- Alesatrice MSC Chemnitz BFT90/5 MSC usata

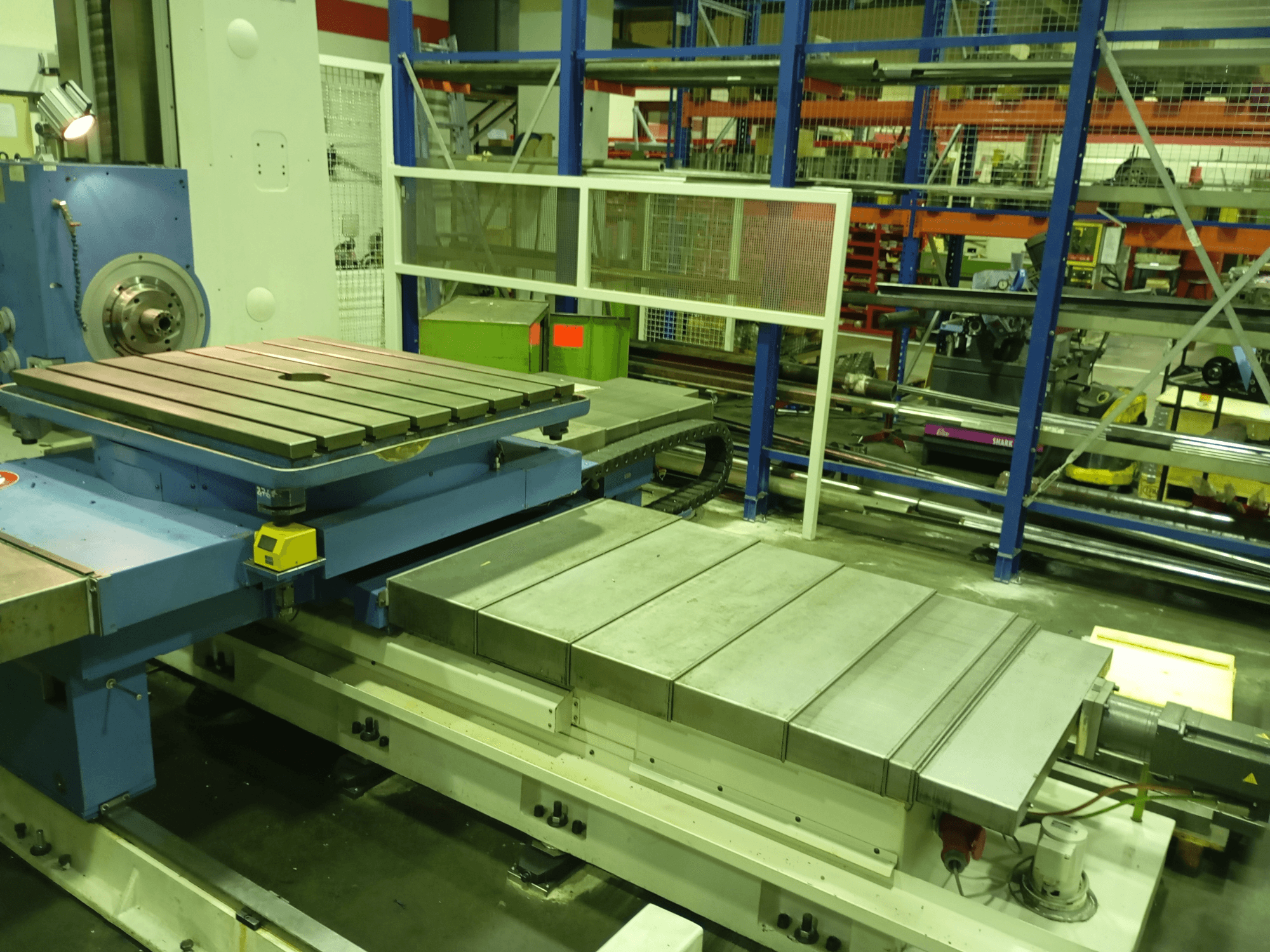

Questa alesatrice a 5 assi MSC Chemnitz BFT90/5 è stata prodotta nel 2009. È dotata di una tavola di dimensioni notevoli, 1000 x 1120 mm, con un carico massimo della tavola di 2,5 t. La macchina offre un'impressionante velocità di avanzamento di 4000 mm/min e una gamma di velocità del mandrino di 4 - 1600 giri/min. Se desiderate ottenere capacità di alesatura di alta qualità, prendete in considerazione la macchina MSC Chemnitz BFT90/5 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: Other
- anno: 2009
- MODELLO: BFT 90/5 TNC 320
- Ore di esercizio: 3093
- tipo di applicazione: Altri attrezzi
- Località: Germania
- tipo di macchina: Alesatrice (Metallo)
- marca unità di controllo: HEIDENHAIN
Informazioni tecniche - Other BFT 90/5 TNC 320
Unità di controllo
- Marca del controllo: HEIDENHAIN
- Modello del controllo: TNC 320
Dimensioni
- Altezza macchina: 3160 mm
- Lunghezza macchina: 5800 mm
- Peso macchina: 8900 kg
- Larghezza della macchina: 3400 mm
- Carico tavolo: 2500 kg
Movimento
- Numero di assi: 5
- Corsa asse X: 1000 mm
- Corsa asse Y: 1000 mm
- Corsa asse Z: 1800 mm
Specifiche tecniche
- Velocità mandrino: 1600 RPM
- Dimensione cono: SK 40
Informazioni aggiuntive
Dimensioni del tavolo: 1000 x 1120 mm
Asse B (rotazione del tavolo): 360°
Velocità di avanzamento (X/Y/Z): 4000 mm/min
Diametro del mandrino: 90 mm
Corsa asse W: 710 mm
Dimensioni dell'armadio di comando (L x P x A): 2,0 x 0,75 x 2,0 m
Intervallo di temperatura: 15-40 °C
Elettricità: 3 fasi/50 Hz; tensione nominale 380 V; tensione di controllo 24 V
Carico collegato: 40 kW
Corrente nominale del fusibile: 100 A
Consumo di energia tipico: circa 7,5 kW
Tempo di funzionamento del mandrino: 3069 h
Ore di accensione: 10402 h
Revisione generale: 2009
Informazioni generali Retrofit
Il retrofit comprende:
Sistema di controllo: TNC 320
Nuovi azionamenti in tutti gli assi
Nuova tavola
Nuovo sistema di serraggio
Nuove unità di supporto
Nuova unità di controllo manuale
Nuovo sistema di raffreddamento
Nuova unità idraulica
30 scale di misura (sistemi di misura lineari)
Produttore di controlli: SK 40
Controllo CNC: TNC 320
Retrofit elettrico completo
Nuovo cablaggio in tutta la macchina
Integrazione del sistema CNC (TNC 320)
Nuovi ingressi e uscite (I/O)
Nuovi sensori e sistemi di misura
Circuiti di controllo e di sicurezza aggiornati
Sistema di controllo CNC moderno
Maggiore precisione grazie ai nuovi sistemi di misura
Maggiore affidabilità
Migliori prestazioni grazie ai nuovi azionamenti
Riduzione dei tempi di fermo macchina grazie alle nuove unità ausiliarie
Nuova documentazione elettrica
Schemi aggiornati
Include sistemi di alimentazione, controllo, interfaccia macchina, pannello operatore e azionamenti.
La base della macchina rimane:
Alesatrice da banco MSC Chemnitz
Tipo: BFT 90/5 MSC - 5 assi
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
