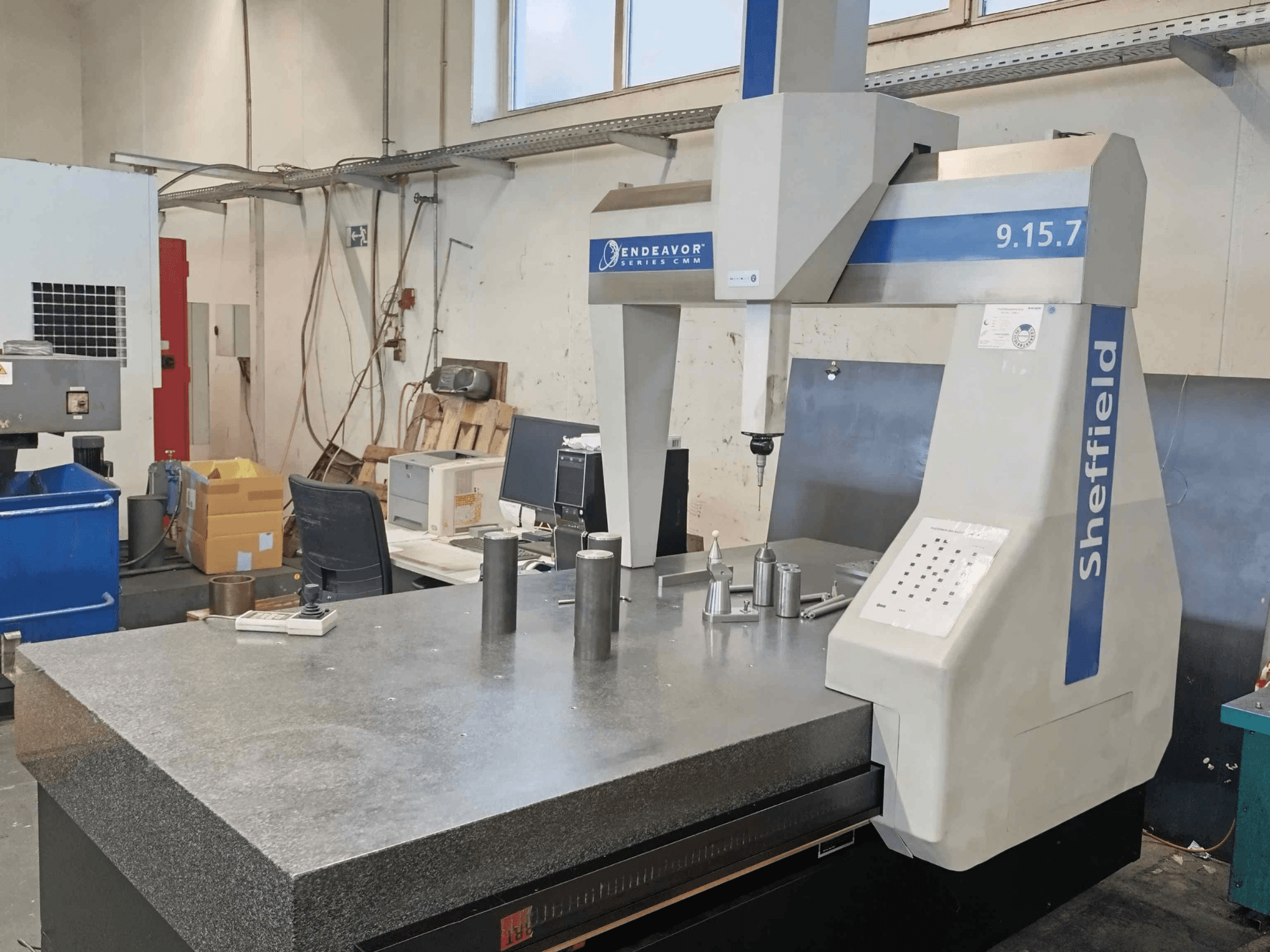

Macchina di misura a coordinate Sheffield Endeavor 9.15.7 in un'officina, con tavolo in granito e pezzi metallici.
Macchina di misura a coordinate Sheffield Endeavor 9.15.7 in un'officina, con tavolo in granito e pezzi metallici.

Other - SHEFFIELD Endeavor 9.15.7DE-MEA-OTH-2003-00001

17.000 €
prezzo gindumac
(Ex works)
ottieni un preventivo ufficiale
Visita la macchina
fai una controfferta

Hai altre domande? Contattaci!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contatta su Whatsapp
Mostra in lingua originale

Questo modello a 3 assi SHEFFIELD Endeavor 9.15.7 è stato prodotto nel 2003. Ha una corsa dell'asse X di 900 mm, una corsa dell'asse Y di 1500 mm e una corsa dell'asse Z di 660 mm. La macchina è dotata di una tavola di granito e di motori lineari brushless sugli assi X e Y. Se desiderate ottenere capacità di misura di alta qualità, prendete in considerazione l'altra macchina CMM SHEFFIELD Endeavor 9.15.7 che abbiamo in vendita. Contattateci per ulteriori dettagli.

Panoramica

  • marca: Other
  • anno: 2003
  • MODELLO: SHEFFIELD Endeavor 9.15.7
  • tipo di applicazione: Misura
  • Località: Germania
  • tipo di macchina: Macchina di Misura a Coordinate (CMM)

Informazioni tecniche - Other SHEFFIELD Endeavor 9.15.7

Dimensioni

  • Peso macchina: 3050 kg
  • Carico tavolo: 1250 kg

Movimento

  • Numero di assi: 3
  • Corsa asse X: 900 mm
  • Corsa asse Y: 1500 mm
  • Corsa asse Z: 660 mm

Informazioni aggiuntive

  • Marchio CE

  • Velocità massima 3D: 39 m/min

  • Accelerazione massima 3D: 1,7 m/s²

  • Tensione: 240 V

  • Standard di precisione: DIN EN ISO 10360-2

  • Precisione specificata Intervallo di temperatura: 15°C - 25°C

  • Errore volumetrico di misurazione della lunghezza (MPEE): 2,8 + L/263 µm

  • Errore di misura volumetrico (MPEP): 3,0 µm

  • Gradiente massimo di temperatura oraria: 2°C/h

  • Massimo gradiente di temperatura giornaliero: 5°C/24h

  • Massimo gradiente di temperatura spaziale: 1°C/m

  • Variazione di temperatura ambiente consentita: ±5°C

  • Tabella del granito

  • Inserti filettati: ISO M8 x 1,25

  • Assi a cuscinetto d'aria

  • Motori lineari senza spazzole sugli assi X e Y

  • Righe lineari ad alta risoluzione Renishaw

  • Compensazione degli errori geometrici

  • Compensazione automatica della temperatura volumetrica

  • Testa della sonda: Renishaw PH10MQ

  • Peso della testa della sonda: 645 g

  • Gamma di indicizzazione dell'asse A: Da 0° a 105° con incrementi di 7,5°.

  • Intervallo di indicizzazione dell'asse B: ±180° con incrementi di 7,5

  • Ripetibilità di posizionamento: 1 µm

  • Lunghezza massima di estensione: 300 mm

  • Montaggio della testa della sonda: Filettatura M10

  • Filettatura di connessione della sonda: Filettatura M8

  • Sistema di sonde: Renishaw TP20

  • Diametro della sfera di riferimento: 19 mm

  • Porta parallela

Vendita SENZA licenza software

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
