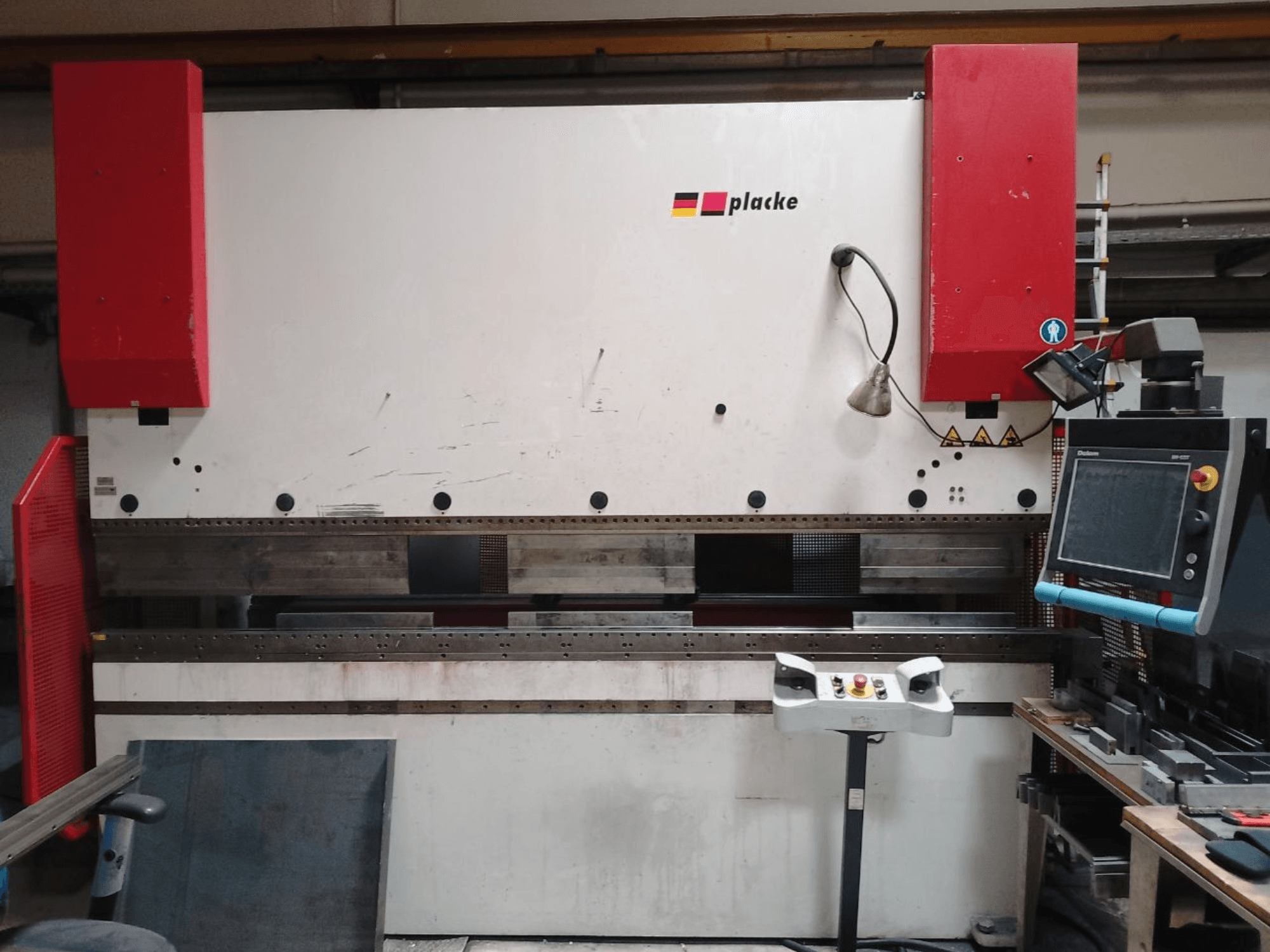

Questa piegatrice a 4 assi PLACKE QPB-4 150/3100 è stata prodotta nel 2001. È dotata di una forza di pressione di 1500 kN e di una lunghezza di piegatura di 3100 mm, il che la rende adatta a diverse applicazioni di piegatura. La macchina è dotata di un sistema di bombatura meccanica e viene fornita con una dotazione completa di utensili e accessori. Se siete alla ricerca di capacità di piegatura di alta qualità, prendete in considerazione la pressa piegatrice PLACKE QPB-4 150/3100 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: PLACKE
- anno: 2001
- MODELLO: QPB-4 150/3100
- Ore di esercizio: 9584
- tipo di applicazione: Piegatura
- Località: Germania
- tipo di macchina: Pressa piegatrice
- marca unità di controllo: DELEM
Informazioni tecniche - PLACKE QPB-4 150/3100
Unità di controllo
- Marca del controllo: DELEM
- Modello del controllo: DA-69T
Dimensioni
- Altezza macchina: 2820 mm
- Lunghezza macchina: 3400 mm
- Peso macchina: 11000 kg
- Larghezza della macchina: 1700 mm
Movimento
- Numero di assi: 4
Specifiche tecniche
- Lunghezza piegatura: 3100 mm
- Forza di pressa: 1500 Kn
Informazioni aggiuntive
- Sistema di controllo / Software: Controllo CNC Delem DA-69T (4 assi)
- Ore di funzionamento: 9.584,1 ore
- Pressione massima di esercizio: 300 bar
- Distanza tra i montanti: 2.600 mm
- Corsa del pistone: 215 mm
- Altezza di installazione: 525 mm
- Profondità della gola: 300 mm
- Altezza di lavoro (senza tavola/utensili): 900 mm
- Velocità di avanzamento rapido: 150 mm/s
- Velocità di lavoro: 0 - 9,8 mm/s
- Velocità di ritorno: 100 mm/s
- Velocità di sicurezza: < 10 mm/s
- Tempo di arresto: 0,15 s
- Distanza di sicurezza: 270 mm
- Tempo di sosta del pistone: 0 - 9,9 s
- Potenza di azionamento: 11 kW
- Carico totale collegato: 15 kW
- Tensione / Frequenza: 400 V / 50 Hz (3 PEN)
- Tensione di comando: 24 V CC
- Corrente nominale: 30 A
- Protezione con fusibile: 35 A
- Capacità serbatoio idraulico: 270 L
- Temperatura massima di esercizio dell'olio: 80 °C
- Filtrazione dell'olio al riempimento: < 25 µm
- Livello sonoro: < 70 dB(A)
- Corsa dell'asse X: 600 mm (velocità massima: 400 mm/s, precisione: +/- 0,02 mm, coppia del motore: 1,9 Nm)
- Corsa dell'asse R: 200 mm (velocità massima: 200 mm/s, precisione: +/- 0,05 mm, coppia del motore: 1,9 Nm)
- Campo di regolazione assi Z1-Z2-Z3-Z4: 2400 mm (regolazione manuale)
- Sistema di bombatura: sistema meccanico di bombatura Wila (0,6 kW, controllato tramite CNC)
- Sistema di serraggio utensili: Wila Modufix
- Temperatura ambiente di funzionamento: da +5 °C a +40 °C
- Umidità di esercizio: da 30% a 95% (senza condensa)
- Accessori e utensili inclusi:
* Pannello di comando a pedale
* Documentazione tecnica (1 set)
* Bracci di supporto per lamiere: 2 da 1 m, 2 da 0,5 m
* Punzoni (utensili superiori): 5 da 515 mm (28°, H200); 2 da 100 mm (28°, H200); 1 da 200 mm (28°, H200); 1 di ciascuno da 20 mm, 30 mm, 35 mm, 40 mm (28°, H200); 2 da 100 mm (28°, H200 con intaglio angolare); 2 da 255 mm
* Matrici (utensili inferiori): 5x 515 mm (12x30°, R=1, H55); 6x segmentate (12x30°, R=1, H55) [Larghezza totale 3 m]; 4x 515 mm; 1x 475 mm; 8x segmentate [Larghezza totale 3 m]; 1x 515 mm (50x80°, R=5, H55); 1x non specificata; 1x 200 mm (V=8, 30°, R=1, H55)
* Prolunghe per utensili: 1 da 1240 mm (H140, L410), 2 da 50 mm (H100), 4 su misura (H100)
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
