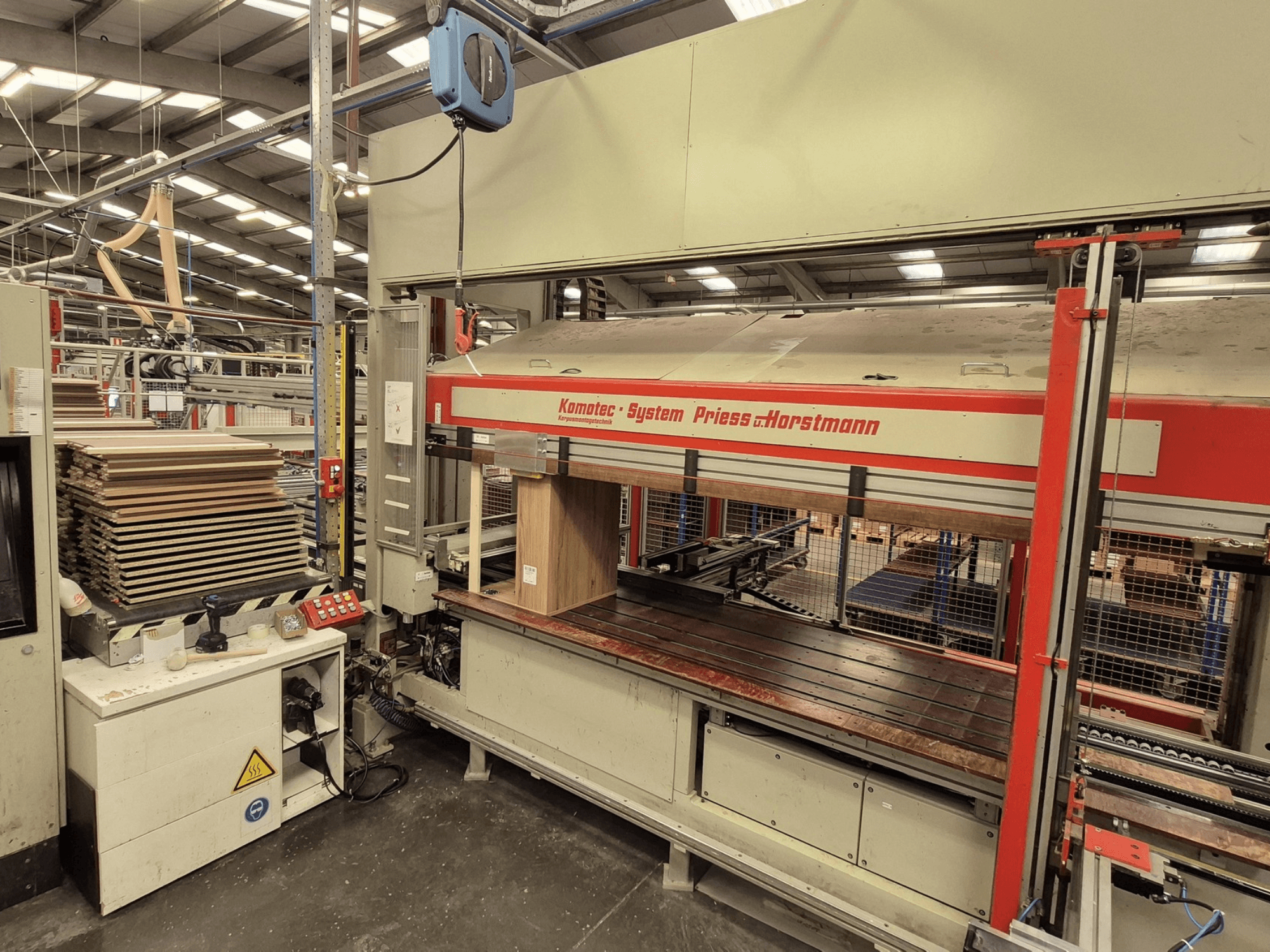

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• Dimensioni del pezzo da lavorare

  • Altezza del mobile: 300-2500 mm

  • Larghezza del mobile: 300-1200 mm (larghezze inferiori sono possibili manualmente con riempimenti)

  • Profondità del mobile: 160-700 mm

  • Spessore massimo del lato: 56 mm (compresi i raccordi)

• Requisiti operativi

  • Alimentazione: 400 V ±10%, 50 Hz, trifase, circa 10 kW

  • Aria compressa: 6-7 bar, senza olio e a secco

  • Spazio/ergonomia: Altezza minima del locale 3700 mm; altezza di lavoro 930 mm

• Configurazione visiva (colori RAL)

  • Macchina e quadro elettrico: RAL 7032 Kieselgrau

  • Supporti e protezioni di sicurezza: RAL 3000 Feuerrot

  • Motori e cappe di aspirazione: RAL 9005 Mattschwarz

Attrezzatura aggiuntiva

• Sistema tampone

  • Trasportatori a rulli (Roba)

    • Roba_11: ~2800 mm di lunghezza, 700 mm di larghezza utile; trasmissione a cinghia tonda divisa; due motori da 0,55 kW; 60 m/min; 1 arresto di fine corsa fisso + 1 arresto centrale controllabile

    • Roba_12: ~2800 mm di lunghezza, 700 mm di larghezza utile; motore da 0,55 kW; 60 m/min; comandi primari dell'operatore (Start/Stop, Arresto di emergenza)

    • Rulli: Ø60 mm, rivestiti in plastica; passo 128 mm

    • Altezza di lavoro: 930 mm (±20 mm)

  • Trasportatori trasversali (QF)

    • QF_11 e QF_12: 8 nastri dentati; motori da 0,55 kW con invertitore di frequenza

    • Velocità: 40 m/min a 50 Hz

    • Funzionamento: Inclinabile pneumaticamente (hoch schwenkbar)

    • Larghezza trasversale totale: ~1720 mm

• Unità ZWA-1-CNC

  • Dimensioni del pezzo: altezza del mobile 300-2500 mm; larghezza 300-1200 mm; profondità 160-700 mm

  • Funzionamento: Alimentazione elettrica e aria compressa tramite pressa a valle della carcassa

  • Altezza di lavoro: 930 mm

  • Spazio: Altezza minima del locale 3700 mm

  • Costruzione: Telaio solido e resistente alla torsione con guide di precisione per la tavola di sollevamento
