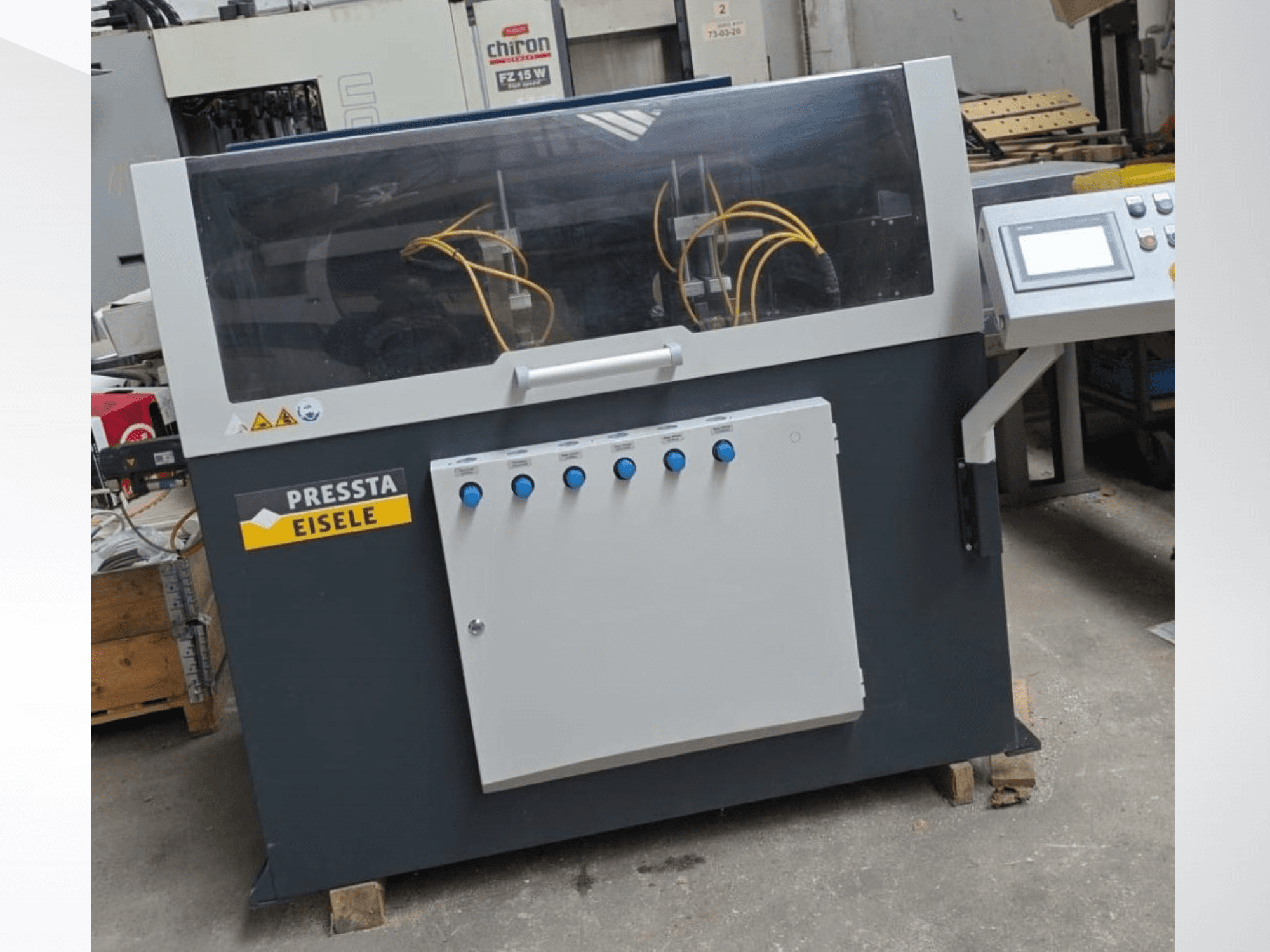

PRESSTA EISELE - PROFILMA 502 DE-SAW-PRE-2023-00001

Specifiche tecniche

• Potenza di azionamento della sega: 7,5 kW (7.500 W)

• Ciclo di lavoro: S6

• Velocità della lama: max. 2.850 giri/min

• Alimentazione: 400 V, trifase, 50 Hz

• Assorbimento di corrente: 16 A

• Pressione di esercizio: 6–8 bar

Capacità di taglio

• Larghezza massima di taglio: 270 mm

• Altezza massima di taglio: 150 mm

• Diametro massimo di taglio: 270 mm

• Capacità massima per materiale tondo (90°): 190 mm

• Larghezza massima del profilo: 270 mm

• Intervallo di lunghezza della sezione: 3–4.000 mm

• Lunghezza minima del residuo: a partire da 75 mm (a seconda del profilo)

Lama

• Diametro lama: Ø550 mm

• Foratura lama: Ø40 mm

Sistema di controllo

• PLC: Siemens S7

• HMI: pannello touch SIMATIC

• Controller: CPU 315

• Sistema di sicurezza: Flexisoft

• Funzioni:

  • Contatore di pezzi

  • Moltiplicatore di lotti per la lavorazione in pacchi

  • Visualizzazione del tempo di ciclo

  • Gestione delle dimensioni della catena

  • Diagnostica dei guasti

Connettività

• Accesso remoto: router IXON con connessione VPN

Sistema di alimentazione del materiale

• Tipo di azionamento: servoazionamento elettronico

• Corsa di avanzamento: 800 mm

• Meccanismo di azionamento: mandrino a vite a ricircolo di sfere

• Lunghezza massima del profilo: 4.000 mm

• Supporto di avanzamento: Supporto a rulli con movimento di sollevamento/abbassamento

Avanzamento della sega

• Tipo di avanzamento: motorizzato

• Regolazione dell’avanzamento: continua

• Direzione di taglio: dal basso verso l’alto

Sistema di serraggio

• Tipo: serraggio pneumatico orizzontale e verticale

• Posizione di serraggio: Lati di avanzamento e di scarico

• Controllo della pressione: 6 regolatori di pressione individuali

Lubrificazione

• Tipo di lubrificazione: sistema a spruzzo intermittente

• Capacità del serbatoio: 1 L

• Caratteristiche:

  • Monitoraggio del livello

  • Spegnimento automatico

Caratteristiche di sicurezza

• Custodia di sicurezza completa

• Telaio della macchina insonorizzato

• Spegnimento automatico della macchina al termine della scorta di materiale

• Estensione della fessura di taglio per proteggere le superfici tagliate

Supporto del materiale

• Trasportatore di alimentazione: trasportatore a rulli da 740 mm con protezione anti-intrusione

• Tavolo di uscita: tavolo di appoggio in Pertinax da 450 mm con protezione anti-intrusione

Aspirazione

• Porte di estrazione: 2 × Ø100 mm

Unità di aspirazione trucioli

• Modello: MG 3 (Italyvacuum Vortex 58 FT)

• Anno di fabbricazione: 2022

• Potenza motore: 3 kW

• Tensione: 400 V / 3~ (±5%)

• Assorbimento di corrente: 7,2 A

• Peso: 130 kg

• Caratteristiche:

  • Sistema di separazione ciclonica integrato

  • Sistema antistatico senza contatto

Ulteriori informazioni

• La macchina può essere ispezionata mentre è in funzione.
