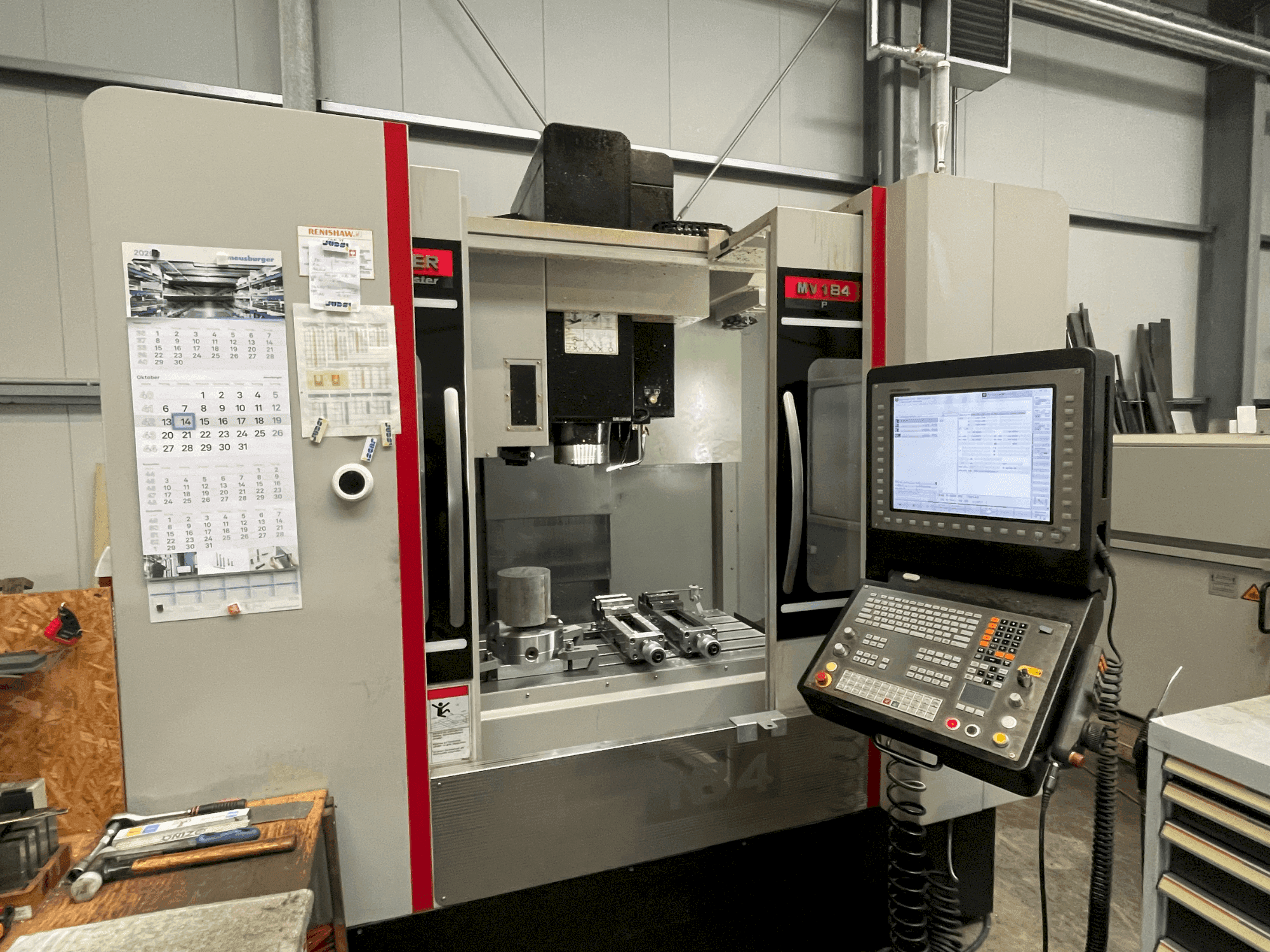

Quaser - MV 184P/12BDE-MIL-QUA-2019-00001

• Schermo/operazione: Grande schermo TFT con pannello di controllo mobile, inclinabile e ruotabile

• Memoria: Memoria del programma su SSDR

• Comando manuale: Volantino elettronico portatile

• Corpo macchina: Base in ghisa pesante e fortemente nervata, ottimizzata per il computer

• Armadio di comando: Raffreddamento dell'armadio di comando

• Segnalazione: Luce di segnalazione a tre colori

• Colori: RAL 7035 Grigio chiaro (macchina), RAL 9005 Nero Jet (serbatoio refrigerante, testata, porta)

• Mandrino principale: SK40, trasmissione a cinghia MB-4.0

• Raffreddamento del mandrino: Sistema di raffreddamento a temperatura controllata

• Giunto rotante: Giunto rotante Deublin per mandrino con trasmissione a cinghia

• Cambio utensili: Cambio utensili esteso per utensili a caldo

• Perno di trazione: Perno di trazione con foro

• Preparazione per il 4° asse: Preparazione del cavo per il 4° asse (Quaser) con connettore Harting e telaio di montaggio; preparazione del 4° asse per tavola rotante Heidenhain

• Raffreddamento a diluvio: Ugelli di uscita ad anello sul naso del mandrino, tramite pompa Grundfos

• Alimentazione interna del refrigerante (ICS): Con pompa Grundfos; filtro a cartuccia in dotazione

• Aria di spurgo del mandrino: Aria soffiata supplementare attraverso il mandrino, commutabile tramite funzione M (Heidenhain)

• Gestione trucioli (base): Lavaggio dei trucioli nell'area di lavoro tramite pompa Grundfos; scivoli per trucioli in acciaio inox nell'area di lavoro

• Lubrificazione: Lubrificazione centrale automatica per le viti a ricircolo di sfere; lubrificazione ibrida automatica per guide e viti a ricircolo di sfere

Equipaggiamento aggiuntivo

• 4° asse: Tavola rotante Lehmann (monomandrino)

• Mandrino a 3 griffe: BFU.520-250ps per tavola rotante

• Motore della tavola rotante: Mavil ERN, pronto per l'inserimento (connettori Harting angolati)

• Filtrazione avanzata ed evacuazione dei trucioli: Filtro a tamburo (filtrazione fino a [valore non fornito]) con nastro raschiatore per il trasporto dei trucioli

• Sistema di misurazione del pezzo e dell'utensile:

  • Ricevitore a infrarossi per la misurazione di pezzi/utensili

  • Sonda di misura Renishaw OMP40-2 con monitoraggio ottico del segnale; include set di utensili e manuale operativo

  • Stilo diritto PS3-1C con albero in ceramica e sfera in rubino (filettatura M4)

  • Utensile OTS di Renishaw con trasmissione a modulazione ottica, supporto per tavolo regolabile, disco stilo in carburo; include set di utensili e guida rapida

  • Kit di cambio utensile per OTS/RTS: A-5401-4030 adattatore di cambio per OTS e A-5401-4032 barra di serraggio per scanalature
