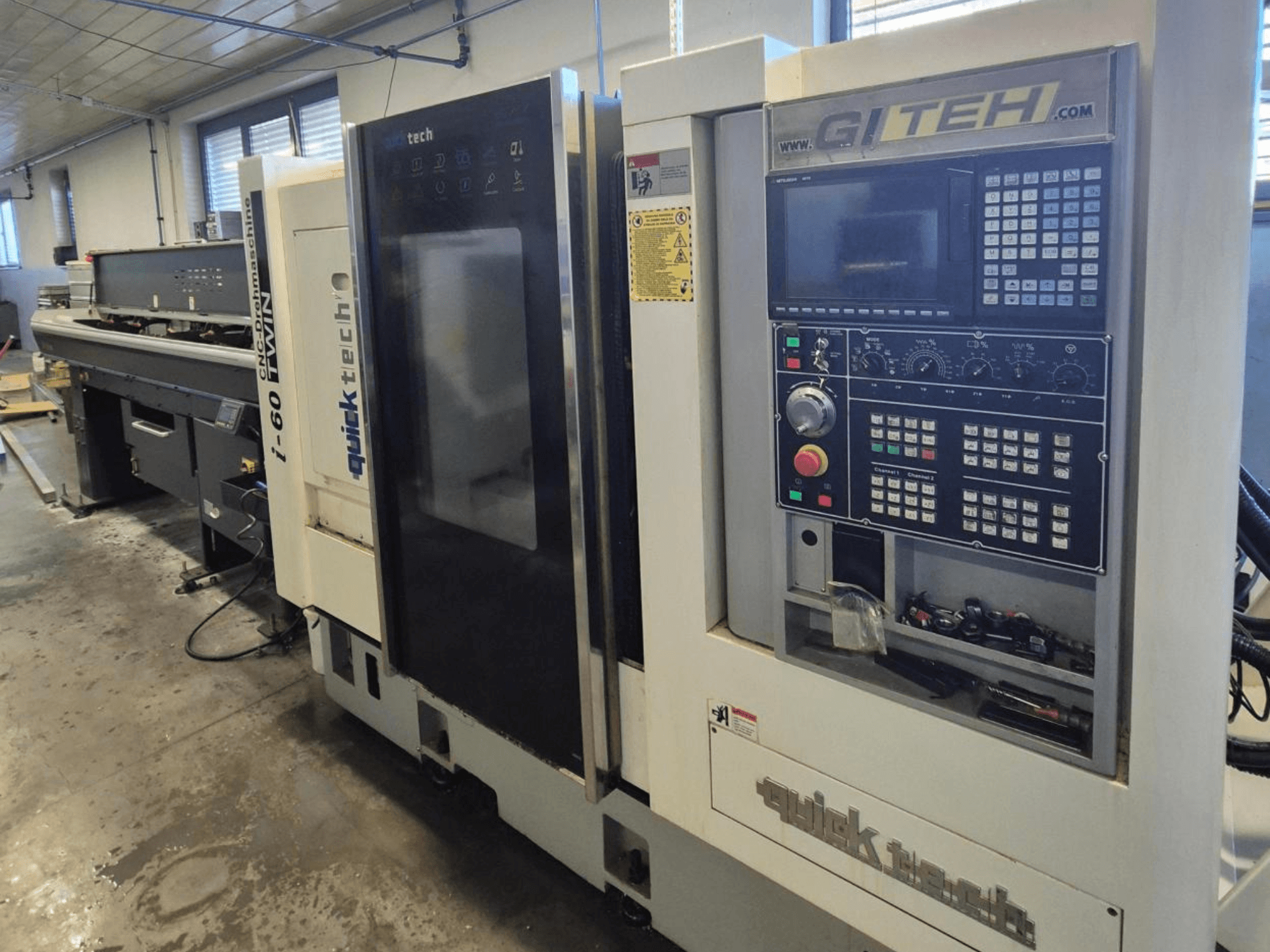

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Foro del mandrino principale: 60 mm

• Foro del sottomandrino: 42 mm

• Lunghezza massima di tornitura: 300 mm

• Velocità

  • Mandrino principale: 4000 giri/min.

  • Mandrino secondario: 4000 giri/min.

  • Utensili motorizzati: 4000 giri/min.

• Mandrini

  • Indicizzazione del mandrino principale: 0,001°

  • Indicizzazione del sottomandrino: 0,001°

  • Freno idraulico del mandrino (principale e secondario)

  • Sincronizzazione della rotazione e del posizionamento del mandrino

• Stazioni utensili

  • Lato mandrino principale: 6 torniture esterne, 5 torniture interne

  • Lato sottomandrino: 3 torniture esterne, 4 torniture interne

  • Utensili azionati: 12 stazioni

• Capacità di lavorazione

  • Lavorazione simultanea a 4 assi

  • Programmazione completa degli assi direttamente dal controllo

  • Funzione di soffiaggio (codice M)

  • Rilevamento dell'espulsione del pezzo

• Attrezzatura di lavoro

  • Mandrino principale: Ø185 mm

  • Mandrino secondario: Ø173 mm

• Equipaggiamento della macchina

  • Viti e piastre di livellamento della macchina

  • Luce di lavoro a LED

  • Torretta di segnalazione a 3 colori

  • Sistema di lubrificazione centralizzata automatica

  • Serbatoio del refrigerante e sensore di livello del refrigerante

  • Pompa del refrigerante ad alta pressione 30-40 bar

  • Trasformatore 380V/220V

  • Kit di utensili di base

  • Manuale dell'operatore, manuale di programmazione, schemi elettrici, documentazione del PLC

• Sistema di controllo: Mitsubishi M70

  • Display a colori da 10,4"; controllo programma volantino MPG

  • Programmazione assoluta/incrementale; programmazione ISO

  • Funzione di spegnimento automatico della macchina

  • Ciclo di filettatura (G92); maschiatura rigida

  • Velocità di taglio costante (G96/G97)

  • Visualizzazione del tempo di produzione e contapezzi

  • Movimento jog per gli assi X, Z, Y, W; contornatura C1 e C2 per tornitura/fresatura

  • Incremento minimo in ingresso: 0,001 mm

  • 80 posizioni di geometria e correzione utensile

  • Caricamento dei programmi tramite scheda di memoria o USB; connettività di rete

  • Programmazione di smussi e raggi; compensazione dei raggi

  • Motori assoluti (non è necessario l'homing); funzioni di autodiagnosi

  • Sincronizzazione del mandrino

  • Filettatura con utensili motorizzati; filettatura su mandrino secondario

  • Funzioni di aiuto alla programmazione; simulazione del programma 2D

  • Possibilità di modificare il PLC

  • Funzione di taglio degli ingranaggi inclusa

  • Orientamento degli utensili motorizzati

Attrezzature aggiuntive (non facenti parte della macchina base)

• Trasportatore di trucioli

• Alimentatore di barre VITO 56 (3 m)

• Trasportatore di pezzi finiti
