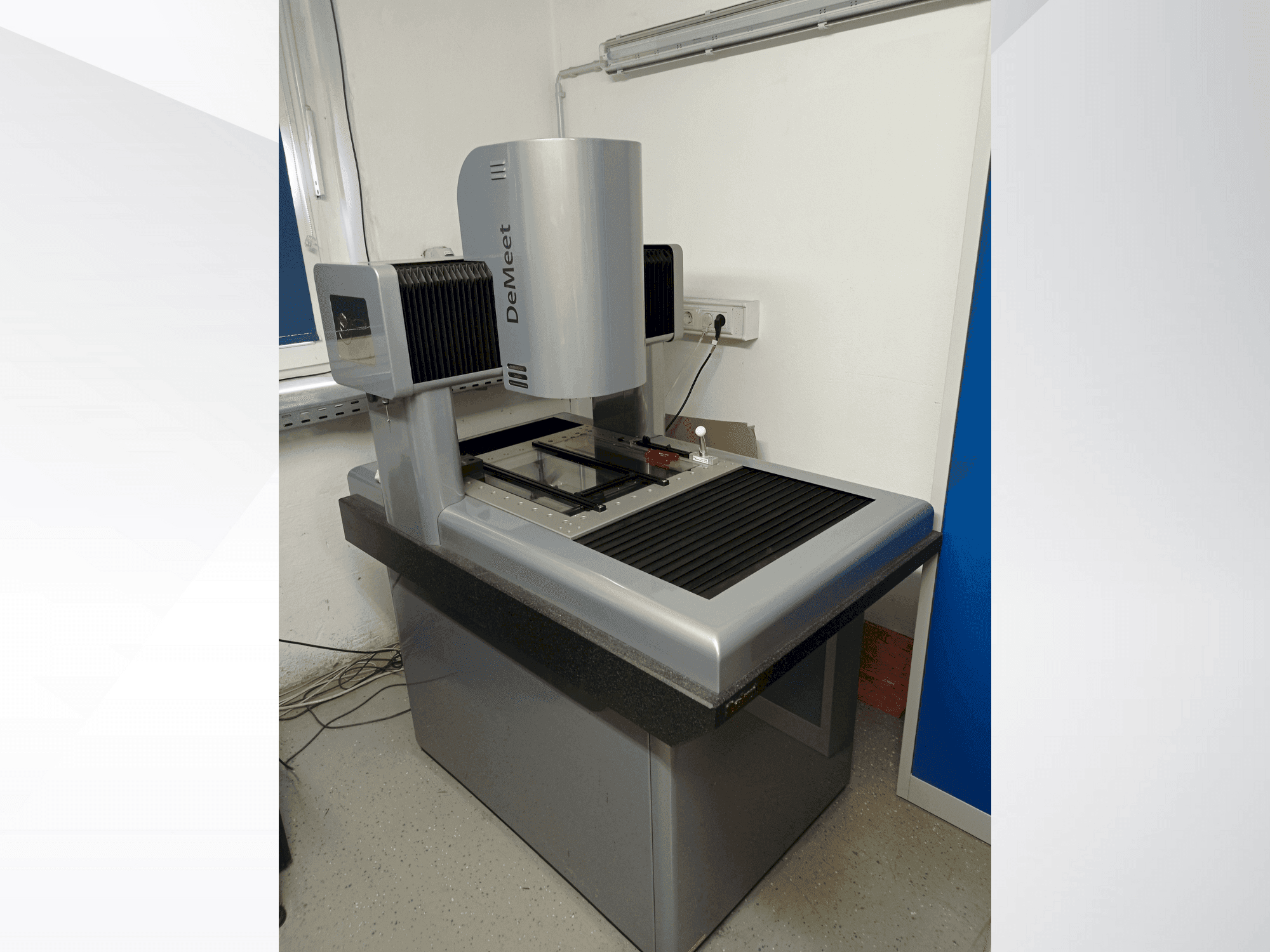

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Tavola di misura (mm): x560, y584

- Carico massimo del tavolo di misura (kg): 50

- Sistema video: telecamera DeMeet con sensore Sony

- Opzioni obiettivi telecentrici:

- Nikon: 3,0x (opzioni: 1,0x, 5,0x, 10,0x)

- Leica-Design: 2,0x (opzioni: 1,0x, 5,0x, 10,0x)

- Mitutoyo: 3,0x (opzioni: 1,0x, 5,0x, 10,0x)

- Illuminazione ad anello: 3 anelli, 16 segmenti, 48 celle (regolabile)

- Luce trasmessa e coassiale: regolabile

- Sistema di sonda a contatto: Renishaw TP20 (versione combinata)

- Struttura: ponte fisso con piastra di base in granito DIN 876/00

- Struttura: ghisa a bassa tensione, rettificata in superficie

- Materiale del piano di misura: acciaio nichelato, a bassa tensione

- Guide lineari: guide lineari THK

- Encoder lineare: Encoder lineare Renishaw TONiC

- Sistema di azionamento: servomotori CC Faulhaber

- Controllo / Funzionamento: joystick motorizzato / CNC

- Campo di misura: X = 400 mm, Y = 400 mm, Z = 200 mm

- Dimensioni del piano di misura: X = 560 mm, Y = 584 mm

- Portata massima del tavolo: 50 kg

- Dimensioni della macchina (L x P x A): 870 mm x 1245 mm x 1580 mm

- Peso della macchina: 700 kg

- Risoluzione: 0,1 µm

- Velocità massima di traslazione: X/Y = 250 mm/s, Z = 55 mm/s

- Accelerazione massima: X/Y/Z = 500 mm/s²

- Precisione standard (L in mm):

- Esecuzione video: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Esecuzione combinata: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Alta precisione (L in mm):

- Esecuzione video: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Esecuzione combinata: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Precisione opzionale (L in mm):

- Esecuzione video: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Versione combinata: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Tensione di alimentazione: 90 - 120 V / 210 - 240 V (50 - 60 Hz)

- Potenza assorbita: 400 VA

- Intervallo di temperatura di funzionamento: da 15 °C a 35 °C

- Temperatura nominale di misura: 20 °C ± 0,5 °C

- Intervallo di umidità relativa: dal 40 % al 70 % (senza condensa)
