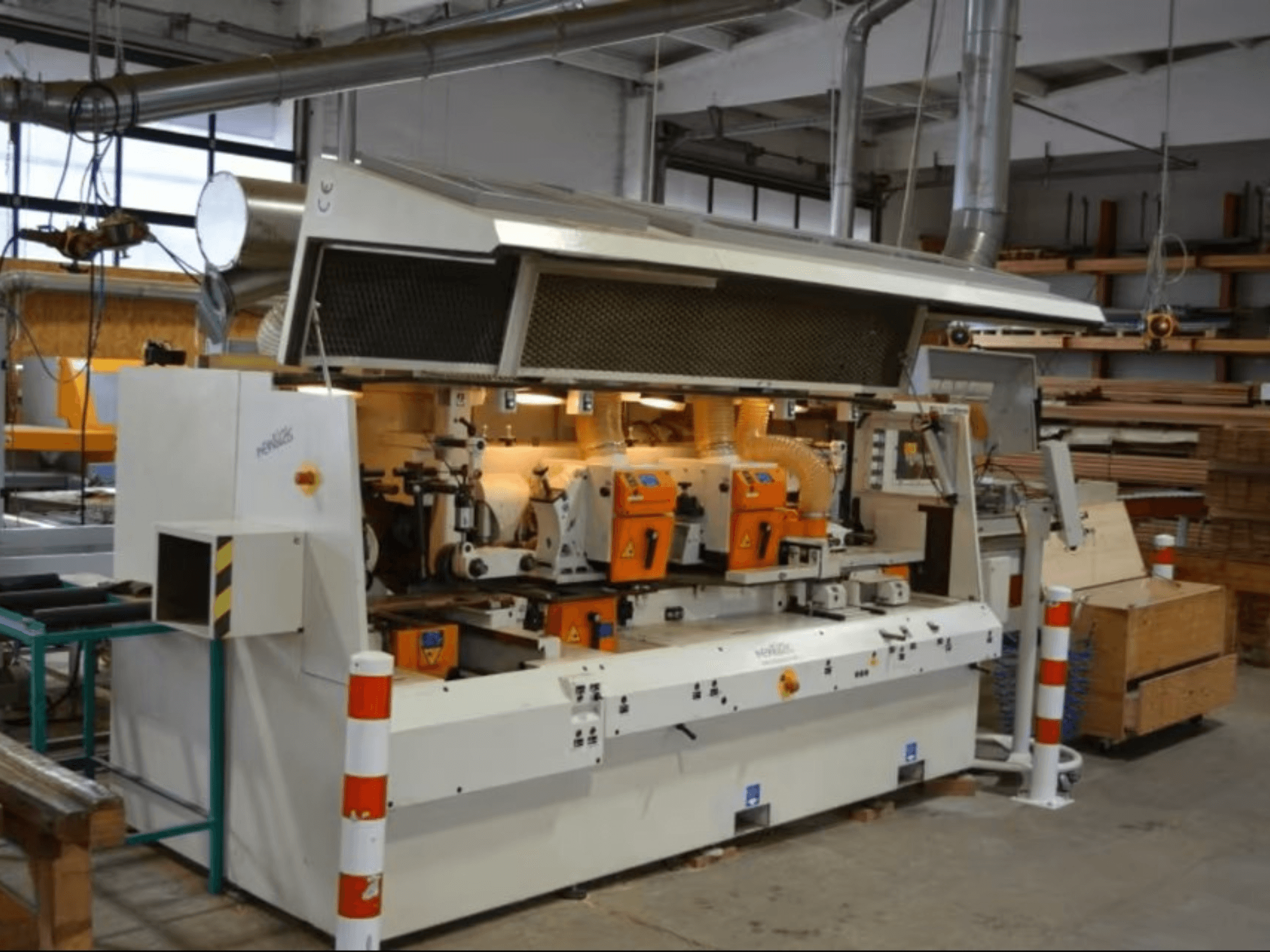

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Configurazione: 6 mandrini + 1 mandrino universale (UNIWELLE) = 7 alberi; adatto per profilatura/taglio

• Controllo: MOBILE 10 touchscreen

• Interfaccia/sistema di utensili: HSK 85S Powerlock; cambio rapido del mandrino T-SET; dispositivi di serraggio rapido

• Campo di lavoro:

  • Larghezza di lavoro (finita): 15-240 mm

  • Altezza di lavoro (finita): fino a 125 mm

  • Lunghezza minima del pezzo: 450 mm

• Mandrini:

  • Velocità: 6.000 / 8.300 giri/min.

  • Diametro: 40 mm

  • Lunghezza di montaggio: verticale 220 mm, orizzontale 250 mm

  • Regolazione assiale: verticale 75 mm, orizzontale 45 mm

  • Diametro del cerchio di volo: ravvivatori 120-140 mm; mandrini profilati 100-200 mm

  • Profondità di profilatura del 2° albero inferiore con utensile Ø200 mm: 15 mm

• Motori:

  • Motore di avanzamento: 4 kW (controllato da inverter)

  • Mandrino di lavorazione/piallatura: 7,5 kW

  • Mandrino verticale destro: 7,5 kW (Powerlock HSK 85)

  • Mandrino verticale sinistro: 7,5 kW (Powerlock HSK 85)

  • Mandrino orizzontale superiore 1: 7,5 kW (bloccaggio rapido)

  • Mandrino orizzontale superiore 2: 7,5 kW (Powerlock HSK 85)

  • Mandrino orizzontale inferiore: 7,5 kW (Powerlock HSK 85)

  • Mandrino universale: 7,5 kW (serraggio rapido)

• Sistema di avanzamento:

  • Velocità di avanzamento: 6-36 m/min (tramite inverter)

  • Rulli di alimentazione: Ø 140 mm; 2 rulli 140 x 25 per albero di alimentazione

  • Rullo di alimentazione motorizzato nel piano di lavoro e nel piano di uscita

  • Due unità di alimentazione dopo i mandrini superiori per ridurre l'interasse da 620 a 450 mm

• Tavoli e guide:

  • Lunghezza del tavolo di alimentazione: 2.500 mm

  • Campo di regolazione della tavola di alimentazione e della guida di alimentazione: 10 mm

• Pressioni, guide e sicurezza:

  • Pressione orizzontale prima della pialla con interruttore on/off

  • Dispositivo di pressione orizzontale prima dell'albero di piallatura, commutabile dal pannello di controllo

  • Pattini di pressione pneumatici davanti ai mandrini orizzontali superiori

  • Pattini di pressione davanti alla protezione dei mandrini orizzontali

  • Inserto temprato nel piano di lavoro prima della pialla

  • Illuminazione all'interno del coperchio di protezione

• Lubrificazione:

  • Lubrificazione forzata (dotazione di base)

  • Lubrificazione centrale manuale

  • Pompa manuale per la lubrificazione del piano di lavoro

• Posizionamento/regolazione:

  • Posizionamento orizzontale elettronico

  • Impostazione/regolazione elettronica del diametro dell'utensile

• Estrazione:

  • Capacità di estrazione richiesta: min. 10.443 m³/h

• Altro:

  • Interruttore on/off per l'unità di alimentazione prima della pialla

Dotazione aggiuntiva

• Tubo di aspirazione incluso

• Staffa di montaggio Powerlock inclusa

• Utensili inclusi per mandrini HSK; teste di taglio da 240 mm installate su mandrini orizzontali

  • Nota: non tutti gli utensili indicati sono inclusi

• Documentazione: catalogo ricambi (8 cataloghi completi in PDF)
