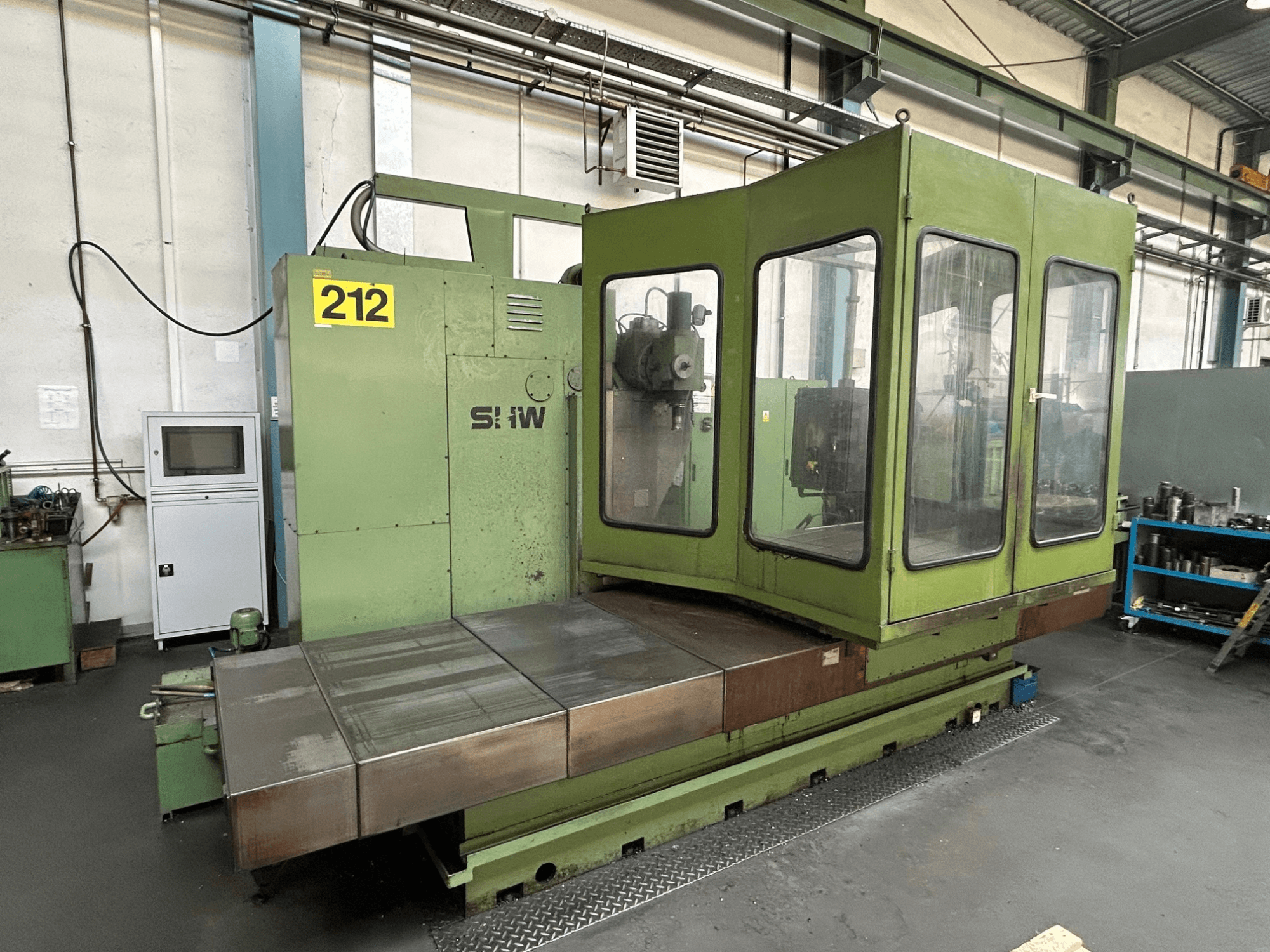

Questo centro di lavoro verticale a 5 assi SHW UF-5 è stato prodotto nel 1993. Ha una corsa longitudinale della tavola di 1500 mm, una corsa verticale della testa del mandrino di 1000 mm e una corsa longitudinale della testa del mandrino di 750 mm. La macchina comprende una tavola rotante con un diametro di 1400 mm e un carico massimo della tavola di circa 4000 kp. Se desiderate ottenere capacità di lavorazione di alta qualità, prendete in considerazione la macchina SHW UF-5 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: SHW
- anno: 1993
- MODELLO: UF-5
- tipo di applicazione: Fresatura
- Località: Polonia
- tipo di macchina: Centro di lavoro verticale
- marca unità di controllo: HEIDENHAIN
Informazioni tecniche - SHW UF-5
Unità di controllo
- Marca del controllo: HEIDENHAIN
- Modello del controllo: TNC 355
Movimento
- Numero di assi: 5
- Corsa asse X: 1500 mm
- Corsa asse Y: 1000 mm
- Corsa asse Z: 750 mm
Specifiche tecniche
- Potenza mandrino: 20 kW
- Velocità mandrino: 1800 RPM
- Dimensione cono: ISO 50
Informazioni aggiuntive
Punta della testa di fresatura: 115 mm
Azionamenti e avanzamenti:
Azionamenti individuali (X, Y, Z)
Avanzamenti a variazione continua (X, Y, Z): 2-8000 mm/min
Traslazione rapida (X, Y, Z): 8000 mm/min
Azionamento del mandrino di fresatura:
Potenza motore DC: 20 kW
Gamma di velocità (variabile in continuo): 36-1800 giri/min.
Mandrino orizzontale e verticale
Conicità del mandrino: ISO 50
Diametro del mandrino orizzontale (cuscinetto anteriore): 95 mm
Forza di serraggio utensile:
Mandrino orizzontale: 16,000 N
Mandrino verticale: 10,000 N
Dotazione aggiuntiva
Tavola rotante RT 5D:
Piastra del tavolo con 7 scanalature a T, 1 scanalatura centrale
Diametro della tavola: Ø 1400 mm
Dimensione della scanalatura a T: 22 H7 (DIN 650)
Foro centrale: 160 mm
Velocità massima di rotazione: 2,5 min-¹
Carico massimo della tavola: circa 4000 kp
Peso della tavola: circa 2800 kg
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
