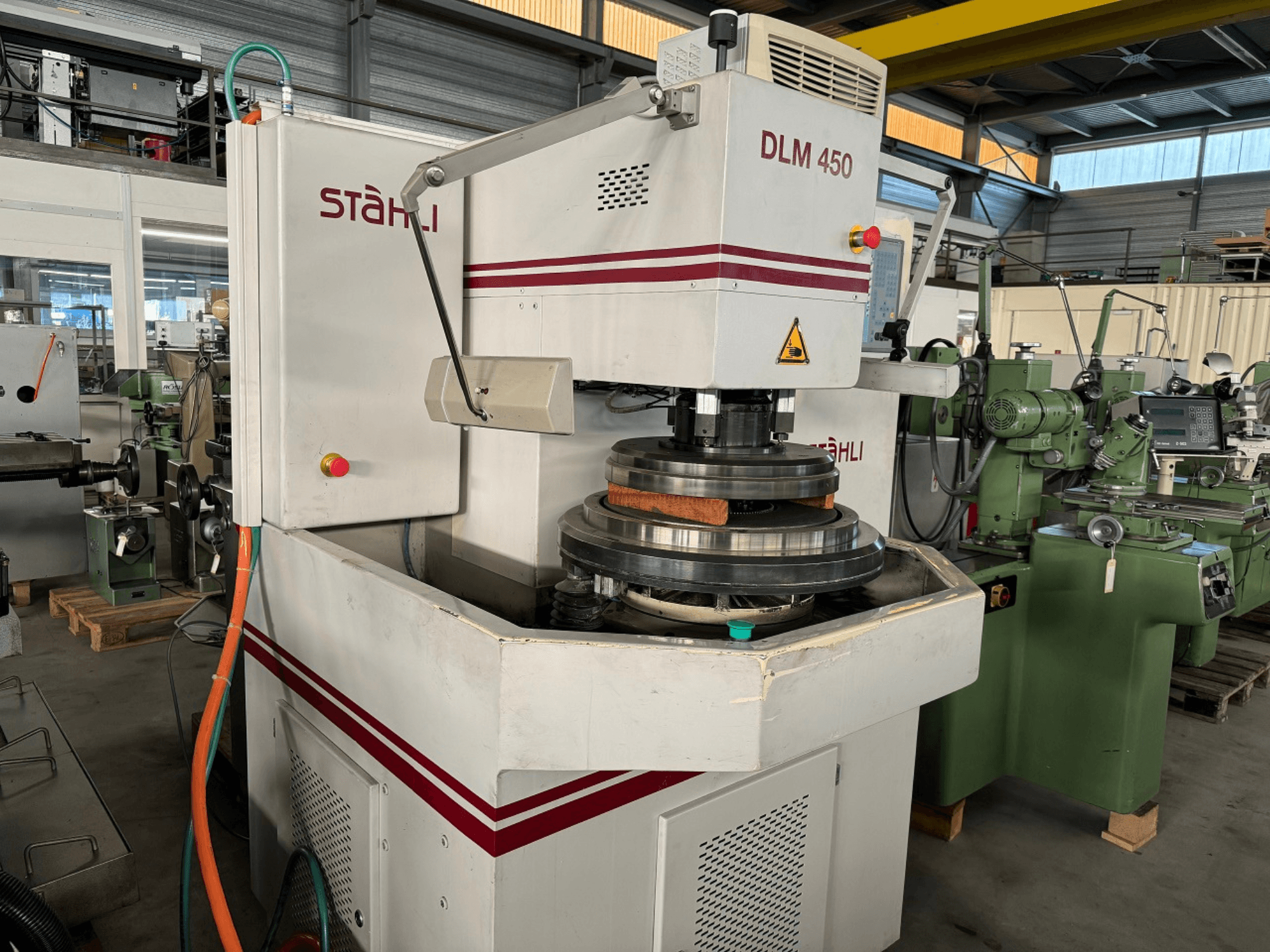

STAEHLI - DLM 450CH-GRI-STA-2006-00001

- Tensione / Frequenza: 400 V / 50 Hz

- Corrente massima: 50 A

- Potenza assorbita: 26 kW

- N. schema elettrico: S-2816

- Peso della macchina: 2100 kg (targa) / Peso netto 1900 kg

- Dimensioni: 1200 × 1650 × 2050 mm

- Diametro mola di lappatura: Ø 450 mm

- Velocità del disco di lappatura: 0–110 giri/min

- Potenza massima di azionamento della mola: 2 kW

- Carico massimo sulla mola di lappatura superiore: 20 daN

- Velocità di azionamento interno: 0–115 giri/min

- Potenza massima dell'azionamento interno: 0,5 kW

- Motori di azionamento delle mola di lappatura (motore a corrente continua): tensione dell'indotto 260 V, tensione di campo 340 V, velocità 3110 giri/min, potenza 2 kW, ventilazione forzata 220 V (50/60 Hz)

- Motore di azionamento interno: motore a corrente continua a variazione continua, tensione dell’indotto 260 V, tensione del campo 340 V, velocità 3110 giri/min, potenza 0,5 kW, ventilazione forzata 220 V (50/60 Hz)

- Motore di movimento verticale: motore passo-passo, 50 passi/sec, coppia 1100 Nm

- Regolazione della corona dentata: motore con freno CA (2 posizioni), 380 V / 50 Hz, velocità 700–1400 giri/min, potenza 0,25/0,37 kW, freno CC 24 V (16 Nm)

- Convertitore di potenza: ingresso 380 V / 50 Hz, tensione dell’indotto 270 V, tensione di campo 340 V

- Rapporti di trasmissione a vite senza fine: trasmissione interna i = 1 : 30, sistema inferiore i = 1 : 15,5, sistema superiore i = 1 : 15,5

- Pressione di esercizio dell’aria compressa: 6–7 bar

- Pompa del fluido di lappatura: 380 V / 50 Hz, velocità 2600 giri/min, portata 57 l/min, classe di protezione IP 44

- Dispositivo di controllo e misurazione: campo di misura da ±3 a ±11.000 mm (riferimento manuale Millitron)

- Sensore induttivo: campo di misura da ±2 mm

- Dispositivo di regolazione del setpoint: display a 4 cifre

- Pannello di controllo / Sistema: Panel PC Siemens SIMATIC

- Processore del sistema di controllo: processore Intel Celeron M da 1,50 GHz

- Memoria di sistema: 1 562 624 KB (memoria esterna), 640 KB (memoria di sistema), 384 KB (Shadow RAM), 1 024 KB (Cache RAM)

- Spazio su disco rigido: 40.021 MB (disco rigido 2)

- BIOS / Data di sistema: PhoenixBIOS, data BIOS 28/03/06

- Sistema operativo: Microsoft Windows XP Professional / Console di ripristino di Microsoft Windows
