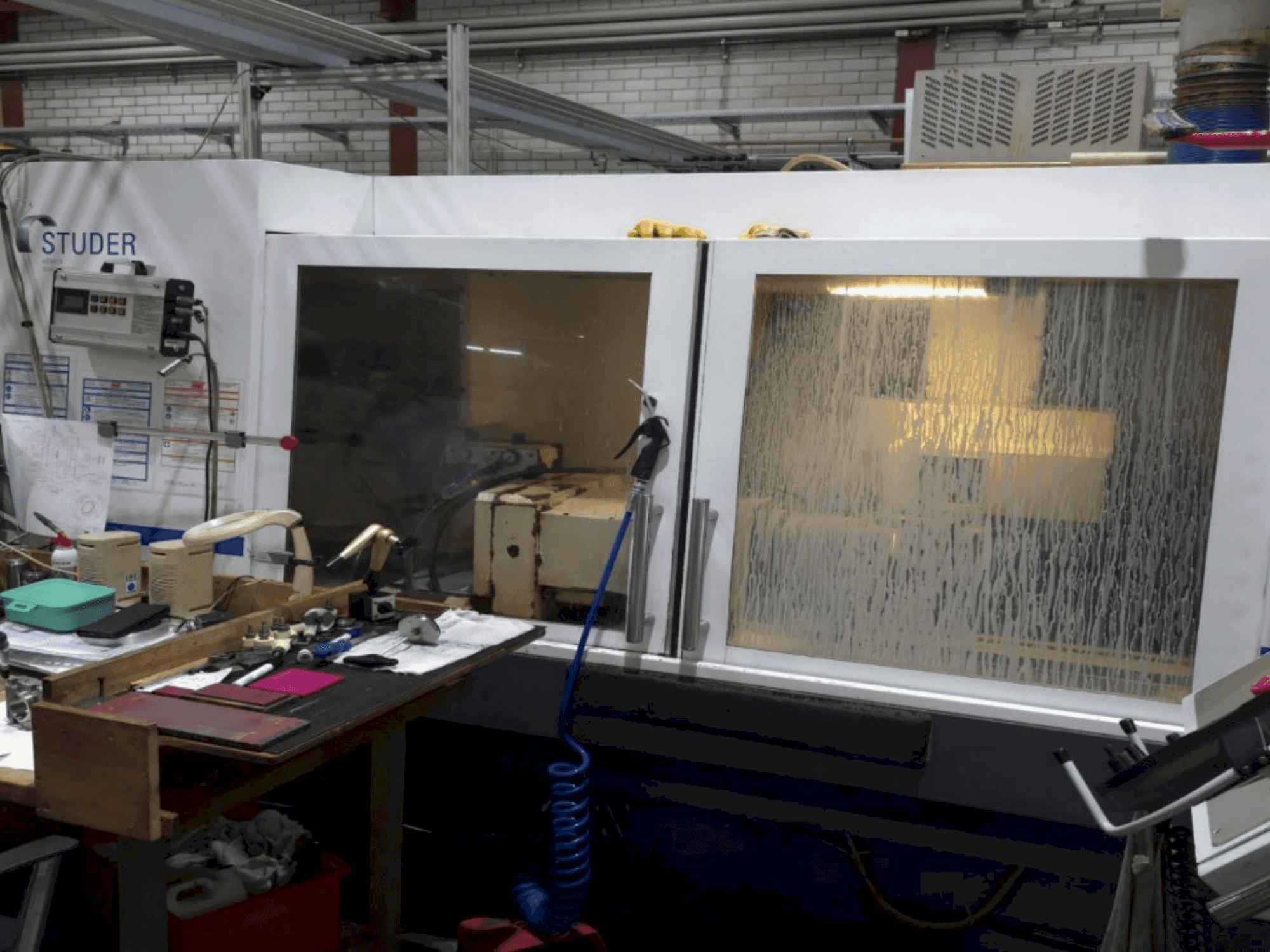

STUDER - S31DE-GRI-STU-2008-00001

Attrezzatura aggiuntiva

• Convertitore di frequenza aggiornato / Convertitore di frequenza sostituito

Vantaggi della macchina

Vantaggi tecnici della macchina

• Controllore: ge fanuc serie 21-tb

• Vasca che perde

• Vasca che perde

• Nessun filtro della cinghia del refrigerante

Informazioni extra

Asse trasversale X e asse longitudinale Z:

Asse trasversale X (asse NC) 0°, azionato da servomotore AC

e vite a ricircolo di sfere. Corsa 280 mm. Avanzamento programmabile 0,001-5.000 mm/min.

Asse longitudinale Z (asse NC). Azionato da servomotore CA e vite a ricircolo di sfere. Corsa

1150 mm. Velocità di avanzamento programmabile

0,001-10.000 mm/min.

Sistema di misura diretto sull'asse X

Risoluzione 0,0001 mm (sistema di misura lineare e assoluto,

non richiede la corsa del punto di riferimento)

Sistema di misura diretto sull'asse Z

Risoluzione 0,0001 mm (sistema di misura lineare e assoluto,

non richiede la corsa del punto di riferimento)

Interfaccia della riga per sistemi di misura diretti

Testa a rotella

Testa a torretta U universale, girevole

Asse girevole automatico della testa (asse B)

per orientare la testa della ruota.

Ingranaggio Hirth 1° rispetto all'asse di rotazione della testa. Angolo di rotazione da -15° a +195°.

Cappuccio di sicurezza in posizione 1, a sinistra Ø 500 mm

per rettifica esterna per mole Ø 500x63mm F1

(80 mm F5)

Cappuccio di sicurezza in posizione 2, a destra Ø 500 mm

per affilatura esterna per mole Ø 500x63mm F1

(80 mm F5)

Informazioni generali sulla cuffia di sicurezza in posizione 2:

La lunghezza di affilatura del lato destro è ridotta nella posizione

posizione girevole della testa di molatura. 300° di circa il 30%.

Dispositivo di affilatura interno per mandrini ad alta frequenza

Ø 120 mm in posizione utensile 3 compreso il cavo di collegamento

per il collegamento di mandrini di rettifica interna Ø 120 mm in base alle

alle seguenti specifiche Studer:

-- Attacchi di lubrificazione a innesto per tubi flessibili di diametro

4 mm

-- Connessioni del refrigerante a innesto per il flusso di andata e di ritorno

con tubi flessibili di diametro

10 mm (i raccordi a innesto per il mandrino e il tubo flessibile sono compresi nella fornitura del mandrino).

-- Con connessioni elettriche secondo lo schema di collegamento.

Codifica del mandrino di rettifica interno

La disposizione dei cuscinetti fissi del mandrino motore 1 si trova a destra

in posizione utensile 2

Velocità di taglio del mandrino motore 1

programmabile fino a max. 50m/s

Per i mandrini motore con n = 3200 giri al minuto, 50m/s sono possibili solo con

è possibile solo con diametri di mola >300 mm

Attrezzature di rettifica interna HF per mandrini Fischer con lubrificazione olio-aria

Informazioni generali sulle marche di mandrini HF:

Non è possibile utilizzare su una stessa macchina diverse marche di mandrini con lubrificazione ad olio-aria.

-- Il numero di connessioni di lubrificazione deve corrispondere ai mandrini

negli accessori.

-- Non è possibile utilizzare mandrini con un numero diverso di connessioni di lubrificazione per ogni posizione dell'utensile.

Unità di manutenzione per la lubrificazione olio-aria dei mandrini di rettifica interna.

La quantità di lubrificazione può essere programmata in modo specifico per il mandrino nel controllo CNC.

Spurgo dell'aria per i mandrini HF quando si utilizza l'aria compressa della macchina (attivato dalla valvola principale pneumatica).

Testa di lavoro a mandrino con cuscinetti a rulli, cono ISO 50, montaggio esterno cilindrico su

naso del mandrino Ø 110 mm, foro del mandrino Ø 50 mm.

Bloccaggio manuale del mandrino senza monitoraggio.

Opzione di montaggio del sensore dell'anello di rettifica

Informazioni generali sulla testa del mandrino:

Per rettifica in diretta o rettifica esterna con centro rotante.

Correzione manuale della cilindricità sulla testa di lavoro

Accuratezza della concentricità di almeno 0,0004 mm

Asse C standard

per il caricamento dei pezzi e l'arresto in posizione circonferenziale

(Precisione +/-0,5°) per il cambio pezzo

Asse C standard; per la rettifica di forme,

per la rettifica di forme è necessario un asse C ad alta precisione.

Azionamento del pezzo 3 kW con servomotore CA

Gamma di velocità 1-1000 giri/min

Velocità di avanzamento 1-50 giri/min

Sollevamento pneumatico per spostare senza sforzo

della testa di lavoro durante l'impostazione

2909914-E

Controllo pneumatico e monitoraggio della pressione del truciolo

Interfaccia elettrica 1 per la lavorazione

per il condimento fino a un massimo di 3 kW di potenza di azionamento.

Consente velocità programmabili dal 10 al 100% della

della velocità nominale del mandrino, a seconda del mandrino, nella stessa direzione o in quella opposta della mola.

Pannello operativo e quadro di comando collegati in modo permanente alla

alla macchina

Unità di condizionamento per l'armadio di comando

Informazioni generali sul raffreddamento dell'armadio di comando:

A temperatura ambiente. Per temperature superiori a 30°C è necessaria un'unità di raffreddamento.

Tensione di allacciamento: 400 volt +/-10%

Frequenza di linea: 50 Hz +/-1 Hz

Linea: 4 fili (L1, L2, L3 / PE) o 5 fili (L1, L2, L3 / N / PE)

Tensione di controllo interna: 24 volt CC

Controllore CNC Fanuc 21i-TB con:

-- Schermo piatto attivo a colori da 10,4 pollici

-- Controllore PLC integrato

-- Comunicatore Studer e sistema bus ASI

Memoria utente del controllore CNC: 128 kB,

Memoria di programma: 200

-- Il Fanuc 21i-TB supporta solo memorie utente fino a 512 kB.

Unità operatore portatile: Terminale Studer PCU

con display LCD, tastiera, volantino elettronico,

pulsante di esclusione e autorizzazione

Contaore di funzionamento, intervallo 0-99.999 ore

Rilevamento elettronico dell'aggancio con Dittel AE 4100-1

composto da:

-- Pannello frontale con display LCD per la visualizzazione

la curva del segnale

-- 4 ingressi per il rilevamento dell'aggancio con sensori passivi, in cui solo un sensore può

sensori passivi, con la possibilità di valutare un solo sensore alla volta.

valutare un solo sensore alla volta
