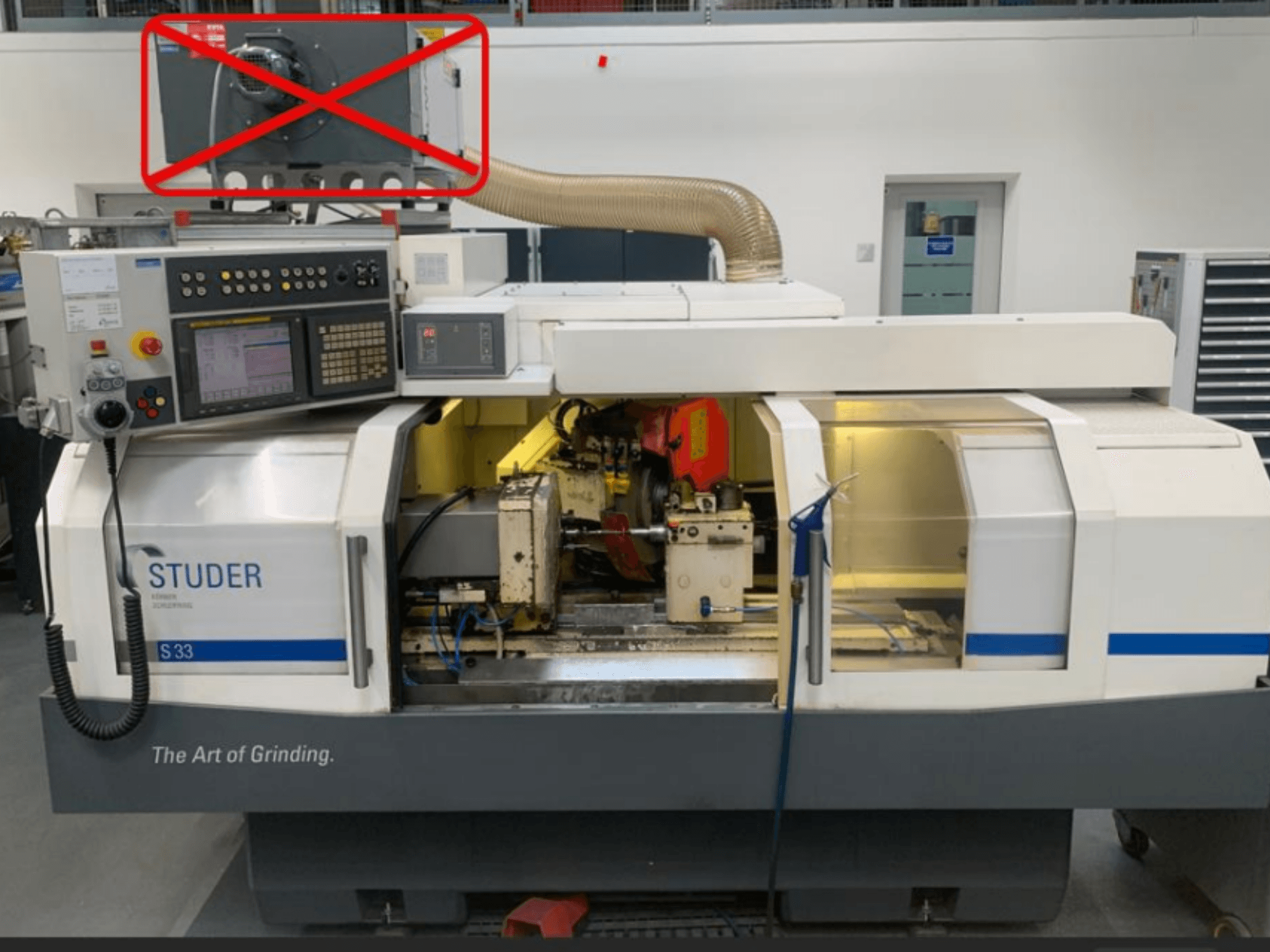

STUDER - S33DE-GRI-STU-2005-00001

• Applicazione: Costruzione di prototipi (senza turni)

• Ore di funzionamento: circa 24.000

• Controllo: FANUC 21i-TB

• Sistema di estrazione non incluso

• Manutenzione annuale

• Altezza centrale: 175 mm

• Interasse: 650 mm

• Supporto macchina: Granitan S 103

• Mola: 500 x 63 x 203 mm

• Sistema di misurazione lineare

• Foro del mandrino: 30 mm

• Velocità del mandrino del pezzo: 1-1500 giri/min.

• Rotazione della tavola portapezzo: 8.5°

• Angolo di conicità a variazione continua (scala con incrementi di 1°)

• Ravvivatura mola: raggio, angolo

• Interfaccia elettrica per la ravvivatura rotativa

• Volantino elettronico

• Velocità periferica massima: 50 m/s

• Velocità di taglio costante V

• Sollevamento pneumatico del mandrino

• Sollevamento pneumatico della contropunta

• Azionamento del pezzo: Servomotore AC da 1,6 kW

• Pompa del refrigerante: 100 L/min a 2,5 bar

• Alimentazione del refrigerante attraverso il mandrino del pezzo

• Tempo di commutazione rettifica interna/esterna: 10 sec

• Raggio di transizione/camber/cilindro

• Mandrino di rettifica interna: 1-20.000 giri/min.

• Pedale per il movimento con porta aperta

Dotazione aggiuntiva

• Dispositivo di rimozione della contropunta (incluso)

• Piastra di ravvivatura PCD R 0,5

• Dispositivo di bilanciamento dinamico con sensori di bilanciamento

• Rilevamento della rettifica

• Inserto per sonda Marposs
