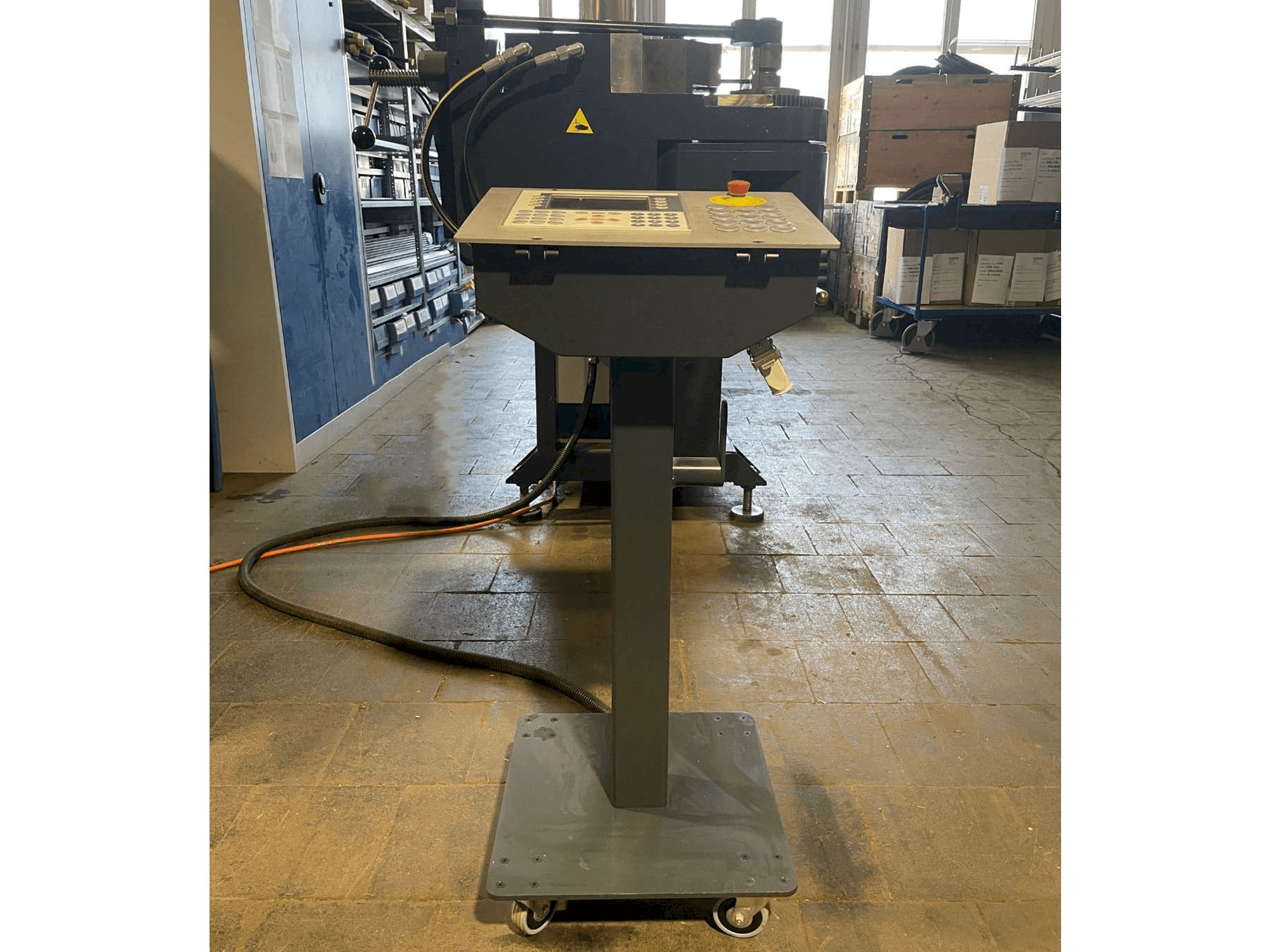

Thoman FK50-3A-NC

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Potenza installata del drive 5. 5 k
  • - Pressione del sistema 250 bar
  • - Tensione di esercizio 400 v 16
  • - Dimensione massima di estrazione del tubo 3800 mm
  • - Lunghezza del piano macchina 4500m
  • - Tubi tondi da 5 a 50 mm x 2. 9 mm in acciaio
  • - Raggio di curvatura massimo ra max = 150 mm
  • - Angolo di curvatura massimo 180° + 10° di sovracurvatura
  • - Velocità di avanzamento 300 mm/sec asse di rotazione:
  • - Azionamento controllato idraulicamente
• Vantaggi qualitativi della macchina:
  • - Azionamento a comando idraulico, posizionamento a scorrimento rapido
  • - Precisione 0. 1° - max. Velocità di piegatura 45° sec (in avanti)
  • - Albero flessibile e pignone in un unico pezzo, senza collegamento con chiave a piuma
  • - Albero flessibile con doppio cuscinetto a rulli, quindi privo di giochi, usura e manutenzione (basso) - braccio flessibile supportato nella parte inferiore
  • - Cilindro di serraggio in alto forza di serraggio regolabile - direzione di curvatura antioraria asse di avanzamento:
  • - Azionamento controllato idraulicamente - posizionamento: rapido-crep-stop - precisione 0. 3 mm / max.
  • - Posizionamento: rapido-crep-stop
  • - Funzione di serraggio avanzamento tubo: - idraulica - serraggio del tubo con pinze standard - mandrino a collo lungo consente di rilasciare il tubo nella zona della guida di scorrimento - funzione di serraggio sull'utensile di piegatura:
  • - Idraulico - forza di serraggio regolabile
