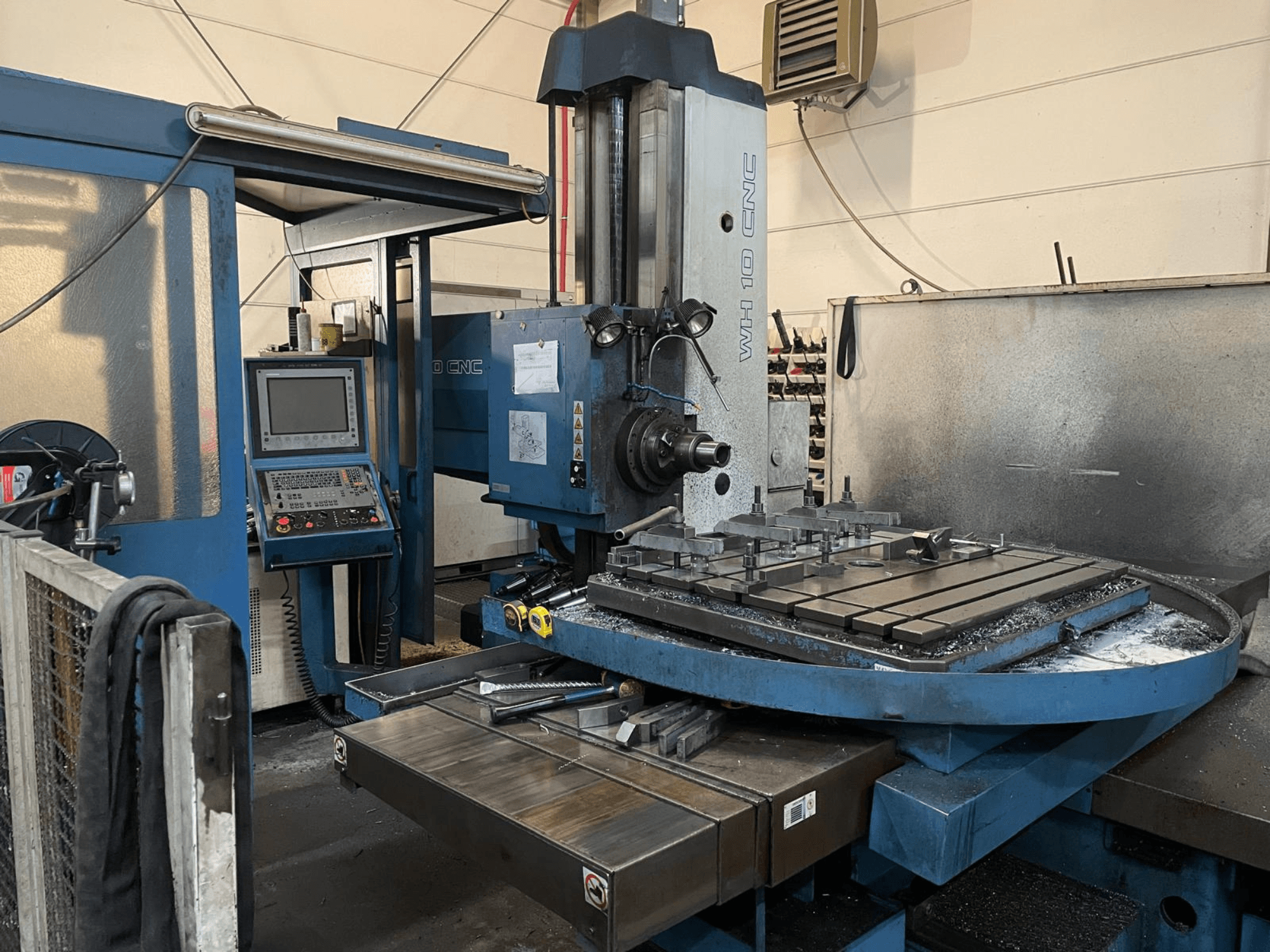

TOS - WH 10 CNCDE-OTH-TOS-2007-00001

• Testata / Mandrino

  • Diametro del mandrino di lavoro: 100 mm

  • Diametro della flangia del mandrino cavo: 221,44 mm (h5)

  • Apertura di centraggio del mandrino cavo (W): 130 mm (H6)

  • Estensione del mandrino di lavoro (corsa del cannotto, W): 630 mm

  • Bloccaggio utensile: Idromeccanico

  • Gamma di velocità del mandrino programmabile: 10-1800 min-1, con override del 50-120% tramite potenziometro durante il funzionamento

  • Motore principale (in dotazione): 20 kW / 2000 min-1

• Telaio / Assi

  • Regolazione verticale della testa del mandrino (Y): 1100 mm

  • Altezza minima dell'asse del mandrino sul piano di lavoro: 0 mm

• Tavola

  • Peso massimo del pezzo: 3000 kg

  • Superficie di serraggio: 1000 x 1120 mm

  • Scanalature a T (numero/dimensioni): 7 / 22 H8 mm

  • Distanza tra le cave a T (interno/bordo): 160 / 100 mm

  • Apertura di centratura del tavolo: Ø100 H6, profondità 13 mm

  • Corsa trasversale della tavola (X): 1250 mm

  • Corsa longitudinale della slitta (Z): 940 mm

• Impianto idraulico, lubrificazione, refrigerante

  • Pressione di lavoro (circuiti idraulici): 6,5-7,2 MPa

  • Volumi del fluido operativo:

    • Testata: 32 dm3

    • Unità idraulica: 15 dm3

    • Unità di lubrificazione: 5,5 dm3

    • Serbatoio del refrigerante CHZ-WH10: circa 40 dm3

• Altri dati

  • Livello di rumorosità (A): max. 80 dB

  • Dimensioni della macchina: vedere lo schizzo dimensionale

  • Forze di avanzamento utilizzabili:

    • X (regolazione trasversale della tavola): 16 kN

    • Y: non specificato

  • Portautensili: inclusi (dettagli non specificati)

Dotazione aggiuntiva

• Sistema di serraggio a torre Roemheld

• Piastre angolari (Angoli)

• Blocchi di montaggio
