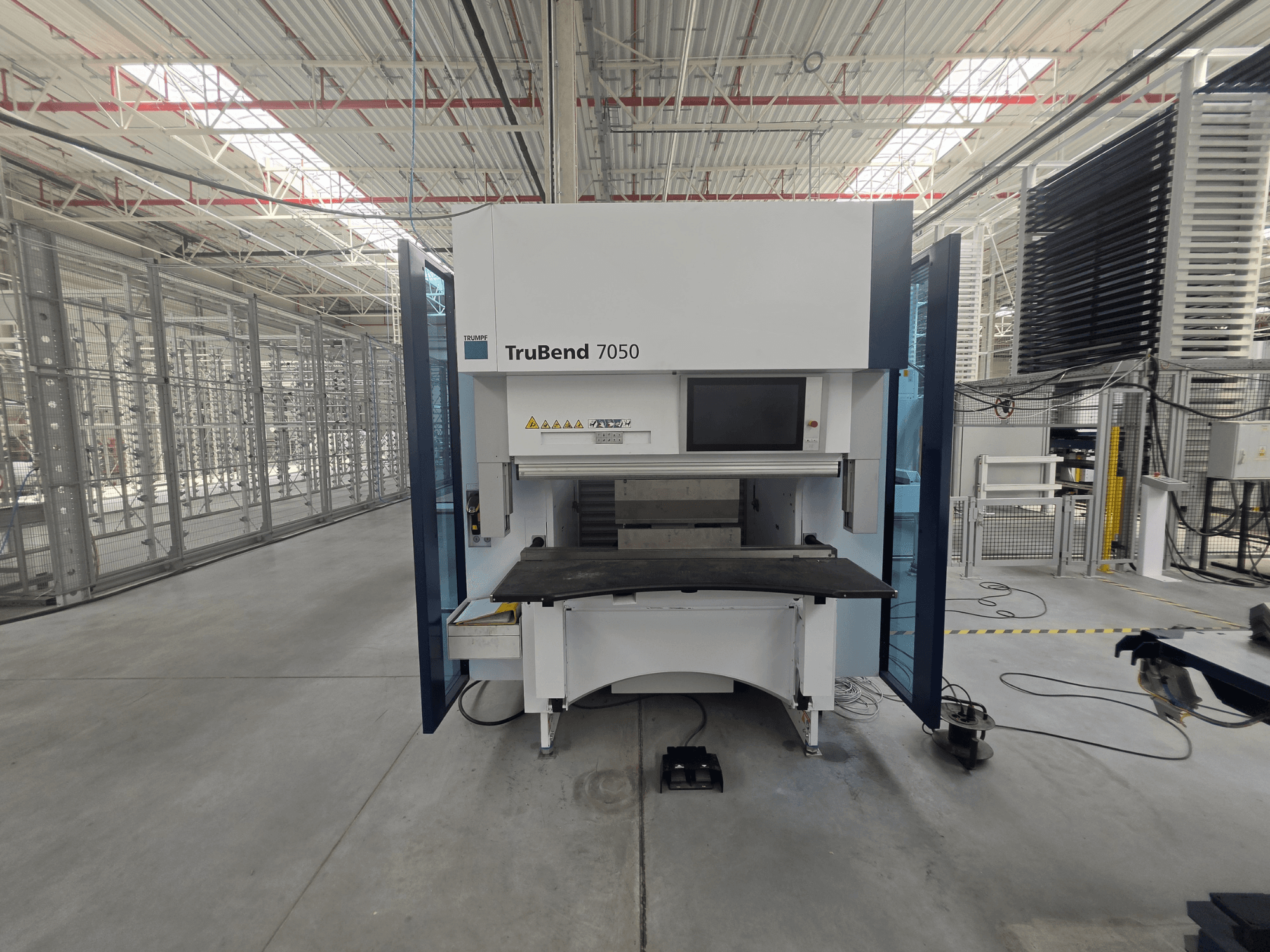

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Trasmissione: trasmissione elettromeccanica dinamica a coppia

• Capacità e dimensioni:

  • Altezza libera in posizione verticale: 1.305 mm

  • Altezza utile di installazione: 385 mm

  • Profondità della gola: 250 mm

  • Altezza di lavoro: 1.150 mm

  • Telaio della macchina: telaio saldato stabile

• Assi e regolo posteriore:

  • Assi CNC: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Regolatore posteriore: sistema indipendente a 6 assi (X1/X2/R1/R2/Z1/Z2), entrambe le unità si muovono in modo indipendente

  • Caratteristiche del reggispinta: Dita in fibra di carbonio, superfici di riferimento temprate, azionamento Z a cremagliera elicoidale, posizionamento flessibile

• Corsa / campo di lavoro:

  • Corsa Y: 215 mm

  • Corsa X: 240 mm (campo massimo del reggisponda 500 mm)

  • Corsa R: 153 mm

• Velocità:

  • Avanzamento rapido/ritorno sull'asse Y: 220 mm/s

  • Velocità di lavoro sull'asse Y: 25 mm/s

  • Asse X: 1.500 mm/s

  • R: 750 mm/s

  • Z: 2.200 mm/s

• Precisione di posizionamento:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Bombatura:

  • Bombatura controllata da CNC, compensazione automatica tramite azionamento

  • Azionamento di bombatura integrato nel tavolo

  • Adatto alla piegatura multistazione

• Asse Y / trave della pressa:

  • Sistema di misurazione induttivo dell’asse Y

  • Compensazione dinamica del ritorno elastico con correzione automatica basata sulla forza

  • Guide regolabili temprate

• Sistema di controllo:

  • TRUMPF Touchpoint TruBend, TFT Full HD da 21,5" (1920×1080)

  • Intel Core i5 dual-core da 2,7 GHz, Windows Embedded Standard 7

  • Visualizzazione 3D realistica, database tecnologico TRUMPF

  • Gestione utenti con livelli Standard/Esperto/Amministratore

  • 10 tessere di accesso utente incluse

• Interfacce dati:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • Teleservizio via Internet / diagnostica remota

• Serraggio e regolazione degli utensili:

  • Serraggio automatico degli utensili TRUMPF superiore e inferiore (autocentrante, temprato)

  • Cambio rapido dei segmenti

  • Indicatore LED utensile integrato nel serraggio superiore (mostra le posizioni di configurazione/la stazione di piegatura successiva)

• Sicurezza:

  • BendGuard automatico (parte del Pacchetto Produttività Plus)

    • Sistema di sicurezza optoelettronico con regolazione automatica dell’altezza dell’utensile

    • Consente la velocità massima consentita sull'asse Y tramite pedale

    • Regolazione automatica, spostabile fuori dall’area di lavoro per la lavorazione laterale

  • Sportelli di sicurezza laterali con monitoraggio elettronico

  • Porte posteriori a sollevamento ad azionamento elettrico

  • Arresto di emergenza

  • Dispositivi di fissaggio per il trasporto

  • Marcatura CE

• Pacchetto ergonomico:

  • Tavolino di appoggio anteriore

  • Illuminazione LED dell'area di lavoro anteriore e posteriore

  • Supporto per l'utilizzo da seduti o in piedi

  • Ripiano portadocumenti

  • Cassetto per strumenti di misura

Dotazione aggiuntiva

• Strumenti di misura:

  • Misuratore angolare digitale

  • Calibro digitale

  • Squadra da 90 gradi

  • 1 licenza TecZone Bend

• Lettore di codici 2D wireless con connessione Bluetooth
