TRUMPF - TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

• Macchina: TruBend 5085 (2720 mm x 850 kN) con BendMaster 60

  • Stabile telaio della macchina interamente in acciaio

  • Trave di pressatura con cuscinetto sferico e regolazione dell'inclinazione

  • Azionamento superiore elettroidraulico con tecnologia a 4 cilindri

  • Ampio spazio per i bordi

  • Coperchi frontali piatti

  • Moderno sistema idraulico a blocchi

  • Bilanciamento elettronico della pressione

  • Sistema di misura con scala in vetro e compensazione a molla

  • Olio idraulico nella macchina (lubrificazione a vita)

  • Radiatore dell'olio

  • Raffreddamento dell'armadio elettrico tramite scambiatore di calore aria-aria

  • Design moderno della macchina

• Arresto/Backgauge

  • Sistema di arresto

  • Sistema di registro posteriore: 2 assi (X e R)

• Bloccaggio utensile

  • Portautensili superiore, bloccaggio manuale, temprato

  • Portautensili inferiore, bloccaggio idraulico, temprato

  • Spostamento utensile inferiore, 2 posizioni, pneumatico

• Incoronazione

  • Incoronazione manuale

• Controllo

  • TRUMPF TASC 6000

  • Programmazione grafica dell'officina

  • Windows XPe (embedded), Pentium 4, 2,8 GHz

  • 2 GB DI RAM

  • Touchscreen da 15 pollici

  • Abilitato alla rete

  • Teleservice via modem

• Funzionamento

  • Pannello di controllo con tastiera LCD e interruttore a pedale

  • Binario di comunicazione

• Sicurezza

  • Dispositivi di sicurezza standard

  • Dispositivo di sicurezza BendGuard per utensili superiori fino a 390 mm

  • Marchio CE

Dotazione aggiuntiva

• Automazione TRUMPF BendMaster (caratteristiche standard)

  • Robot/manipolazione

    • Base stabile e manipolatore in alluminio pressofuso

    • Capacità di carico 60 kg (pezzo più pinza)

    • Binario a pavimento saldato a basso profilo

    • Sensore di lamiera per il rilevamento dei contorni

    • Passaggio rotante per un facile cambio della pinza

    • Accoppiamento della pinza sul BendMaster

    • Sensori per il sistema di registro posteriore a 4 assi

    • Azionamenti elettrici

    • Rilevamento del doppio foglio

    • Stazione di trasferimento pinze a controllo numerico

    • Generazione di vuoto per pinze aspiranti

  • Controllo

    • Controllo PC TRUMPF con terminale operatore

    • Teleservice via modem

    • Funzionamento tramite schermo, mouse e tastiera

  • Sicurezza

    • Recinzione di sicurezza con porta di accesso

La prima automazione di piegatura al mondo con riconoscimento delle immagini per la massima flessibilità Pezzi di lamiera fino a 40 kg, tecnologia con sensore a 6 assi per il registro posteriore

Massima precisione di ripetizione grazie alla tecnologia dei sensori angolari (ACB) nel funzionamento automatizzato

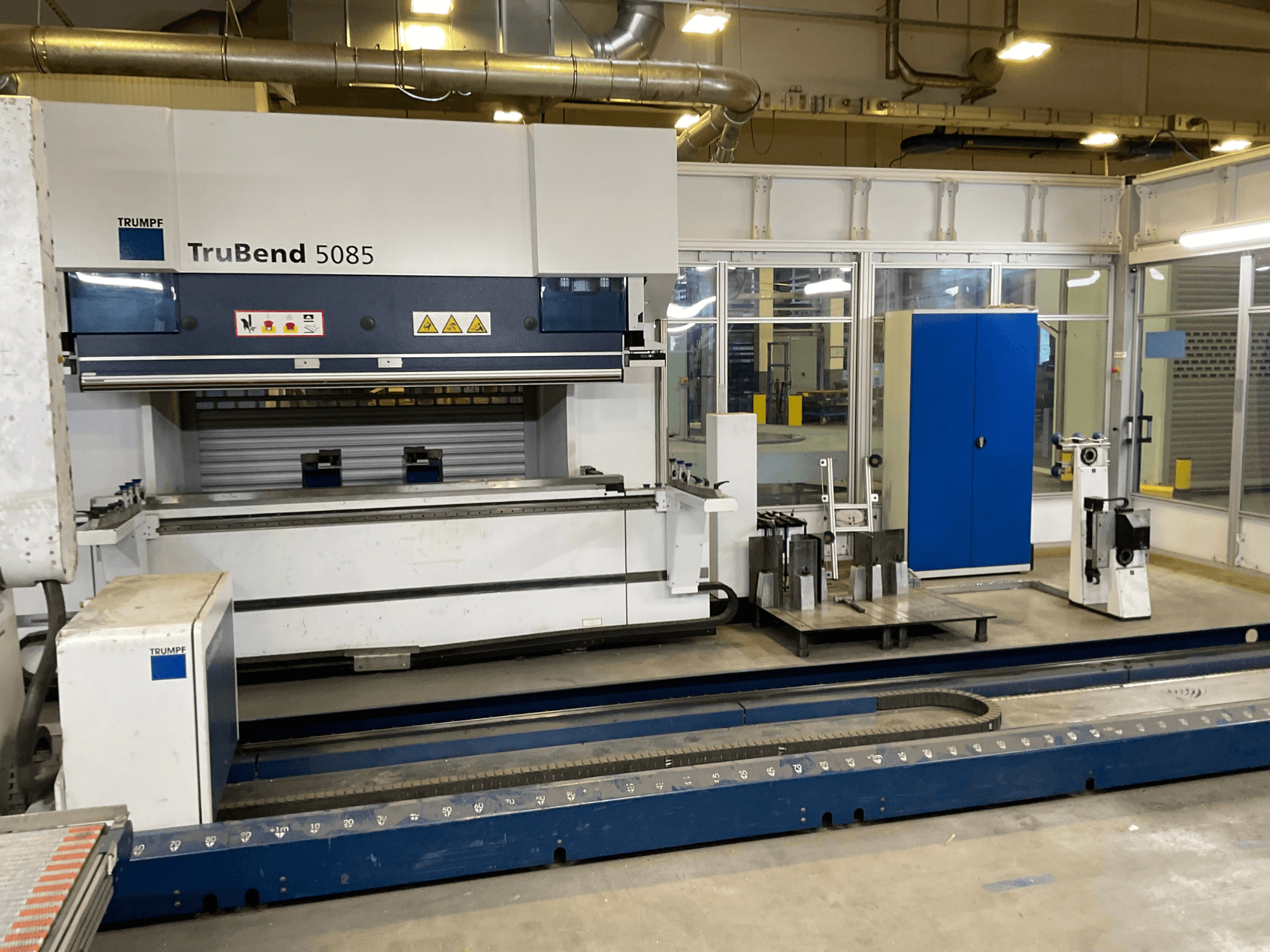

TruBend 5085 (2720 mm x 850 kN) con BendMaster 60
