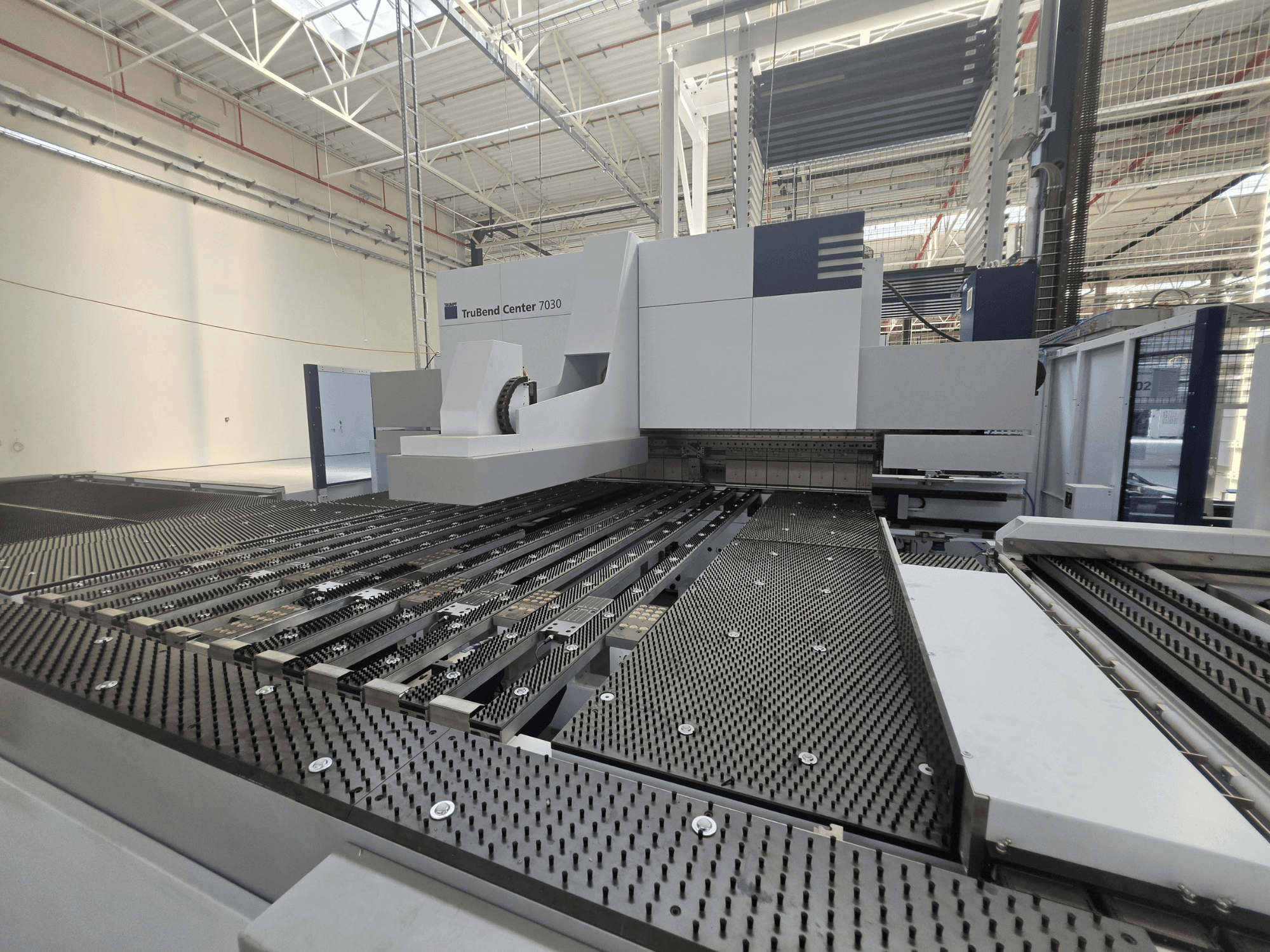

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Capacità

  • Lunghezza massima del bordo di piegatura: 3.123 mm

  • Lunghezza minima del bordo di piegatura: 200 mm

  • Larghezza minima di piegatura con supporto standard: 145 mm

  • Larghezza minima di piegatura con utensili ENW: 40 mm

  • Altezza massima della scatola: 220 mm

  • Forza di serraggio del supporto: 101 t

  • Spessore del materiale: min. 0,4 mm; max. acciaio strutturale 3,0 mm; max. acciaio inossidabile 2,2 mm; max. alluminio 4,0 mm

• Struttura della macchina: telaio in acciaio saldato; sistema di piegatura: azionamento a cuneo; bombatura: inclusa, regolabile tramite il sistema di controllo della macchina

• Manipolazione e posizionamento

  • Manipolatore del pezzo a 2 assi con ventose (corsa X 2.653 mm; corsa 100 mm; 12 moduli di aspirazione)

  • restaio posteriore a 5 assi; manipolatore rotante; restaio anteriore; pinze di carico

  • Posizionamento e rotazione automatici del pezzo

• Velocità

  • Avanzamento rapido sull’asse Y: 250 mm/s

  • Velocità del fermo anteriore: 3.000 mm/s

  • Velocità del manipolatore del pezzo: 3.000 mm/s

  • Velocità del manipolatore rotante: fino a 3 giri/s

  • Velocità di piegatura ToolMaster: 2.400 mm/s

• Precisione di posizionamento

  • Asse Y: 0,10 mm; asse X: 0,05 mm; asse R: 0,05 mm

• Controllo CNC

  • Touchscreen da 21,5 pollici; sistema operativo: Windows 7 Ultimate a 64 bit

  • Tastiera e mouse; USB; rete RJ45; Ethernet 10/100 Mbit/s

  • Assistenza remota via Internet / diagnostica remota

• Misurazione dell’angolo di piegatura

  • Assistenza ottica all’angolo di piegatura; telecamera integrata; confronto grafico tra l’angolo programmato e quello effettivo

  • Lunghezza minima del lato del pezzo per la misurazione dell’angolo: 10 mm

• Dispositivi di sicurezza

  • Certificazione CE; porte di sicurezza rotanti; barriere fotoelettriche di sicurezza; protezione dell’accesso all’area di lavoro

  • Pedale con funzione di abilitazione; arresto di emergenza

• Dati elettrici: 80 kVA

Dotazione aggiuntiva

• Sistema automatico di carico/scarico con interfaccia di stoccaggio

  • Separazione, alimentazione e trasferimento automatici dei pezzi grezzi; scarico automatico dei pezzi finiti

  • Nastro trasportatore per pezzi finiti; dimensioni massime delle grezze 3.048 x 1.500 mm

  • Interfaccia di stoccaggio inclusa

  • Carrello di carico: non incluso; set di guide: non incluso

• Utensili e sistemi di utensili

  • ToolMaster Bend: posizionamento e configurazione automatici degli utensili di serraggio; posizionamento automatico di supporti standard, Pick&Place e curvi

  • Utensili inclusi: 16 utensili di fissaggio standard (160 mm ciascuno); 6 utensili di fissaggio Pick&Place; segmenti Pick&Place da 10/15/20/40 mm; utensile di fissaggio angolare (199 mm); utensili di piegatura OBW90 e UBW90

  • Attrezzatura ENW: funzione ENW per l’inclinazione degli utensili di fissaggio; utensile ENW110-40 (lunghezza 3.123 mm; profondità 40 mm); larghezza minima di piegatura con utensili ENW 40 mm

• Moduli aggiuntivi per la movimentazione dei pezzi

  • 12 moduli a vuoto a tre superfici (aspirazione superiore/inferiore/frontale)

  • 6 moduli magnetici; 4 moduli magnetici a due superfici

  • I moduli a vuoto e quelli magnetici possono essere utilizzati insieme

• Software e acquisizione dati

  • Licenza flottante TecZone Fold: programmazione automatica da dati 2D/3D, generazione automatica di programmi di piegatura, simulazione 3D, controllo delle collisioni, modifica manuale

  • Lettore wireless di codici 2D con Bluetooth: lettura di codici a barre e DataMatrix; caricamento automatico del programma di produzione
