TSCHUDIN ecoLINE 400
TSCHUDIN - ecoLINE 400
2004
83.000 €
- GINDUMAC
- Prodotti
- Macchine utensili
- Rettificatrice senza centri TSCHUDIN ecoLINE 400

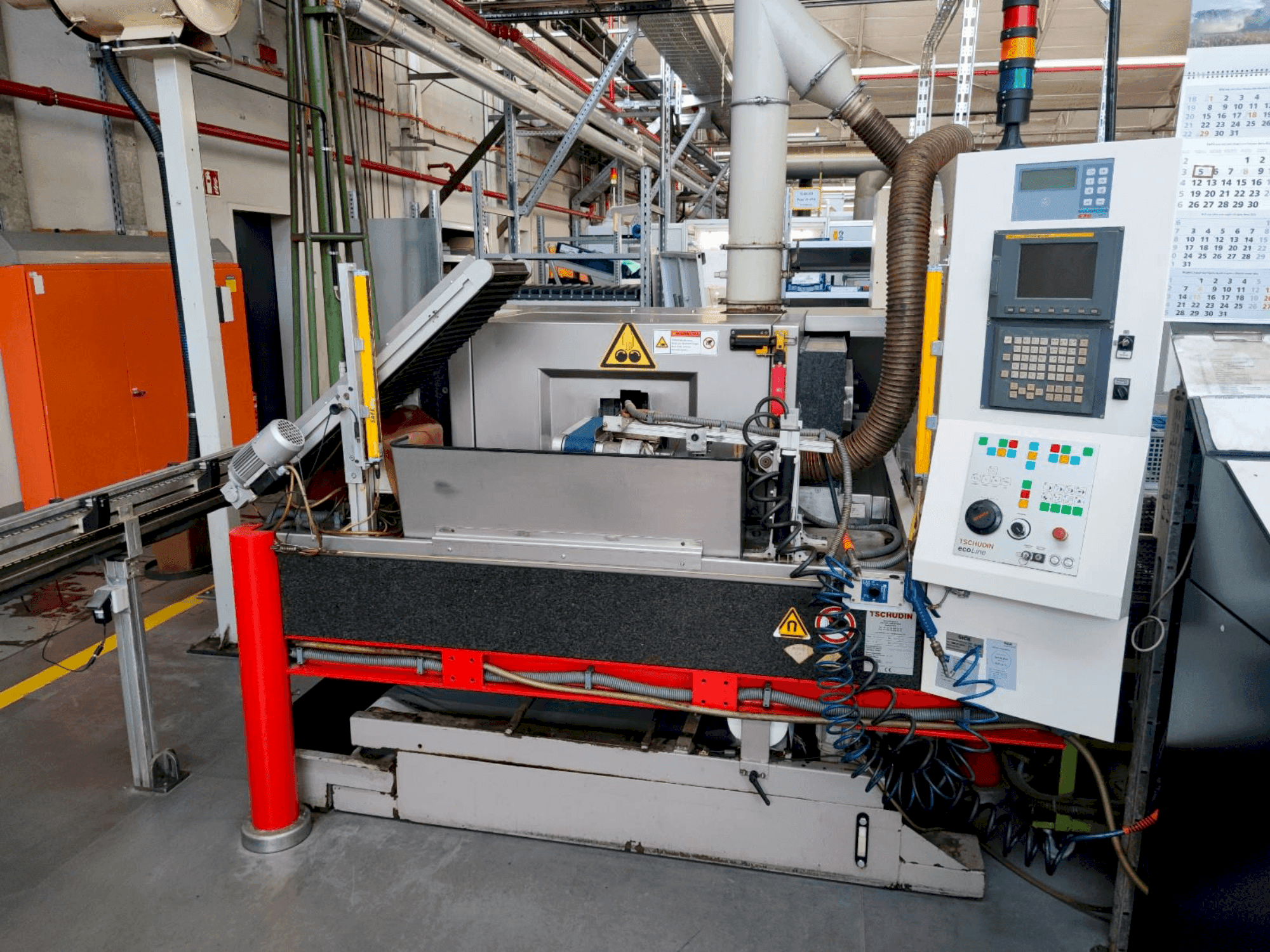

Questa rettificatrice senza centri TSCHUDIN ecoLINE 400 è stata prodotta nel 2004 in Svizzera. È stata progettata per garantire la massima stabilità di processo e affidabilità della macchina. La macchina è speciale per la lavorazione di pezzi con diametri fino a 100 mm. È gestita con un controllo FANUC 21i-MB. A seguito di un progetto, è stata ampliata con un sistema personalizzato per il carico e lo scarico automatizzato. Inoltre, sono presenti nastri trasportatori controllati tramite PLC Tschudin. La macchina è ancora sotto tensione e può essere ispezionata in qualsiasi momento.
Panoramica
- marca: TSCHUDIN
- anno: 2004
- MODELLO: ecoLINE 400
- tipo di applicazione: Rettifica
- Località: Germania
- tipo di macchina: Rettificatrici
- disponibilità: Immediata
- marca unità di controllo: FANUC
- ID GINDUMAC: DE-GRI-TSC-2004-00001
Informazioni tecniche
Informazioni generali
- Lunghezza macchina: 2000 mm
- Larghezza macchina: 2400 mm
- Altezza macchina: 1900 mm
- Peso della macchina: approx. 6000 kg
Sistema di controllo
- Marca: FANUC
- Modello: 21i-MB
Pezzo in lavorazione
- Diametro del pezzo: 1.5 - 100 mm
Media
- Collegamento elettrico principale: 3x400 V / 50 Hz +N+E
Dotazione supplementare
- - Nastri trasportatori (controllati tramite il sistema di controllo PLC Tschudin)
Informazioni aggiuntive
- Vantaggi tecnici della macchina:
- - Rettifica passante // diametro del pezzo: 1. 5-100 mm
- - Levigatura a tuffo // diametro del pezzo: 1. 5-100 mm, lunghezza massima di levigatura: 250 mm
- - Mola // max. Diametro esterno: 400 mm, diametro interno: 203. 2 mm, larghezza max. Larghezza: 250 mm, velocità periferica (max. 8600 giri/min): 50 m/s, potenza di azionamento/ con dispositivo di bilanciamento: 11 kw
- - Disco di regolazione // max. Diametro esterno: 225 mm, diametro interno: 127 mm, larghezza max. Larghezza: 250 mm, gamma di velocità: 0-265 giri/min, max. Angolo di inclinazione: ±5°, potenza di azionamento: 3. 7 kw
- Vantaggi qualitativi della macchina:
- - Ideale per la rettifica cilindrica nella produzione in serie
- - Parzialmente personalizzato nell'ambito di un progetto: dotato di un sistema di carico e scarico automatizzato.
- - Manutenzione da parte del reparto di manutenzione dell'operatore in conformità alle specifiche di manutenzione del costruttore
- - Tensione di controllo: 24 V CC // Carico collegato: 25 kVA
Vantaggi della macchina
Informazioni extra
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
