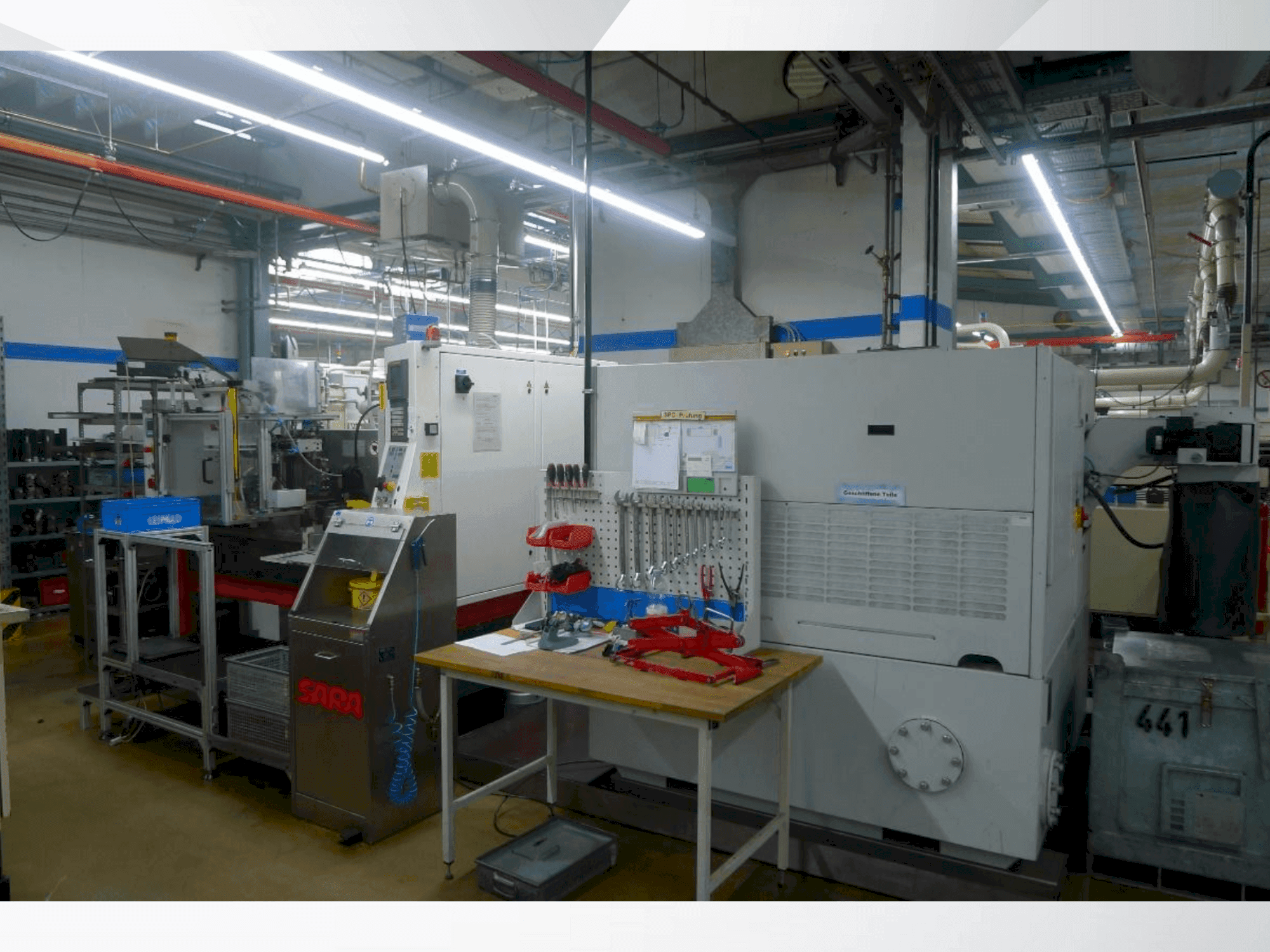

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Dotazione supplementare

• - Sistema di estinzione Kraft & Bauer, tipo FB703S-UV3-TFM70°/KLA 6-S-MV / Microfiltro Knoll, tipo Micro Pur 240 F / Stazione di sollevamento Streuli, tipo SHSRT300-TL142/180

Informazioni aggiuntive

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Area di lavoro della rettifica passante: 1. 5 - 100 mm di diametro del pezzo / area di lavoro della rettifica a tuffo: 1. 5 - 100 mm di diametro del pezzo / lunghezza massima di rettifica: 250 mm
  • - Massimo. Diametro esterno: 400 mm / diametro interno: 203. 2 mm / larghezza max. Larghezza: 250 mm / velocità periferica: 50 m/s / potenza di azionamento: 11 kw (con dispositivo di bilanciamento)
  • - Diametro esterno: 225 mm / diametro interno: 127 mm / max. Diametro esterno: 225 mm / diametro interno: 127 mm / larghezza max. Larghezza: 250 mm / gamma di velocità: 0-265 giri/min / max. Angolo di inclinazione: +5/+5° / potenza di azionamento: 3. 7 kw

Informazioni extra

• - Strumenti per il processo di rettifica Set di utensili Parti 19085 e 19575 Rettifica a passaggio Illustrazione della disposizione della rettifica e della progettazione degli utensili Progettazione dell'utensile Illustrazione della disposizione di rettifica e della progettazione degli utensili Supporto del pezzo Supporto del pezzo, compreso il disegno) Mola al corindone Disco di regolazione Flangia SS © 203,2 mm con coperchio Di seconda mano, 50% di sconto Flangia di montaggio mola @ 203,2 mm con copertura Flangia RS © 127 mm con coperchio Di seconda mano, 50% di sconto Flangia di montaggio del disco regolatore © 127 mm con coperchio Set di utensili Albero di trasmissione 13819 Rettifica a tuffo Illustrazione della disposizione di rettifica e del design degli utensili Design degli utensili Illustrazione della disposizione di rettifica e del design degli utensili Supporto del pezzo Supporto del pezzo (incl. disegno) 3 mole al corindone 3 dischi di regolazione 4 anello intermedio 1 diamante di ravvivatura per la mola 1 diamante per disco di regolazione Sistema di raffreddamento e filtraggio KM Stazione di sollevamento Streull tipo SHSRT300 Stazione di sollevamento del refrigerante Streuli tipo SHSRT300: capacità 300 litri, con pompa del refrigerante da 1,1 kW, potenza 150 |/min, altezza di mandata 10 metri. Un secondo serbatoio con acqua dolce è integrato nel sistema per il raffreddamento dei motori lineari e del mandrino di rettifica. (pompa 0,24 kW, potenza 50 min, / altezza di mandata max. 5 m). Tra i due serbatoi c'è uno scambio di calore. Versione mobile con 4 ruote piroettanti. La stazione di sollevamento si trova sotto la macchina. Il prezzo include l'interfaccia e il controllo tramite il sistema di comando della macchina, colore grigio RAL 7036. Automazione Scarico del nastro trasportatore sotto RS Nastro trasportatore per lo scarico sotto il disco di regolazione: Trasporta i pezzi in avanti fuori dalla macchina dopo che sono passati attraverso il processo di rettifica. Il motore di azionamento è dotato di un regolatore di velocità per la regolazione continua della velocità del nastro. L'accensione e lo spegnimento avvengono tramite controllo CNC. Il nastro è fissato al blocco di supporto. Una vaschetta di raccolta sotto il nastro raccoglie e ricicla il refrigerante residuo. La lunghezza è di 1200 mm, la larghezza di 50 mm. Il diametro massimo possibile dei pezzi è di 40 mm. Scivolo inclinato con contenitore dei pezzi I pezzi scendono dolcemente in una vasca di raccolta inondata di refrigerante. All'interno si trova un cestello metallico perforato, che viene utilizzato per rimuovere i pezzi finiti dalla vasca di raccolta. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser bis 50 mm Settore di lavoro Einstechschleifen Werkstück-Durchmesser bis 100 mm Grande ampiezza di taglio fino a 270 mm Schlelfscheibe Larghezza di montaggio © 400 mm Altezza interna 0ี 203,2 mm Larghezza massima (forma tipo 1) 250 mm Larghezza massima (Forma Tipo 7) 275 mm Umfangsgeschwindigkeit stufenlos, V-konstant (max, 2'390 U/min) 50 m/s Potenza nominale (Opzione: Spindel 29 kW con Gegenlagerung) 11 kW Regelscheibe Larghezza di lavoro © 250 mm Altezza interna ซี 127 mm Larghezza massima (forma tipo 1) 250 mm Larghezza massima (Forma Tipo 7) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 L/Min. Neigungswinkel max. +5*1-5° Potenza elettrica 3,7 KW Posizionamento (tutti e 3 gli assi U /X /W) 0,1 um Aumento della temperatura del vetro 0,05 um Impianto elettrico Potenza elettrica (+/- 10%) 3 x 400V / 50 Hz o 3X480V / 60 Hz / o in base alla richiesta del cliente Alimentazione DC 24V Installazione su 25 kVA Temperatura di funzionamento +15/ +40€ Potenza di uscita 68 dBA Pressione di alimentazione (Sperrluft) 1,5 - 6 bar Il Druckluft deve essere mantenuto e bloccato secondo la norma DIN-ISO 8573-1 (se è inferiore a 6 bar e con un Druckluft gesattigter Wasserdampf, deve essere utilizzato un Lufttrockner più robusto). Portata 20 - 30 l/min. Peso 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Fruste per i 3 punti di attacco U/X./W Motore di trazione con motore FANUC Posizionamento con masse di vetro assolute (Heidenhain), con un'attenuazione di 50 nm, con un'inclinazione di sicurezza. Schleifspindel con Antrieb integrato (Motorspindel), con protezione da interferenze Mandrino di regolazione con motore diretto (motore FANUC), +/- 4 mm assiali Abricht-Diamanthalter per Schleif- e Regelscheibe all'interno dell'Auflagebock, montato Werkstückauflagebock con asta di regolazione per l'installazione dell'altezza di lavoro Vasta gamma di dispositivi di sicurezza per l'abbattimento di schleifbere, con dispositivo di protezione contro le scariche atmosferiche e dispositivo di protezione contro le scariche atmosferiche. (Brevetto: CH 691957), Uber der Schleifspalte feststehende Kühlmitteldüse (Brevetto: CH 691957) CNC "FANUC 21i MB" con SPS integrato Maschinensoftware con funzioni avanzate come: V-konstant per Schielfschelbe e Regelschelbe Schleifzyklen per Einstech- e Durchgangsschleilen Compensazioni di massa per Schleif- e Regelscheibe Valutazione dell'altezza e dei diamanti del nastro trasportatore Struttura di scorrimento con struttura PIEZZO invertebrata Alimentazione elettrica 230V AC 6A tramite trasformatore Dimensioni della mano 1 manuale di istruzioni in lingua tedesca 1 Schema elettrico e documentazione 1 Documentazione del software (su CD) Colori: Grigio RAL 9010, Rosso RAL 2002 e Naturgranit (nero)
