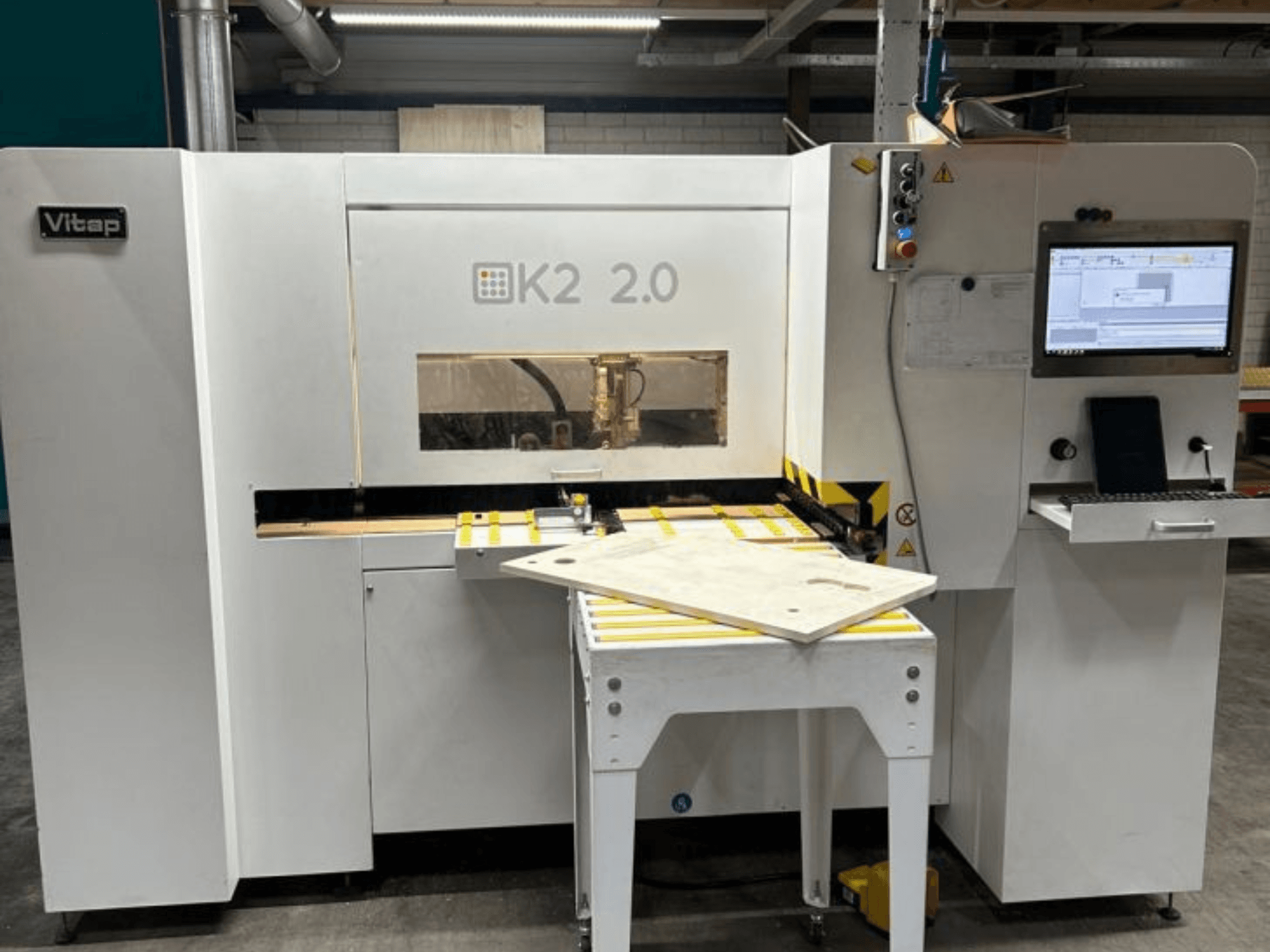

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

• Condizione: non ricostruito, senza garanzia

• Conformità CE

Lavorazione e assi

• Lavorazione continua, lavorazione dal basso, ritorno automatico del pezzo all'operatore

• 3 assi controllati:

  • Asse X: trasporto ininterrotto del pezzo tramite DDT (Dual Dynamic Transport System) con motore brushless

  • Asse Y: corsa della testa di foratura

  • Asse Z: foratura

• Nessuna limitazione della lunghezza del pezzo

• Uscita posteriore del pezzo

Riferimento e posizionamento

• Doppio laser di riferimento "0" (trasmettitore/ricevitore) per il rilevamento di inizio/fine; compensa i materiali con bordi scuri

• Regolazione del programma per la foratura dal basso, per la planarità su pezzi verticali/orizzontali

• Arresti laterali con rulli (fissi e mobili), lettura digitale meccanica, allineamento automatico all'arresto 0, rimozione fino a 3 mm sulla linea 0

• Dispositivo di bloccaggio laterale costante per un posizionamento preciso sulla linea 0

• Punto zero regolabile per la formattazione su 4 lati

Utensili e teste

• Cambio utensile automatico a 4 stazioni

• 12 mandrini verticali indipendenti

• Mandrini orizzontali:

  • Asse X: (2+2)

  • Asse Y: (2+2)

• 1 sega (Ø 100 mm)

• Elettromandrino da 5 kW, cono ISO 30, 12.000-24.000 giri/min.

• Velocità del mandrino (specifiche aggiuntive): 3500 giri/min.

• Diametro massimo utensile verticale: 35 mm

• Diametro massimo utensile orizzontale: 12 mm

• Profondità massima di foratura verticale: 45 mm

• Profondità massima di foratura orizzontale (X/Y): 30 mm

Capacità

• Peso massimo del pezzo: 80 kg

• Dimensione massima del pezzo: X illimitata, Y 1200 mm, Z 50 mm

• Dimensioni minime del pezzo: X 270 mm, Y 185 mm (70°), Z 4 mm

• Velocità di avanzamento: 25 m/min

Controllo e software sulla macchina

• Monitor LCD TFT 19" 5/4

• PC industriale

• Interfaccia operatore WSC con Lister, utensili parametrici e setup parametrico

• Programmazione grafica CAD TPA EDI32, versione base

• Porta USB

• Salvataggio di tutti i file

• Programmazione macro

• Importazione di file DXF

Interfaccia di utilità e di estrazione

• Volume d'aria per l'estrazione della polvere: 2000 m³/h

• Velocità di scarico: 30 m/s

• Porte di scarico: 2x Ø 100 mm + 1x Ø 50 mm

• Motore: 1,7 kW

• Aria compressa: 7 bar

• Consumo massimo di aria: 60 Nl/min

• NORME CE

Dotazione aggiuntiva

• Software per ufficio - Licenza
