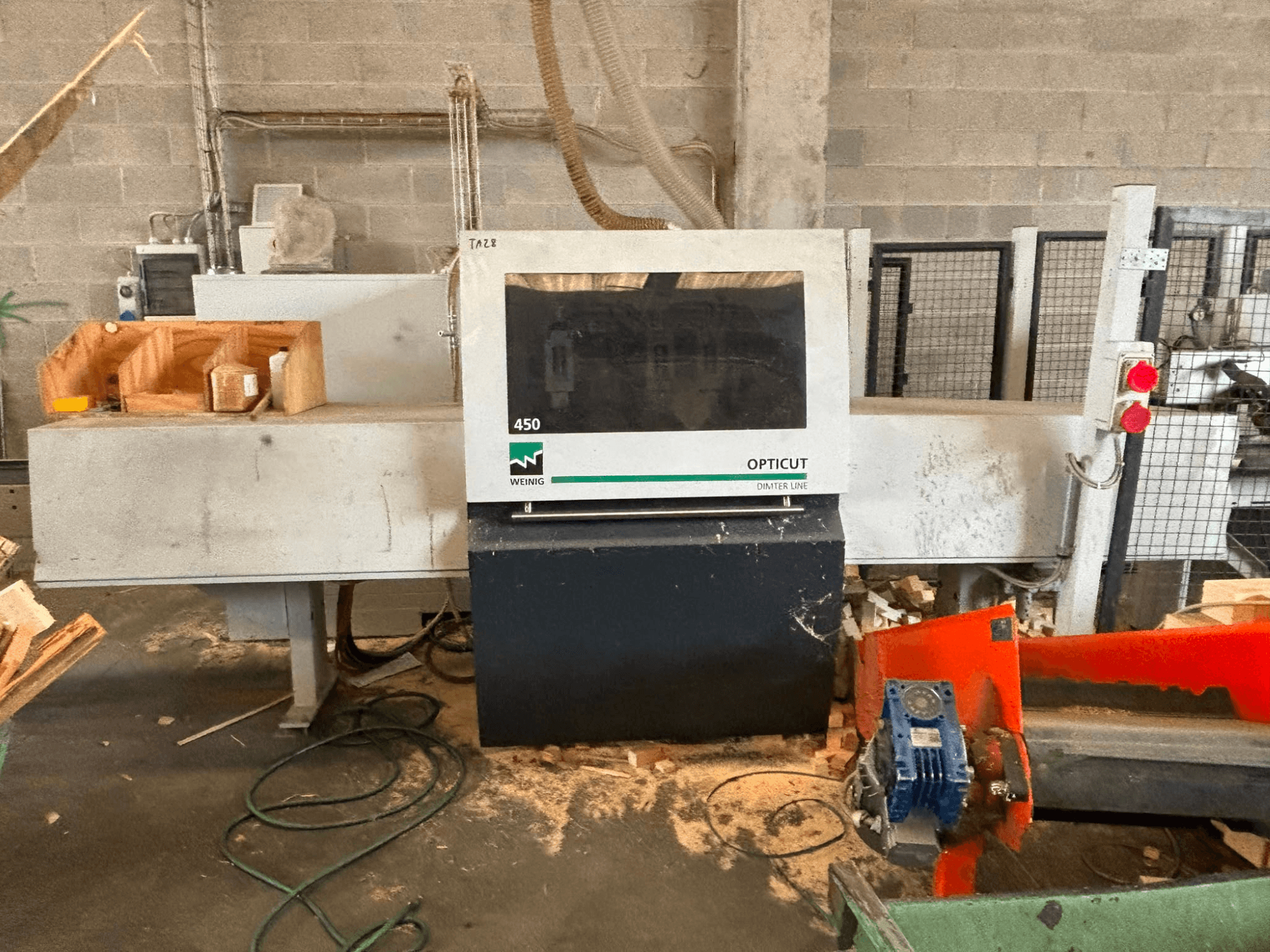

WEINIG / DIMTER - OptiCut 450DE-SAW-WEI-2019-00001

Altezza di lavoro: 900 mm

Direzione di avanzamento: avanzamento sinistrorso

Diametro lama: 500 mm

Foratura lama: 30 mm

Lunghezza minima in entrata: 500 mm

Lunghezza in entrata, max.: 6.300 mm

Larghezza del legno, min.: 30 mm

Larghezza del legno, max.: 310 mm

Spessore del legno, min.: 12 mm

Spessore del legno, max.: 120 mm

Sezione massima del legno rettangolare: 310 × 12 mm

Sezione massima del legno rettangolare: 190 × 120 mm

Lunghezza minima fissa dopo il taglio: 150 mm

Lunghezza minima fissa all’estremità della tavola: 180 mm

Curvatura massima della tavola: 10 mm/m

Tolleranza di lunghezza: ±3 mm

Precisione dello spessore di taglio: ±0,8–1,5 mm

Velocità di avanzamento, regolabile in modo continuo: max. 300 m/min

Tempo di ciclo di taglio, comprese frenata e accelerazione: 0,6–1,0 sec.

Potenza del motore della sega: 7,5 kW (10 HP)

Potenza del motore di avanzamento: 5,0 kW (7 HP)

Potenza del motore del trasportatore Vario: 2,5 kW (3,4 HP)

Allacciamento elettrico: circa 18 kW

Tensione di esercizio: 400 V / 50 Hz

Tensione di comando: 230 V CA / 24 V CC

Corrente nominale: 30 A

Fusibili: 35 A

Consumo di aria compressa: circa 1.200 Nl/min

Pressione di esercizio: circa 8 bar

Velocità dell’aria di estrazione: circa 30 m/sec.

Volume d'aria di estrazione: circa 1.800 m³/h

Larghezza del nastro di smistamento: 250 mm

Larghezza utile del nastro: 210 mm

Larghezza massima del pezzo: 300 mm

Lunghezza del trasportatore di uscita: 7,5 m

Misurazione automatica della larghezza: sensori di distanza laser

Precisione di misurazione della larghezza: max. ±2 mm

Numero di prodotti attivi: max. 16

Spessore minimo del legno per la misurazione: 12 mm

Larghezza del pozzo di raccolta scarti: 250 mm

Lunghezza massima degli scarti: circa 120 mm

Espulsore per carichi pesanti: per pezzi di peso superiore a 20 kg

Altezza della piastra di espulsione: 80 mm

Lunghezza di scrittura: lunghezza del pezzo − 10 mm

Pannello di controllo: OptiCom Pro da 18,5"

Tipo di display: touchscreen TFT industriale

Risoluzione del display: 1366 × 768 pixel

Protezione frontale: IP65

Capacità di alimentazione dei pannelli: fino a 6,3 m

Stazione di marcatura: 2 posizioni di marcatura

Lunghezza del banco di marcatura: 5 m

Impianto elettrico: 400 V / 50 Hz

UPS: alimentazione a 24 V

Ore di funzionamento: 42.874 h
