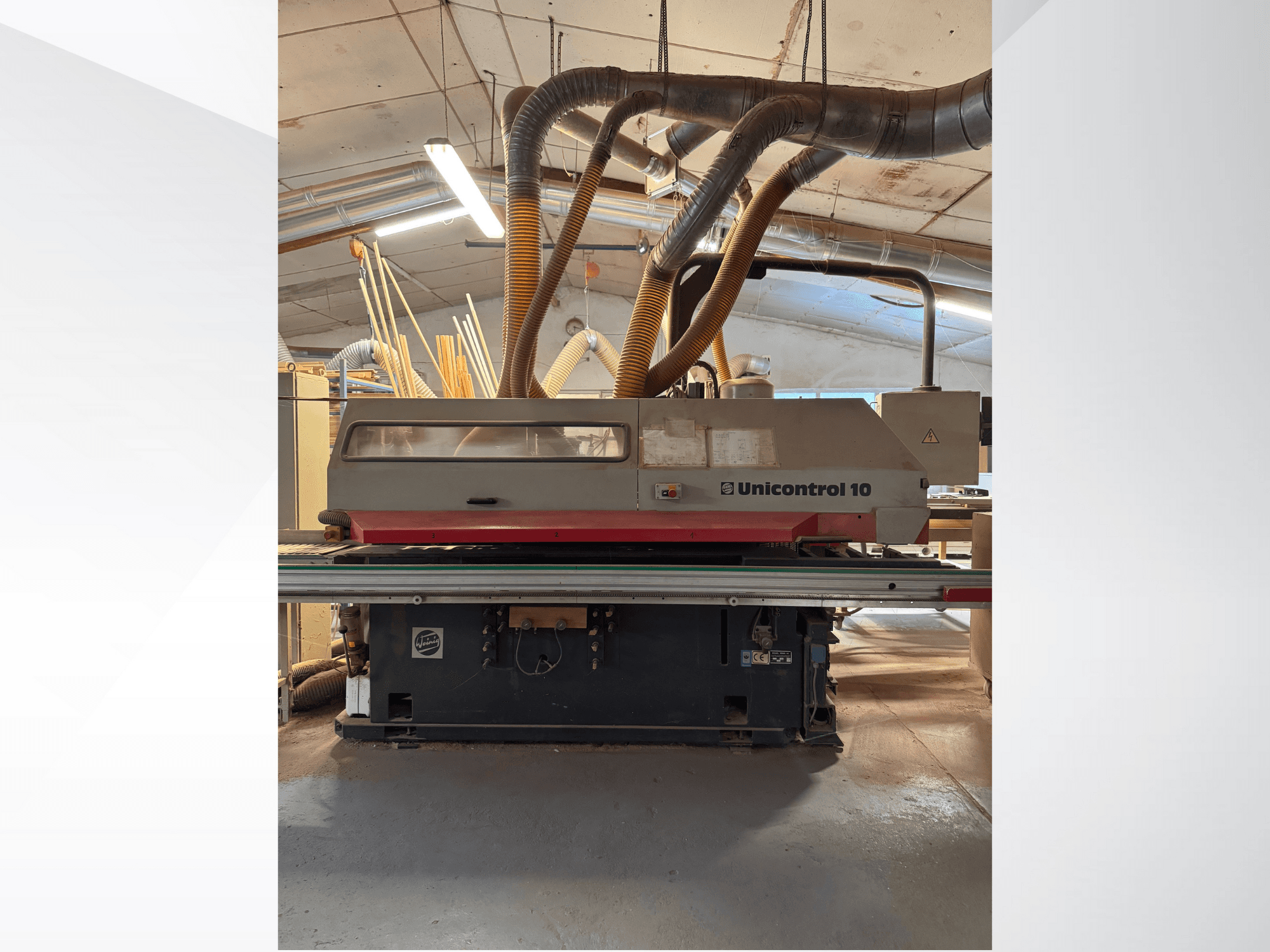

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Capacità

  • Larghezza di lavoro: 40-220 mm

  • Altezza di lavoro (lavorazione longitudinale): 40-100 mm

  • Altezza di lavoro (lavorazione trasversale): 40-100 mm (altezza del contro legno 80 mm)

  • Lunghezza del pezzo (longitudinale): min. 220 mm + 2 x lunghezza del tenone

  • Lunghezza pezzo (trasversale): min. 275 mm + 1 x lunghezza tenone con diametro utensile 320 mm

• Avanzamento (lavorazione trasversale)

  • Potenza del motore: 0,3 kW

  • Velocità di avanzamento: 3-25 m/min

  • Bloccaggio del pezzo: 2 griffe di serraggio

  • Arresto di lunghezza: con scala e lente di lettura per le dimensioni esterne del telaio o dell'anta

  • Contatore: a orologeria pneumatica, 4 posizioni (non per finestre da studio), fino all'altezza del legno max. 80 mm

  • Pacchetto a doppio pezzo: alimentazione a singolo o doppio pezzo, con separazione trasversale e sistema di ritenzione

    • Larghezza del legno del 1° pezzo (appoggiato sulla battuta): 55-90 mm

    • Larghezza del secondo pezzo: 130 mm

• Alimentazione (lavorazione longitudinale)

  • Potenza del motore: 2,2 kW

  • Velocità di avanzamento: 4-18 m/min (variabile in continuo tramite convertitore di frequenza)

  • Distanza tra i rulli di alimentazione: 100/120 mm

  • Larghezza del rullo di alimentazione: 30/50 mm

  • Diametro del rullo di alimentazione: 95 mm

• Unità di lavorazione

  • Sega per tagli trasversali

    • Potenza motore: 3 kW

    • Diametro del mandrino: 40 mm

    • Velocità del mandrino: 2800 giri/min.

    • Oscillazione dell'utensile: max. 400 mm

    • Regolazione assiale: pneumatica contro la torretta a 4 ripieghi

  • 1° mandrino con tenone e scanalatura

    • Potenza del motore: 11 kW

    • Diametro del mandrino: 50 mm

    • Velocità del mandrino: 3250 giri/min

    • Oscillazione dell'utensile: max. 320 mm

    • Lunghezza di serraggio utensile: 320 mm

    • Campo di regolazione assiale: 240 mm

    • Numero di utensili: 4 x 80 mm

    • Regolazione assiale: idraulica

  • 1° mandrino di profilatura

    • Potenza del motore: 11 kW

    • Diametro del mandrino: 50 mm

    • Velocità del mandrino: 6000 rpm

    • Diametro utensile: max. 232 mm

    • Cerchio di oscillazione dell'utensile: 130-140 mm

    • Lunghezza di serraggio utensile: 320 mm

    • Campo di regolazione assiale/radiale: 240/80 mm

    • Numero di posizioni utensile: 4 x 80 mm

    • Regolazione assiale: idraulica

  • 2° mandrino di profilatura

    • Potenza motore: 11 kW

    • Diametro del mandrino: 50 mm

    • Velocità del mandrino: 6000 rpm

    • Diametro utensile: max. 232 mm

    • Cerchio zero utensile: 130-140 mm

    • Lunghezza di serraggio utensile: 320 mm

    • Campo di regolazione assiale/radiale: 240/80 mm

    • Numero di posizioni utensile: 4 x 80 mm

    • Regolazione assiale: idraulica

  • Freni meccanici del mandrino

    • Per mandrini di profilatura

    • Per le unità di taglio trasversale e di profilatura/segatura

  • Unità di fresatura dei profili (orizzontale, superiore; davanti all'ultimo mandrino di profilatura)

    • Indicizzato radialmente: 2 posizioni

    • Indicizzato assialmente: 2 posizioni

    • Potenza del motore: 3 kW

    • Diametro del mandrino: 40 mm

    • Velocità del mandrino: 5850 rpm

    • Oscillazione dell'utensile: 130 mm

    • Lunghezza di serraggio utensile: 40 mm

    • Campo di regolazione assiale: 52 mm

    • Campo di regolazione radiale: 125 mm

  • Unità di fresatura dei profili (verticale, destra; all'estremità della macchina)

    • Indicizzato radialmente: 2 posizioni

    • Indicizzato assialmente: 2 posizioni

    • Potenza motore: 3 kW

    • Diametro del mandrino: 40 mm

    • Velocità mandrino: 5850 giri/min.

    • Oscillazione dell'utensile: 210 mm

    • Lunghezza di serraggio utensile: 160 mm

    • Campo di regolazione assiale: 90 mm

    • Campo di regolazione radiale: 100 mm

  • Mandrino per tenonatura e scanalatura in lunghezza (lunghezza di serraggio utensile 640 mm, anziché mandrino da 320 mm)

    • Potenza del motore: 15 kW

    • Velocità del mandrino: 2925 giri/min

    • Numero di posizioni utensile: 8 x 80 mm

    • Campo di regolazione assiale: 560 mm

Dotazione aggiuntiva

• Luce di guida laser per la troncatrice per il rilevamento delle sezioni

• Dispositivo per finestra di studio

  • Arresto di lunghezza girevole +/- 60° con display digitale elettronico e bloccaggio pneumatico

  • Barra di riscontro scorrevole

  • Pressione speciale per la produzione di pezzi inclinati

  • Limitazione: spessore del legno max. 120 mm

  • A -60°: larghezza del pezzo max. 110 mm con lunghezza del tenone di 80 mm o max. 150 mm con controprofili

• Pacchetto di fresatura

  • Dispositivo di sincronizzazione con immersione automatica (sul 1° mandrino di profilatura)

  • Guida di supporto con cinghia di scorrimento

  • Rullo di avanzamento ad alta/bassa cadenza fino al 2° mandrino di profilatura per accorciare il percorso di fresatura

  • Ampliamento del software con 100 tipi di fresatura liberamente programmabili

• Due rulli di avanzamento a cadenza assiale di fronte a entrambi i mandrini di profilatura per la produzione di pezzi stretti e corti

• Guida a pioli

  • Barra di guida temporizzata automaticamente nella battuta per la produzione di pioli

  • Barra di supporto dei pioli dall'alto nell'area dell'unità di fresatura del profilo verticale destro all'estremità della macchina

• Regolazione elettronica dell'altezza di avanzamento con display digitale elettronico

• Sistema di tornitura automatico per l'uso da parte di un solo operatore, incluso il nastro trasportatore
