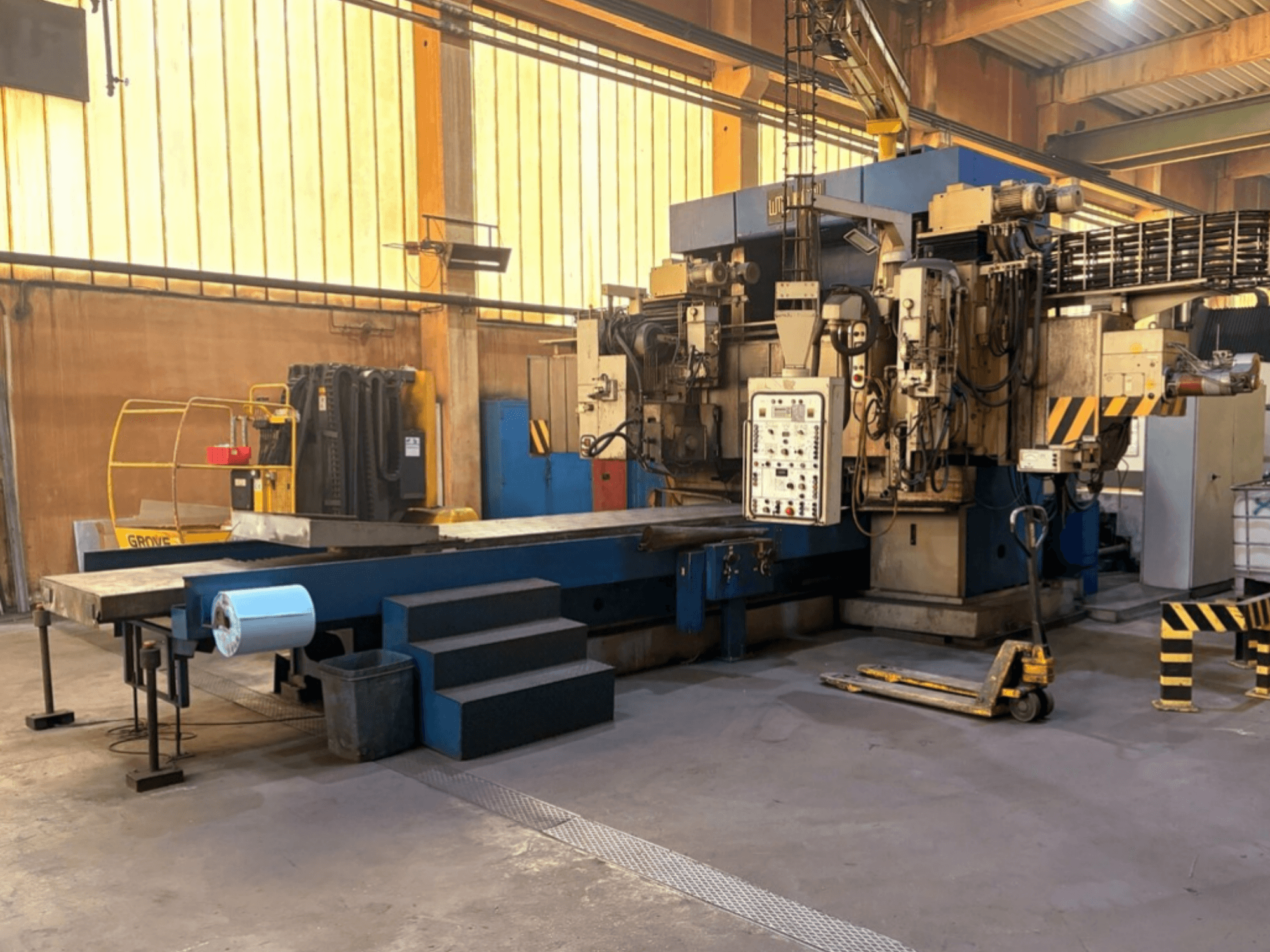

WMW-Heckert - SZ10-10-03DE-GRI-WMW-1989-00001

- Lunghezza di fresatura / lavorazione: 3.000 mm

- Larghezza di rettifica / lavorazione: 1.250 mm

- Altezza di rettifica / di lavoro: 1.000 mm

- Larghezza libera tra le colonne: 1.410 mm

- Larghezza di passaggio tra i coperchi: 1.310 mm

- Altezza libera: max. 1.120 mm

- Altezza del piano rispetto al pavimento dell'officina: circa 785 mm

- Superficie del piano di serraggio: 3.230 x 1.000 mm

- Scanalature a T (secondo TGL 3045): 8 scanalature; larghezza 22H12 mm; interasse 125 mm

- Carico ammissibile sul piano: 3.150 kg/m (distribuito uniformemente)

- Peso massimo del pezzo: 9.450 kg

- Velocità del piano: regolabile in continuo da 2 a 50 m/min

- Velocità di traslazione della traversa: 560 mm/min

- Dimensioni d'ingombro della macchina (L x P x A): circa 10.700 x 7.395 x 4.710 mm

- Peso totale della macchina: 39,3 t (targa identificativa) / circa 50.000 kg (scheda tecnica)

- Alimentazione principale: 3N~ / 50 Hz, 380 V - Tensione di comando: 110 V

- Tensione ausiliaria: 24 V - Potenza assorbita: 126 kW

- Corrente nominale della macchina: 190 A - Fusibile di alimentazione di rete: 224 A ad azione ritardata

- Supporti di rettifica: supporto per rettifica piana e supporto di rettifica orientabile

- Comando / Interfaccia: pannello di comando girevole dotato di un pannello Siemens SIMATIC OP3 e comandi/manopole analogici
