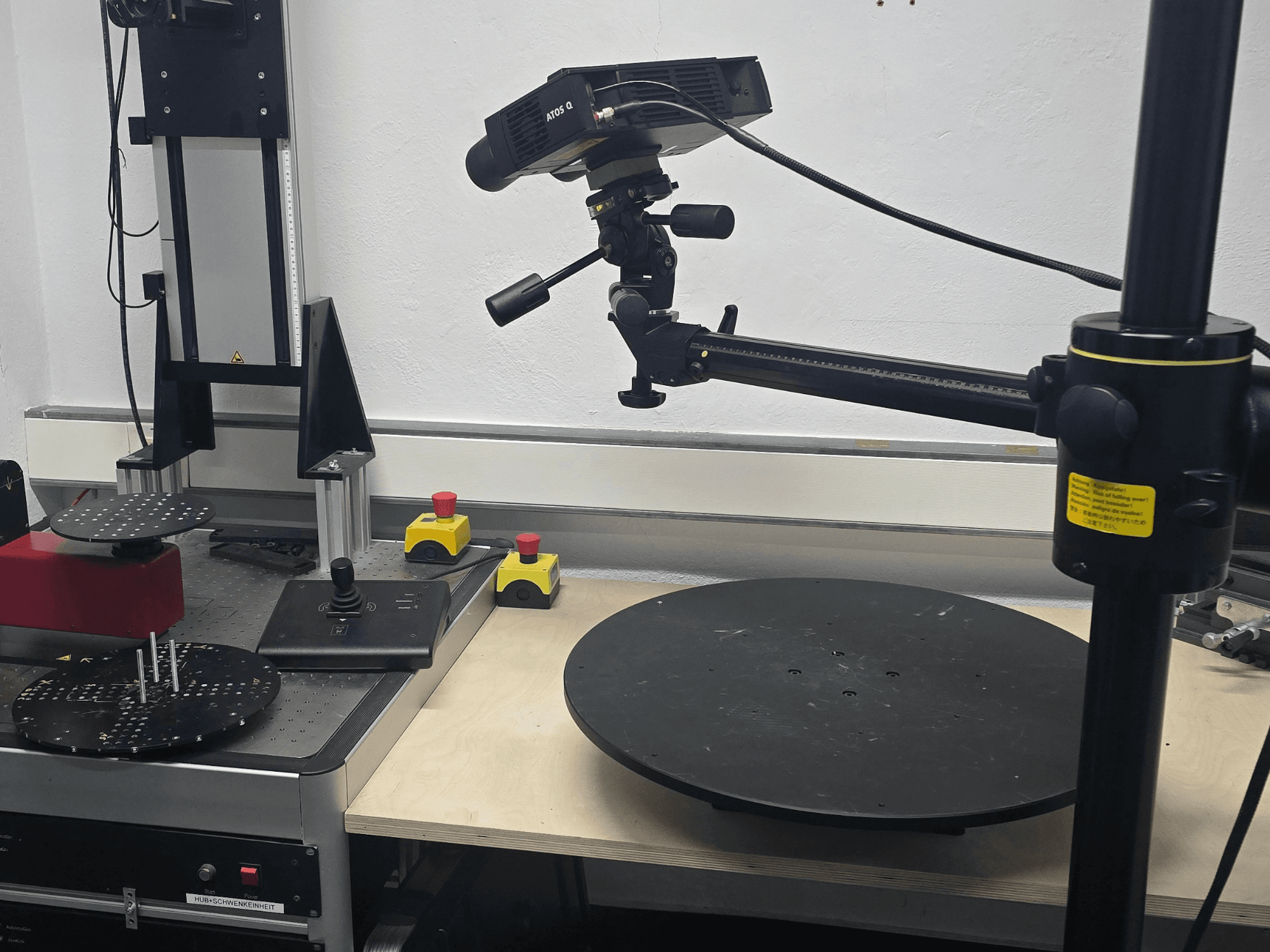

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Risoluzione delle telecamere: 2 telecamere CMOS da 12 megapixel (4112 x 3008 pixel)

- Ore di funzionamento/di lavoro: 1.529 h (Tempo di lavoro complessivo / Tempo di revisione)

- Volumi di misura (MV) e specifiche:

* MV50: 50 x 35 x 20 mm; Distanza tra i punti (12M): 0,012 mm; Distanza di misurazione: 490 mm; Lunghezza focale dell’obiettivo della telecamera: 90 mm; Lunghezza focale dell’obiettivo del proiettore: 60 mm; Punti di riferimento: Ø 0,4 mm; Oggetto di calibrazione: CP40/MV60

* MV100: 100 x 70 x 60 mm; Distanza tra i punti (12M): 0,029 mm; Distanza di misura: 490 mm; Lunghezza focale dell’obiettivo della fotocamera: 50 mm; Lunghezza focale dell’obiettivo del proiettore: 27 mm; Punti di riferimento: Ø 0,8 mm; Oggetto di calibrazione: CP40/MV100

* MV170: 170 x 130 x 130 mm; Distanza tra i punti (12M): 0,044 mm; Distanza di misurazione: 490 mm; Lunghezza focale dell’obiettivo della fotocamera: 35 mm; lunghezza focale dell’obiettivo del proiettore: 20 mm; punti di riferimento: Ø 0,8 mm; oggetto di calibrazione: CP40/MV170

* MV270: 270 x 200 x 200 mm; Distanza tra i punti (12M): 0,064 mm; Distanza di misurazione: 490 mm; Lunghezza focale dell’obiettivo della fotocamera: 25 mm; Lunghezza focale dell’obiettivo del proiettore: 14 mm; Punti di riferimento: Ø 1,5 mm; Oggetto di calibrazione: CP40/MV320

* MV350: 350 x 260 x 260 mm; Distanza tra i punti (12M): 0,091 mm; Distanza di misurazione: 490 mm; Lunghezza focale dell’obiettivo della telecamera: 16 mm; Lunghezza focale dell’obiettivo del proiettore: 10 mm; Punti di riferimento: Ø 1,5 mm; Oggetto di calibrazione: CP40/MV320

* MV500: 500 x 370 x 320 mm; Distanza tra i punti (12M): 0,124 mm; Distanza di misurazione: 490 mm; Lunghezza focale dell’obiettivo della telecamera: 12 mm; Lunghezza focale dell’obiettivo del proiettore: 6 mm; Punti di riferimento: Ø 3,0 mm; Oggetto di calibrazione: CP40/MV560

- Temperature effettive di funzionamento del sistema (schermata di stato):

* temp0 scheda monoblocco: 44,0 °C

* temp1 Legno: 25,5 °C

* temp2 Aria: 21,7 °C

* temp3 LED: 36,0 °C

* temp4 Frame-P: 27,8 °C

* temp5 DMD-P: 29,4 °C

* temp6 Obiettivo: 29,7 °C

- Velocità delle ventole: Ventola elettronica: 4237 giri/min; Ventola della lampada: 4359 giri/min

- Orientamento del sistema: Inclinazione: 14,9°; Rotazione: -3,7°

- Capacità di carico della tavola rotante: max. 150 kg (o max. 40 kg a seconda della configurazione di installazione)

- Capacità di carico dell’unità di inclinazione e rotazione: max. 5 kg

- Specifiche del laptop della workstation mobile (Dell Precision 7760): display da 17", CPU Intel octa-core a 64 bit da 2,6 GHz, 64 GB di RAM, scheda grafica NVIDIA Quadro OpenGL, SSD da 1 TB, I/O: Wi-Fi, LAN, 3 porte USB 3.2 / Thunderbolt 4

- Accessori e attrezzature inclusi: treppiede, 4 campi di misura (MV50, MV100, MV270, MV500) con piastre di calibrazione, unità rotante/panoramica con sollevatore, tavola rotante con unità di controllo da 19", controller mobile, convertitore con scheda di elaborazione immagini (da fibra ottica a Thunderbolt 3), Borsa da trasporto, alimentatore, licenza software su dongle
