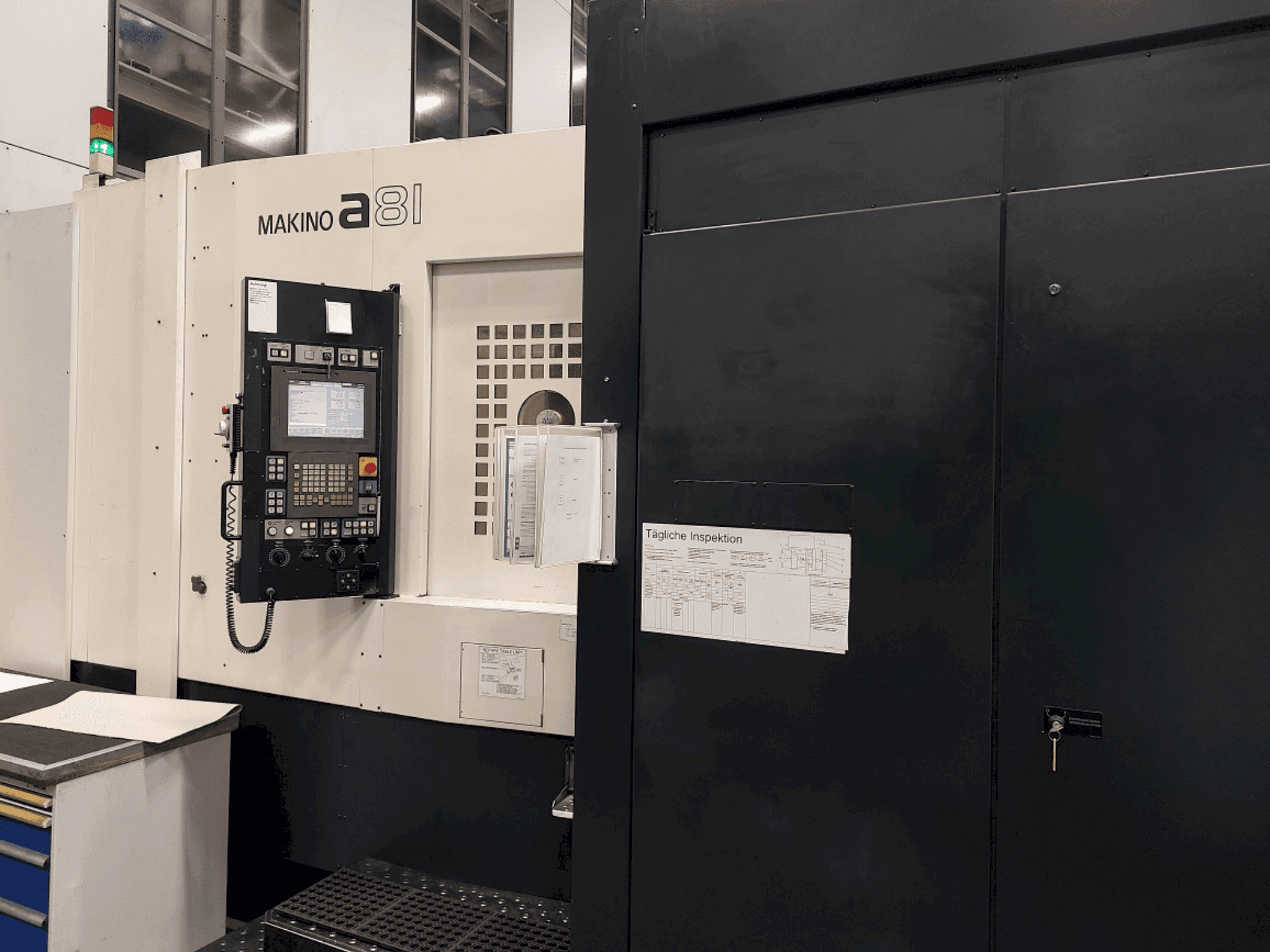

Makino - a81DE-MIL-MAK-2008-00002

Attrezzatura aggiuntiva

• Raffreddamento del mandrino

• Sistema di serbatoi con filtro a nastro compatto Knoll, 3200 litri

• Alimentazione del refrigerante attraverso il mandrino

• Aspirazione delle nebbie d'olio

• Nastro trasportatore raschiatore

• Kit di conversione per funzionamento stand-alone (attualmente utilizzato come macchina di sistema)

Vantaggi della macchina

Vantaggi tecnici della macchina

• Movimento trasversale (asse x) della colonna: 900 mm

• Regolazione in altezza (asse y) dell'unità mandrino: 800 mm

• Movimento longitudinale (asse z) della tavola: 1020 mm

• Diametro di rotazione consentito nell'area di lavoro: 1000 mm

• Altezza massima di rotazione dalla superficie del pallet Altezza di rotazione dalla superficie del pallet: 1300 mm

• Dimensioni del pallet: 630 x 630 mm

• Pallet - nc - tavola rotante con 4° asse nc

• Risoluzione di ingresso: 0. 001°

• Precisione di posizionamento: ± 3 archi di secondo

• Magazzino utensili con 242 slot di stoccaggio

• Illuminazione e filtraggio:

  • Illuminazione del magazzino (retrofitting).

  • Pompa e filtraggio grossolano per il lavaggio del letto e dell'area di lavoro.

  • Vello filtrante da 100 µm.

• Sistemi di raffreddamento:

  • Raffreddamento interno attraverso il mandrino (IKZ).

  • Stadi di pressione fino a 50 bar.

  • Filtro a doppia commutazione da 40 µm.

  • Predisposizione per il montaggio di una pompa di raffreddamento esterna.

• Software e controllo:

  • Fanuc Macro B.

  • Funzionalità HD-Skip.

Opzionale

• Stoccaggio e pallet:

  • Include due pallet.

  • Capacità portautensili: 241 pezzi.

Informazioni aggiuntive

Alimentazione 400 V, CA trifase, 50 Hz Potenza nominale: 72 kVA Sistema di controllo Opzioni per 48 punti zero e Custom Macro B Monitoraggio della durata dell'utensile Rilevamento della rottura dell'utensile Controllo adattativo dell'avanzamento Aria compressa attraverso il mandrino Filtro a nastro compatto Knoll, 3200 litri Separatore magnetico Filtro a doppia commutazione per IKZ Alimentazione del refrigerante attraverso il mandrino Aria compressa attraverso il mandrino Estrazione della nebbia d'olio Trasportatore a nastro raschiante Sistema di controllo: Makino Pro5 Opzioni per 48 punti zero e Macro B personalizzata Monitoraggio della durata dell'utensile Rilevamento della rottura dell'utensile (parallelamente al funzionamento principale) Controllo adattativo dell'avanzamento Kit di conversione per funzionamento autonomo (attualmente utilizzato come macchina di sistema (FFS/FMS)) Cambio pallet con posizionamento di 2 pallet a cicli alternati su una stazione posizionata all'esterno dell'area di lavoro Portapallet ruotabile, indicizzato a intervalli di 90°, posizione 0 monitorata elettronicamente Codifica per la chiamata automatica del programma al momento dell'inserimento del pallet Stazione di stoccaggio pallet protetta da un dispositivo di protezione e interblocco elettrico
