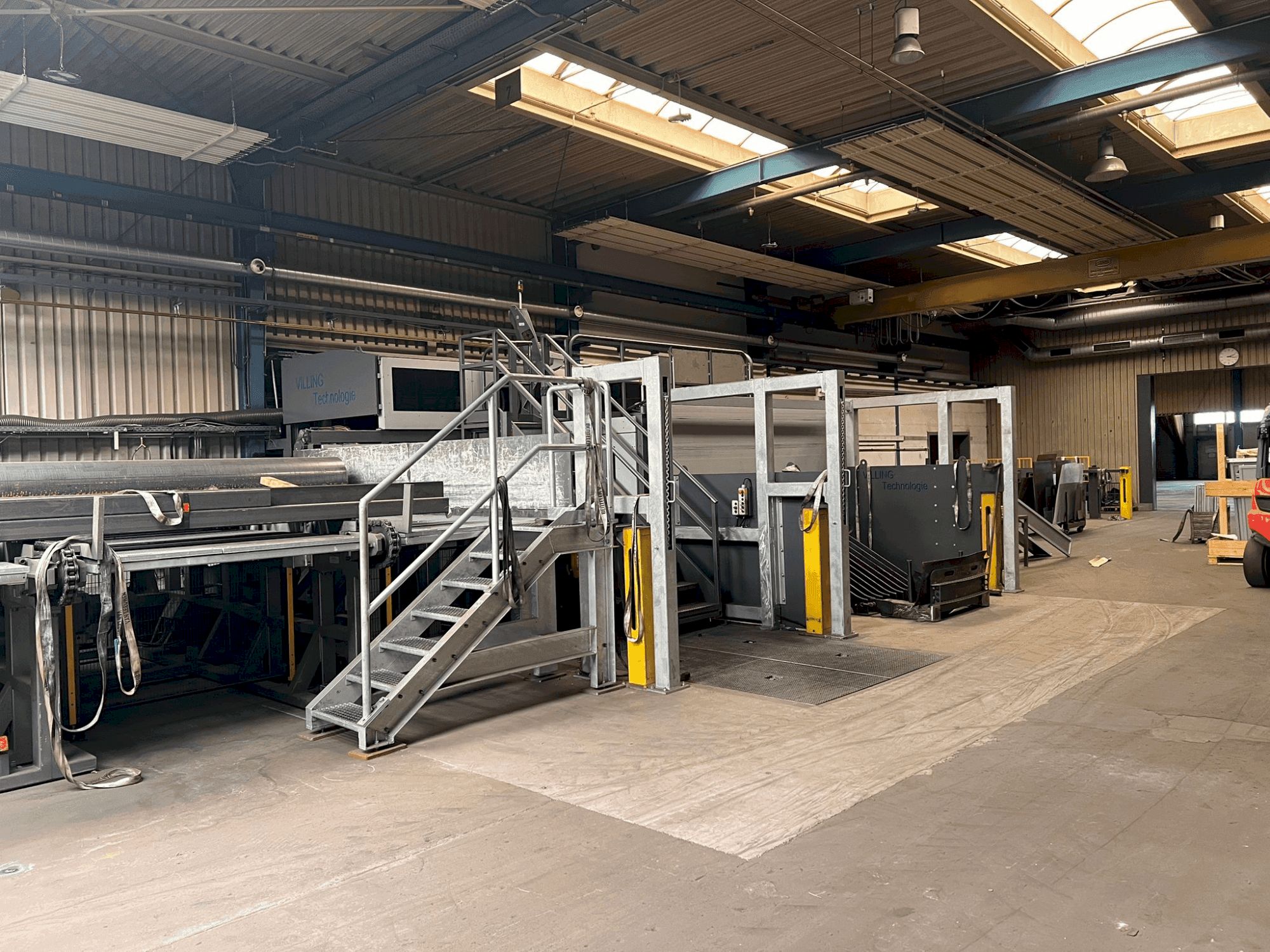

ADIGE - LT 20DE-CUT-ADI-2015-00001

Dotazione supplementare

• Sistema di taglio laser 3D a 5 assi a controllo CNC per tubi
• Cabina di protezione e recinzione di sicurezza
• Stazione di carico tubi con catena singola (catena doppia) L 14000 mm
• Disposizione per caricatore da 18 m
• Stazione di scarico pezzi prefabbricata con catena singola in versione base L 14000 mm
• Contenitore di raccolta dei rifiuti tagliato e catena di trasporto per la rimozione completamente automatica
• Software Artube CAD 3D con moduli software Artube CAD e CAM
• Estensioni e accessori per caricatore e scaricatore JUMBO
• Modulo sonda LP2 Renishaw
• Filtro per polveri sottili e sistema di aspirazione

Vantaggi della macchina

Vantaggi tecnici della macchina

• Impostazioni completamente automatiche con opzioni manuali
• Integrazione con sorgente laser rofin sinar dc035 senza compensatore
• Installazione dell'unità di raffreddamento interna con circuito chiuso per la sorgente laser
• Spessore massimo della parete: 16 mm nel taglio 3d per tubi in acciaio
• Peso massimo: 200 kg per metro
• Lunghezze delle barre lavorabili: da 4000 mm a 14000 mm
• Pezzi di lunghezza maggiore per lo scarico: da 3000 mm o fino a 18000 mm
• Scarico di pezzi lunghi: 3000 - 18000 mm tramite stazione di scarico frontale completamente automatica
• Lunghezza di scarico dei pezzi corti: fino a 3000 mm attraverso una stazione di scarico frontale completamente automatica con buffer dei pezzi finiti

Informazioni extra

Strumenti Potenza della sorgente laser: 3500 W Metodi di taglio: 2D e 3D fino a un massimo di 45 gradi Metodi di misurazione dei tubi: Torsione, centratura, localizzazione precisa della lavorazione di riferimento con la sonda RENISHAW e il software di misurazione
