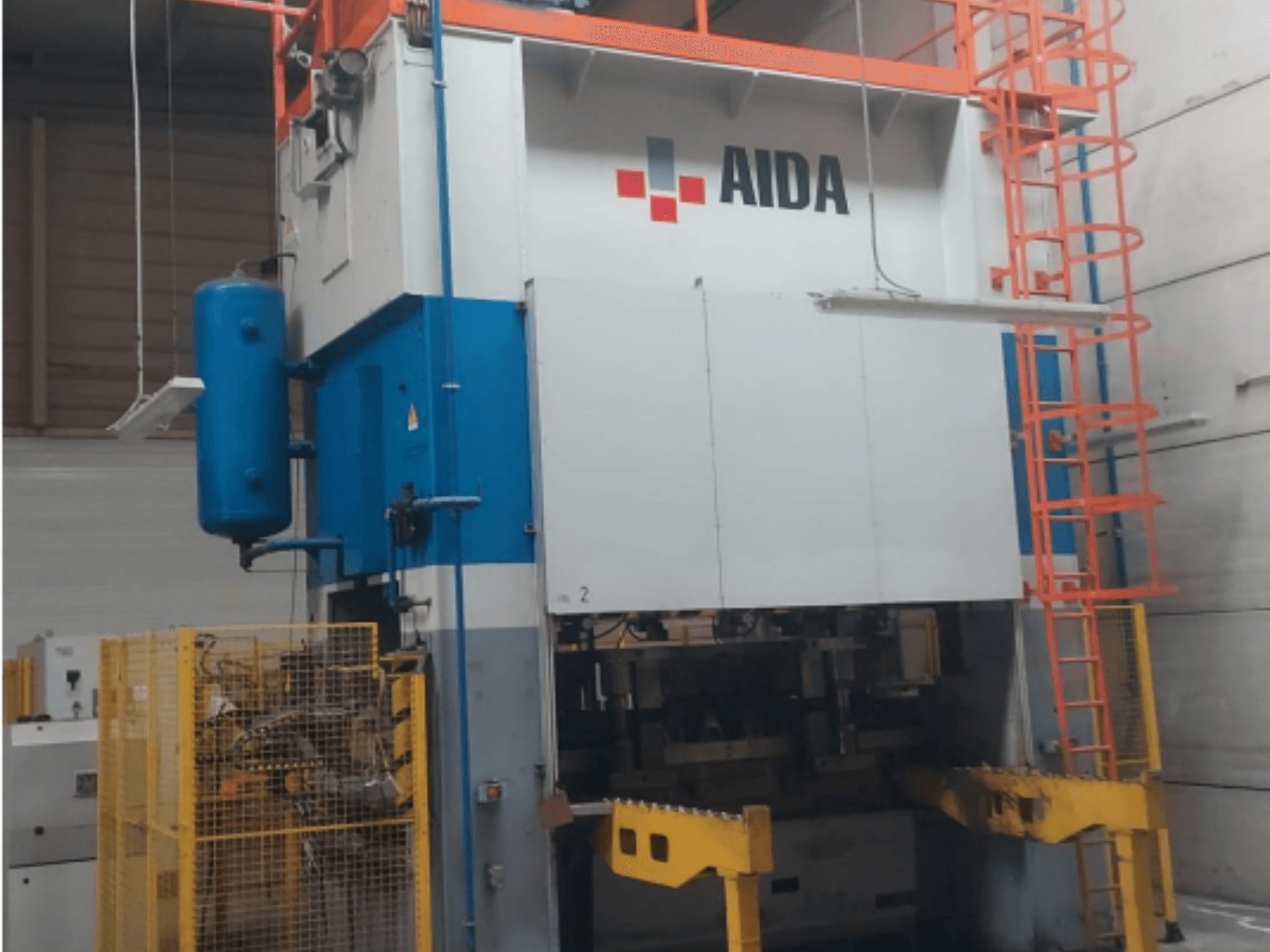

AIDA - 315/2MR/LD/TE 3ES-STA-AID-2013-00001

Principali dati tecnici:

• Capacità della pressa: 315 tonnellate

• Forza nominale della pressa: 3.150 kN

• Punto di capacità nominale: 12,7 mm sopra il punto morto inferiore (BDC)

• Posizione normale di arresto dell'albero a gomiti: Punto morto superiore (TDC)

• Lunghezza della corsa: 250 mm

• Regolazione della slitta: 160 mm

• Altezza di chiusura: 700 mm

• Velocità della slitta: 15-40 corse/min

• Velocità massima del volano: 628,5 giri/min.

• Ingressi massimi della frizione: 24 innesti/min

• Tempo di arresto: 0,386 s

• Distanza di sicurezza: 618 mm

Area di lavoro e stampo:

• Dimensione massima dello stampo: 2.250 × 750 mm

• Peso massimo dello stampo sulla slitta: 10.200 kg

Struttura della macchina:

• Struttura del telaio: Telaio a doppio montante (lato diritto)

• Sistema di azionamento: Doppia biella (doppio pitman)

• Guida della slitta: Slitta guidata

• Tipo di movimento: Pressa meccanica a manovella

• Movimento della slitta: Movimento alternativo verticale

• Movimento dell'asse principale: Azionamento dell'albero a gomito rotante

• Regolazione della slitta: Regolazione motorizzata della slitta

Sistema di ammortizzazione:

• Tipo: Cuscino di trazione integrato

• Forza massima del cuscino: 3.450 daN a 0,6 MPa

Sistemi e sicurezza:

• Cilindri di controbilanciamento: Sì

• Forza di controbilanciamento: 102 kN a 6 bar

• Sistema di frizione e freno: Pneumatico

• Sistema di lubrificazione: Lubrificazione automatica centralizzata

• Sistema di sicurezza: Integrato

• Protezione dell'operatore: Inclusa

• Predisposizione per l'automazione: Sì

Note sulle prestazioni e sulla sicurezza:

• Struttura del telaio a doppio montante ad alta rigidità

• Trasmissione a doppio pozzetto per migliorare il parallelismo delle slitte e la distribuzione del carico

• Freno a frizione pneumatico per un funzionamento affidabile e un arresto rapido

• Progettato per l'integrazione con sistemi di alimentazione e trasferimento automatici
