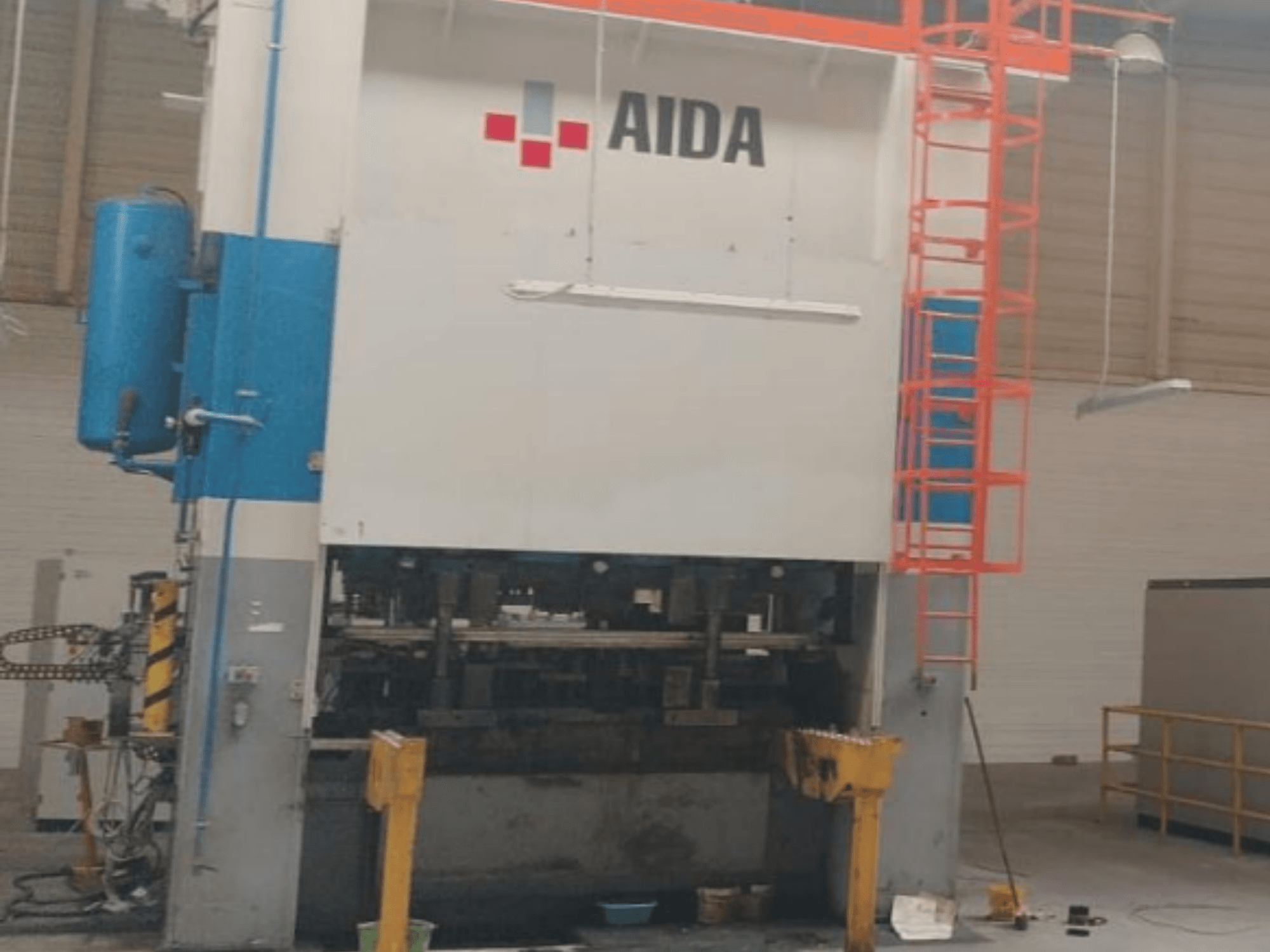

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Dati tecnici principali:

• Capacità della pressa: 315 tonnellate

• Forza nominale di pressatura: 3.150 kN

• Punto di capacità nominale: 12,7 mm sopra il PMS

• Posizione normale di arresto dell'albero motore: PMS

• Corsa: 250 mm

• Regolazione della slitta: 160 mm

• Altezza di chiusura: 700 mm

• Velocità della slitta: 15–40 corse/min

• Velocità massima del volano: 628,5 giri/min

• Massimo numero di innesti della frizione: 24/min

• Tempo di arresto: 0,386 s

• Distanza di sicurezza: 618 mm

Area di lavoro e stampo:

• Dimensioni massime dello stampo: 2.250 × 750 mm

• Peso massimo dello stampo sulla slitta: 10.200 kg

Struttura della macchina:

• Tipo di telaio: telaio a doppia colonna (a fianchi dritti)

• Sistema di azionamento: doppia biella (doppio pitman)

• Guida della slitta: slitta guidata

• Tipo di movimento: pressa a manovella meccanica

• Movimento della slitta: movimento alternativo verticale

• Movimento dell'asse principale: trasmissione ad albero a gomiti rotante

• Regolazione del pistone/carrello: motorizzata

Sistema di cuscinetti:

• Tipo: ammortizzatore di trafilatura integrato

• Forza massima dell'ammortizzatore: 3.450 daN a 0,6 MPa

Sistemi ausiliari:

• Cilindri di controbilanciamento: sì (forza di controbilanciamento 102 kN a 6 bar)

• Sistema frizione e freno: pneumatico

• Sistema di lubrificazione: lubrificazione automatica centralizzata

• Sistema di sicurezza: integrato

• Protezione operatore: inclusa

• Predisposizione per l'automazione: sì

Caratteristiche principali in termini di prestazioni e sicurezza:

• Struttura a doppio montante ad alta rigidità

• Trasmissione a doppio pitman per un miglior parallelismo della slitta e una migliore distribuzione del carico

• Frizione-freno pneumatico per un funzionamento affidabile e un arresto rapido

• Sistemi integrati di sicurezza e protezione dell'operatore

• Progettato per l'integrazione con sistemi automatici di alimentazione e trasferimento

Sistemi ausiliari:

• Cilindri di controbilanciamento: sì (forza di controbilanciamento 102 kN a 6 bar) (inclusi)

• Sistema frizione e freno: pneumatico (incluso)

• Sistema di lubrificazione: lubrificazione automatica centralizzata (inclusa)

• Cuscino di trazione: integrato (incluso)

• Sistema di sicurezza: integrato (incluso)

• Protezione operatore: sì (inclusa)

• Predisposizione per l'automazione: sì (inclusa)

• Altre dotazioni opzionali: non incluse
