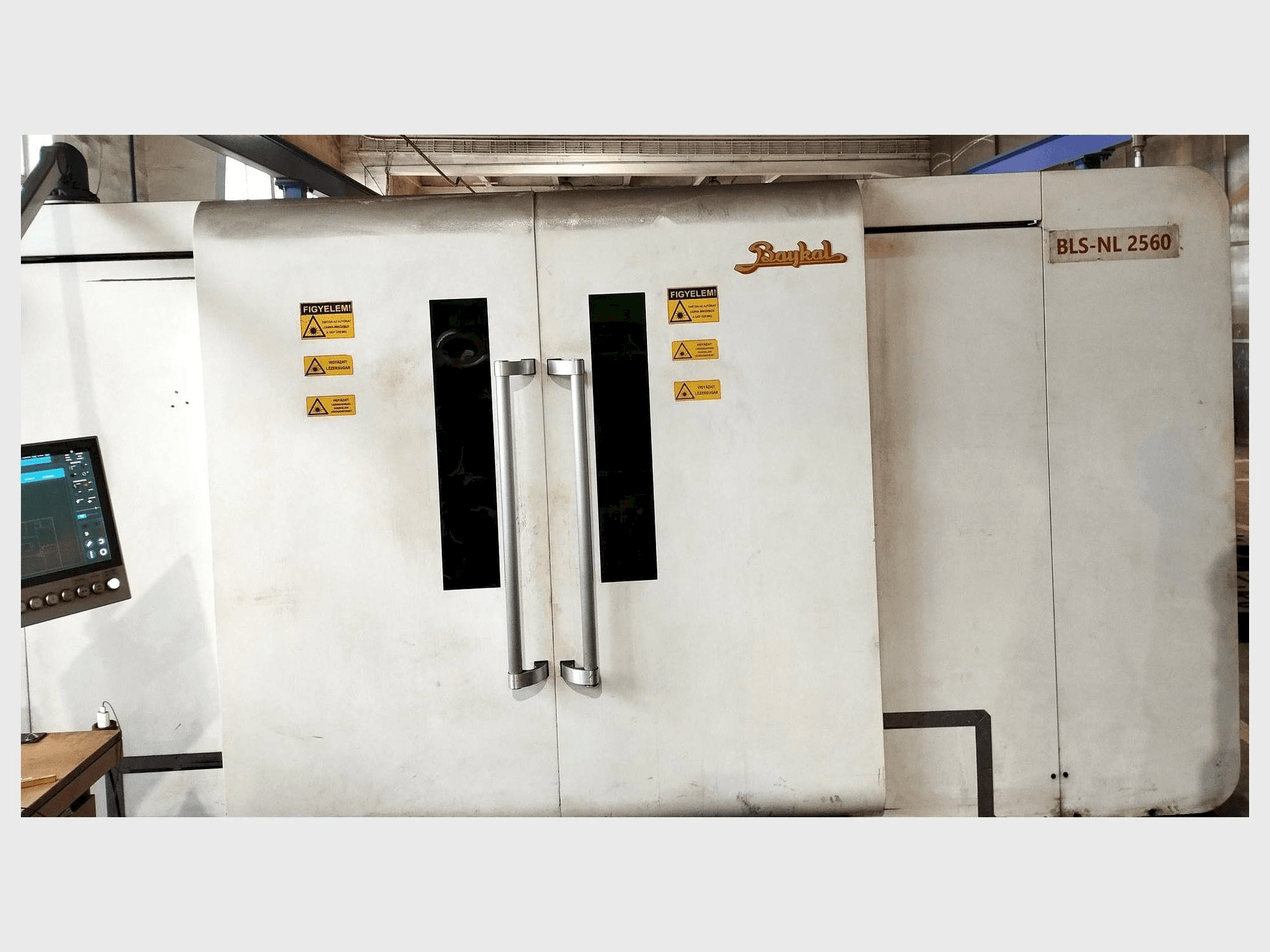

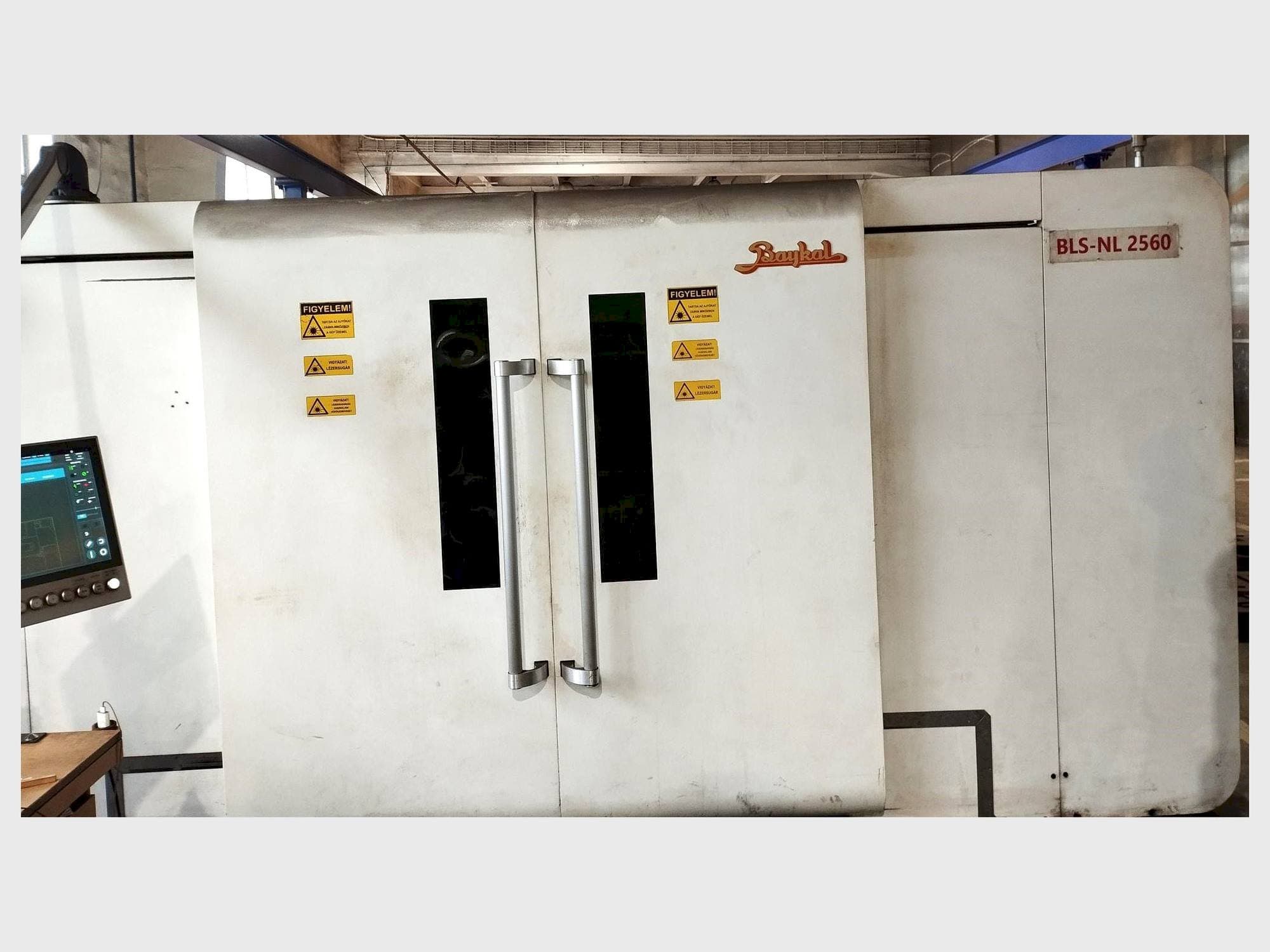

Baykal - BLS-NL 2060 4kW FiberHU-LAS-BAY-2014-00001

Dotazione supplementare

• Software di nesting LANTEK Expert Cut II / Metalix AutoNest PRO
• Pulizia e calibrazione degli ugelli automatica
• L'estrattore di fumi include 1000 m 3 /h
• Sistema lineare ad alte prestazioni e precisione Controllo CNC Beckhoff
• Raffreddamento a doppia circolazione d'acqua
• Sistema di resa/erogazione/dosaggio del fascio di fibre ottiche Sistema operativo basato su Windows
• Pannello di controllo CNC liberamente ruotabile e posizionabile a 360 gradi
• Cambio pallet automatico (doppio vassoio di carico) con sollevamento idraulico, sistema di azionamento motorizzato integrato
• Selezione gas ausiliario programmabile (aria / ossigeno / azoto) 1-25 bar Testa di taglio Precitec avanzata (aria con soffiaggio trasversale)
• Sistema automatico di pulizia e calibrazione degli ugelli Sistema standard di aspirazione dei fumi, sistema Lantek CAD/CAM - Sistemi di sicurezza integrati

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Baykal utilizza una testa laser precitec, che consente di ottenere i migliori risultati e prestazioni di picco costanti sulla superficie del materiale del prodotto finale.
• Grazie al sensore capacitivo, la distanza tra la testa del laser e il pezzo è costante.
• La testa laser è dotata di un sistema a cassetta.
• La testa di taglio comprende anche uno specchio di protezione della lente. Lo specchio protegge la lente di taglio, garantendone una lunga durata. Lo specchio di protezione, facile da sostituire e poco costoso, consente di lavorare senza problemi con le lenti.
• La testa di taglio è dotata di un sistema di protezione anticollisione. In caso di collisione con il pezzo, la testa si stacca facilmente per evitare ulteriori danni.
• Pulizia automatica degli ugelli e regolazione // sistema di controllo ed erogazione del gas
• La macchina è dotata di un sistema di selezione automatica dei gas. A seconda del processo di taglio, la macchina seleziona e regola automaticamente i gas di taglio e ausiliari. Le linee di azoto a bassa e alta pressione, di ossigeno e di aria per il taglio e di gas ausiliari sono tutte collegate.
• Il software di controllo cnc twincat per i controlli beckhoff è un software di controllo basato su pc con funzionalità cnc complete che copre l'intera gamma di funzioni cnc classiche.
• Laser a fibra ipg photonics
• Il fascio laser viene creato all'interno della fibra e raggiunge la testa di taglio senza interruzioni, ad eccezione dell'accoppiatore del fascio o dell'interruttore.

Vantaggi tecnici della macchina

• Testa di taglio precitec procutter 2. 0
• Lenti di messa a fuoco 150 mm
• Guide lineari (bosch rexroth)
• Traslazione rapida 115 m/min. 150 m/min
• Velocità del vettore 165 m /min 215 m/min
• Accelerazione 2. 2g (22m/s2) 3. 0 g (30m/s2)
• Precisione di posizionamento assoluta ± 0. 02 mm ± 0. 01 mm
• Ripetibilità ± 0. 02 mm ± 0. 01 mm
• Velocità di avanzamento programmabile fino a 100 m/min fino a 125 m/min
• Tavolo di trasferimento motorizzato motorizzato - scambio automatico

Informazioni extra

Monitor touch screen - 320 GB di memoria per i dati del programma // Protezione fotoelettrica, copertura completa di serie // Finestra di protezione dell'obiettivo
