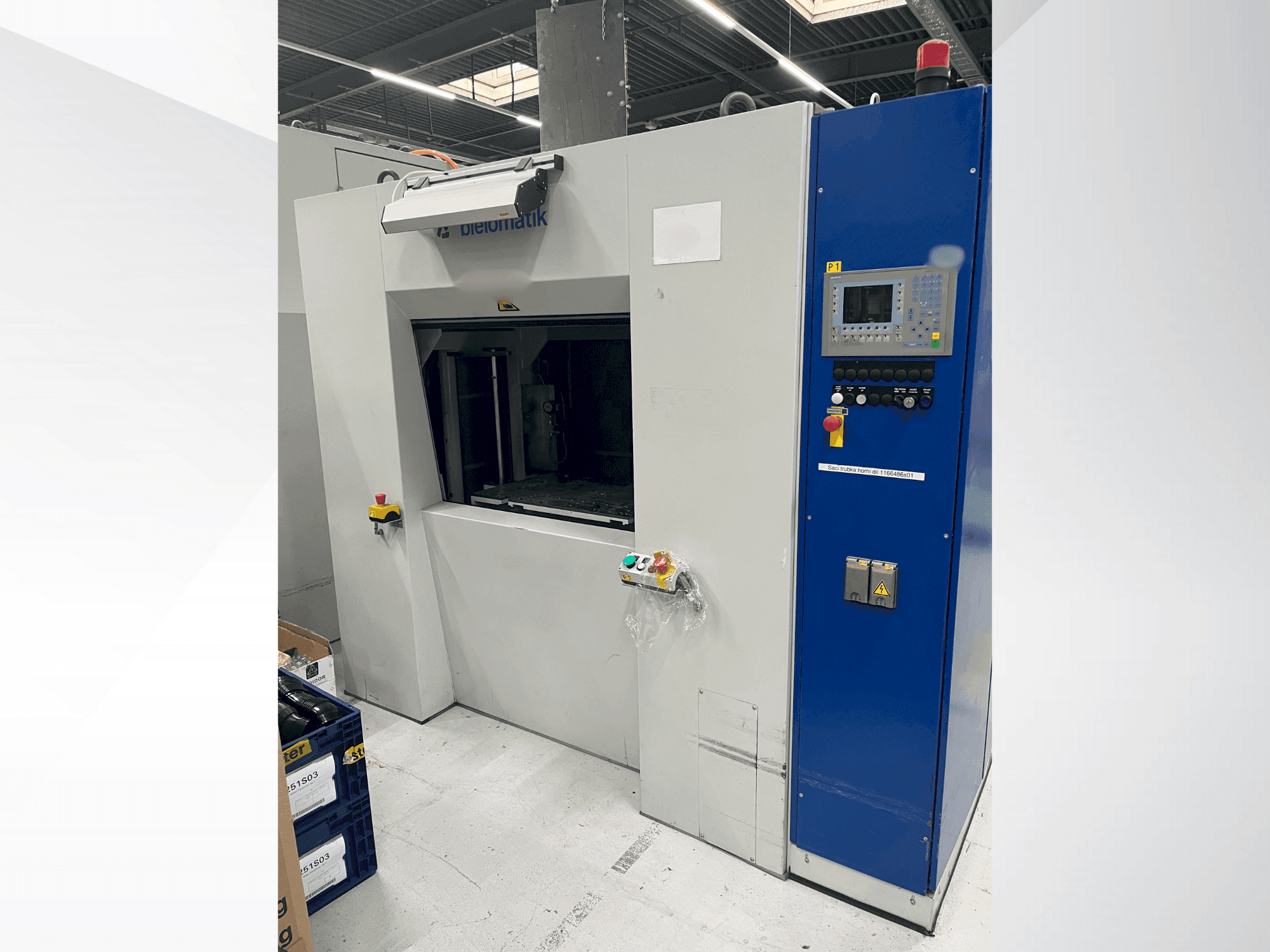

bielomatik - K3212DE-OTH-BIE-2014-00002

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Area di serraggio della piattaforma elevabile: max. 920 mm x 530 mm
• Area di serraggio dell'unità di vibrazione: max. 900 mm x 540 mm
• Ampiezza (setpoint): 0. 3-1. 2 mm con una risoluzione di ± 0. 01 mm
• Tolleranza, regolabile in passi: da ± 0. 1 mm a ± 0. 4 mm
• Gamma di frequenza: circa 170 hz - 240 hz
• Forza di saldatura: max. 11400 n
• Forze motrici: fino a max. 2 x 10700 n
• L'ampiezza deve essere impostata su un valore inferiore di circa 0,2 mm rispetto al gioco minimo delle parti di saldatura, per evitare di danneggiare l'unità di vibrazione.
• I tempi di ciclo dipendono da diversi fattori, tra cui la qualità e l'uniformità dei pezzi di saldatura, la manutenzione della macchina e la disponibilità dei pezzi di saldatura.

Vantaggi tecnici della macchina

• Tensione nominale: 3 fasi / 380 v
• Frequenza: 50 hz
• Corrente a pieno carico: 25 a
• Fusibile di protezione dell'alimentazione: 32 a
• Capacità di interruzione del cortocircuito: 10 ka
• Attrezzatura di potenza: 17 kva
• Tensioni di controllo: ac 230 v / dc 24 v
• Spazio richiesto: circa 5600 x 4800 mm
• Piano di sollevamento (corsa verticale): max. 500 mm
• Larghezza di apertura: max. 705 mm

Informazioni extra

Macchina ancora sotto tensione
