Biglia - B436 Y2IT-TUR-BIG-2017-00001

Name: Biglia B436 Y2
Brand: Biglia
SKU: IT-TUR-BIG-2017-00001
Price: 90000 EUR
Availability: InStock

90.000 €

prezzo gindumac

(Ex works)

ottieni un preventivo ufficiale

Visita la macchina

fai una controfferta

Scarica PDF

Hai altre domande? Contattaci!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili
Vendita Biglia B436 Y2 usata | gindumac.com

Mostra in lingua originale

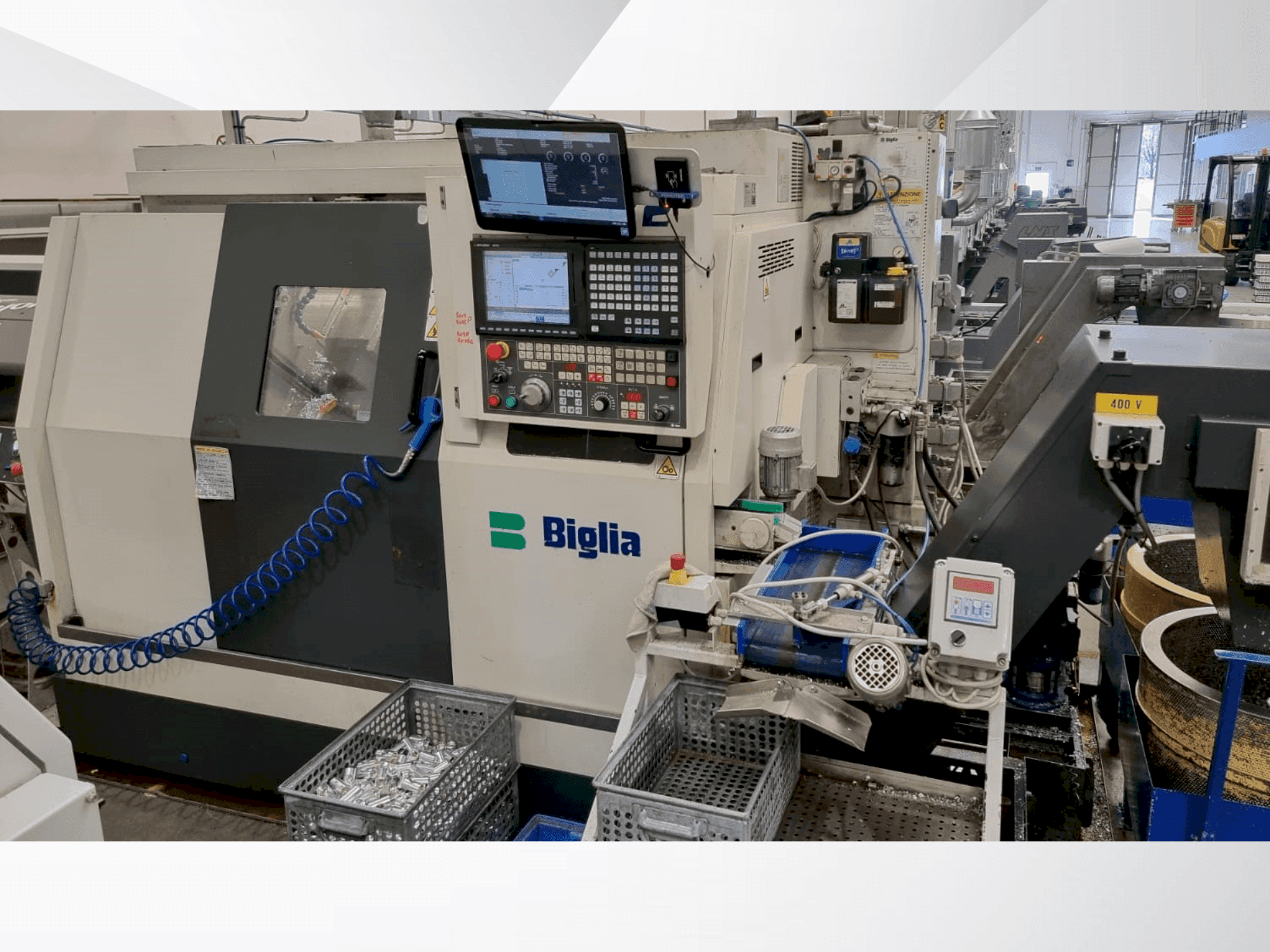

Questo tornio orizzontale a 8 assi Biglia B436 Y2 è stato prodotto nel 2017. Presenta una robusta potenza di 40 kW e un mandrino ad alta velocità capace di 7000 giri/min. La macchina offre un diametro massimo di tornitura di 36 mm e un diametro del tubo di passaggio della barra di 37,5 mm. È dotata di un CNC Mitsubishi M730 VS-L e di un pannello di controllo Biglia. Ideale per lavorazioni di precisione, la macchina Biglia B436 Y2 che abbiamo in vendita. Contattateci per ulteriori dettagli su questo tornio orizzontale.

Panoramica

marca: Biglia
anno: 2017
MODELLO: B436 Y2
tipo di applicazione: Tornitura
Località: Italia
tipo di macchina: Tornio orizzontale
disponibilità: Immediata
marca unità di controllo: MITSUBISHI

Informazioni tecniche - Biglia B436 Y2

Informazioni generali

Lunghezza macchina: 1515 mm
Larghezza macchina: 3687 mm
Altezza macchina: 1992 mm
Peso della macchina: 4700 kg

Sistema di controllo

Marca: MITSUBISHI
Modello: M730 VS-L

Trasmissione principale

Intervallo di velocità del mandrino: 7000 rpm 1/MIN
Potenza motore mandrino: 11 kW

Movimento

Movimento ASSE-X: 85 MM
Movimento ASSE-Y: 50 MM
Movimento ASSE-Z: 300 MM

Dotazione supplementare

- Portautensili / Revolver 1 con 8 posti utensile / Sistema di utensili a gambo cilindrico 25 x 48 mm / Torretta 2 con 6 posti utensile.
- Convogliatore trucioli: Altezza di scarico 650 mm / Impianto idraulico: Portata 19 l/min. / Pressione del sistema 90 bar.
- Volume di riempimento 50 litri / Sistema di raffreddamento: portata 40 l/min / pressione del sistema 4 bar / volume di riempimento 210 litri.
- Dispositivo di alimentazione del materiale: diametro dell'asta max 52 mm.
- Corsa di avanzamento max. 80 mm / Forza di avanzamento 3000 N / Dispositivo di espulsione per mandrino sincronizzato: corsa di espulsione 40 mm.
- Dispositivo idraulico di espulsione e lavaggio: corsa di espulsione 40 mm / Dispositivo di retroforatura: max. 5 utensili fissi. 5 utensili fissi.
- Max. 3 utensili fissi e 2 azionati / Velocità 6000 min-1. / Coppia 8 Nm / Foro di montaggio utensile 25 mm.

Informazioni aggiuntive

Vantaggi della macchina

Vantaggi tecnici della macchina:
- - Asse x: 85 mm (asse x₁), 85 mm (asse x₂), 170 mm (asse x₃) / asse y: 50 mm (+25/-25) (asse y₁), 50 mm (+25/-25) (asse y₂) / asse z: 300 mm (asse z₁), 300 mm (asse z₂), 340 mm (asse z₃).
- - Impianto idraulico: capacità del serbatoio: 25 litri / potenza del motore: 2. 2 kw / pressione massima: 40 bar.
- - Sistema di lubrificazione: capacità del serbatoio: 3 litri / la macchina è certificata ce.
- - Trasmissione motorizzata della torretta: potenza del motore del mandrino portautensili: 2. 2 kw.
- - Coppia massima: 22 nm.
- - Diametro della barra di alesatura: 20 mm.
- - Torrette: portautensili compatibili con i portautensili tipo: biglia. / dimensioni del gambo dell'utensile: 16x16 mm. / diametro della barra di alesaggio: 20 mm.

Informazioni extra

- Potenza: 40 kW, 70 A. Pannello di controllo: BIGLIA. Alimentazione: 400V 50Hz. Campo di lavoro: Diametro massimo di rotazione della barra: 36 mm. Diametro del tubo di passaggio della barra: 37,5 mm. Mandrino principale: Velocità massima: 7000 giri/min. Tipo di flangia del naso del mandrino: 115 mm. Foro del mandrino: 46 mm. Diametro interno dei tre cuscinetti anteriori: 75 mm. Potenza del motore del mandrino: 11 kW. Potenza continua del motore del mandrino: 7,5 kW. Potenza costante da: 1700 giri/min. Coppia massima: 62 Nm. Sezione di spinta del cilindro di chiusura del mandrino: 75 cm². Corsa del cilindro di chiusura della pinza: 26 mm. Forza di chiusura regolabile da 5 a 30 Bar. Forza di chiusura massima: 2250 daN. Contromandrino: Velocità massima: 7000 giri/min. Tipo di flangia del naso del mandrino: 115 mm. Foro del mandrino: 46 mm. Diametro interno dei tre cuscinetti anteriori: 75 mm. Potenza del motore del mandrino: 11 kW. Potenza continua del motore del mandrino: 7,5 kW. Potenza costante da: 1700 giri/min. Coppia massima: 62 Nm. Sezione di spinta del cilindro di chiusura del mandrino: 75 cm². Corsa del cilindro di chiusura della pinza: 26 mm. Forza di chiusura regolabile da 5 a 30 Bar. Forza di chiusura massima: 2250 daN. Slitta trasversale superiore: Asse Z₁ (slitta longitudinale): Corsa massima: 300 mm. Diametro/passo della vite: 25/10 mm. Velocità massima di rotazione: 30 m/min. Asse X₁ (slitta trasversale): Corsa massima: 85 mm. Diametro/passo della vite: 25/10 mm. Velocità massima rapida: 15 m/min. Asse Y₁ (slitta verticale): Corsa massima: 50 mm (+25/-25). Diametro/passo della vite: 25/5 mm. Velocità massima rapida: 15 m/min. Slitta trasversale inferiore: Asse Z₂ (slitta longitudinale): Corsa massima: 300 mm. Diametro/passo della vite: 25/10 mm. Velocità massima di rotazione: 30 m/min. Asse X₂ (slitta trasversale): Corsa massima: 85 mm. Diametro/passo della vite: 25/5 mm. Velocità massima rapida: 15 m/min. Asse Y₂ (slitta verticale): Corsa massima: 50 mm (+25/-25). Diametro/passo della vite: 25/5 mm. Velocità massima rapida: 15 m/min. Slitta trasversale del contromandrino: Asse Z₃ (slitta longitudinale): Corsa massima: 340 mm. Diametro/passo della vite: 25/10 mm. Velocità massima rapida: 30 m/min. Asse X₃ (slitta trasversale): Corsa massima: 170 mm (+85/-85). Diametro vite: 25/5 mm. Velocità massima rapida: 15 m/min.

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
