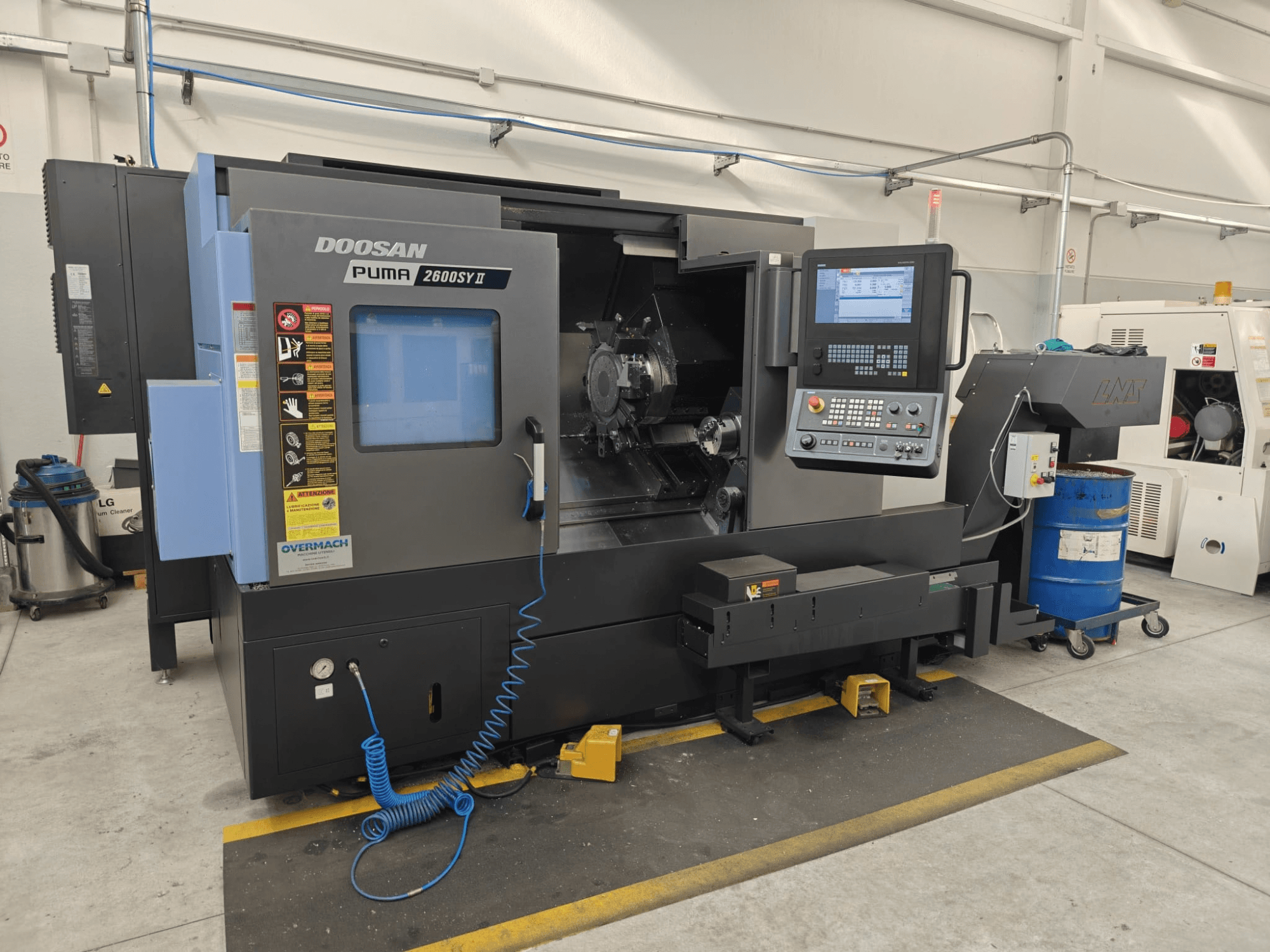

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Assi controllati: X, Z, Y, B, C1, C2

• Inclinazione del piano: 30°

Corsa e avanzamento rapido

• Corsa dell’asse B (submandrino): 830 mm

• Asse C1: ±360°

• Asse C2: ±360°

• Avanzamento rapido (X / Z / Y / B): 30 / 30 / 10 / 30 m/min

Mandrino principale

• Punta del mandrino: ASA A2-8

• Mandrino idraulico: 254 mm, a 3 ganasce

• Coppia massima: 730 Nm

• Foratura mandrino: 91 mm

• Diametro interno del tubo di trazione: 82 mm

• Motore del mandrino integrato

• Risoluzione di posizionamento C1: 0,001°

Contromandrino

• Punta del mandrino: ASA A2-5

• Mandrino idraulico: 170 mm, a 3 ganasce

• Intervallo di velocità: 60–6.000 giri/min

• Potenza motore: 18,2 kW

• Coppia massima: 220 Nm

• Foratura mandrino: 62 mm

• Diametro interno del tubo di trazione: 50 mm

• Motore integrato

• Risoluzione di posizionamento C2: 0,001°

• Corsa dell’espulsore del pezzo: 120 mm

Capacità di lavorazione

• Sbalzo massimo sul banco: 780 mm

• Sviluppo massimo in corrispondenza della porta anteriore: 680 mm

• Diametro massimo di tornitura: 376 mm

• Diametro massimo di tornitura: 376 mm

• Lunghezza massima di tornitura tra i centri: 760 mm

• Capacità massima della barra, mandrino principale: 81 mm

• Capacità massima della barra, mandrino secondario: 49 mm

• Capacità di fresatura decentrata (asse Y): 105 mm (±52,5 mm)

• Peso massimo del pezzo a sbalzo: 260 kg

• Peso massimo del pezzo con mandrino secondario: 520 kg

Torrella e utensili motorizzati

• Tipo di torretta: BMT-65

• Posizioni di indicizzazione della torretta: 24

• Stazioni utensili: 12 (tutte e 12 motorizzate)

• Tempo di indicizzazione: 0,15 / 0,65 sec

• Dimensioni utensile di tornitura: 25 × 25 mm

• Capacità utensili di alesatura: Ø50 mm / Ø32 mm

• Velocità utensile motorizzato: 50–5.000 giri/min

• Potenza utensile motorizzato: 4,1 / 7,79 kW

• Coppia massima dell’utensile motorizzato: 79,8 Nm

• Capacità ER-32: Ø3–20 mm

• Maschiatura rigida: Sì
