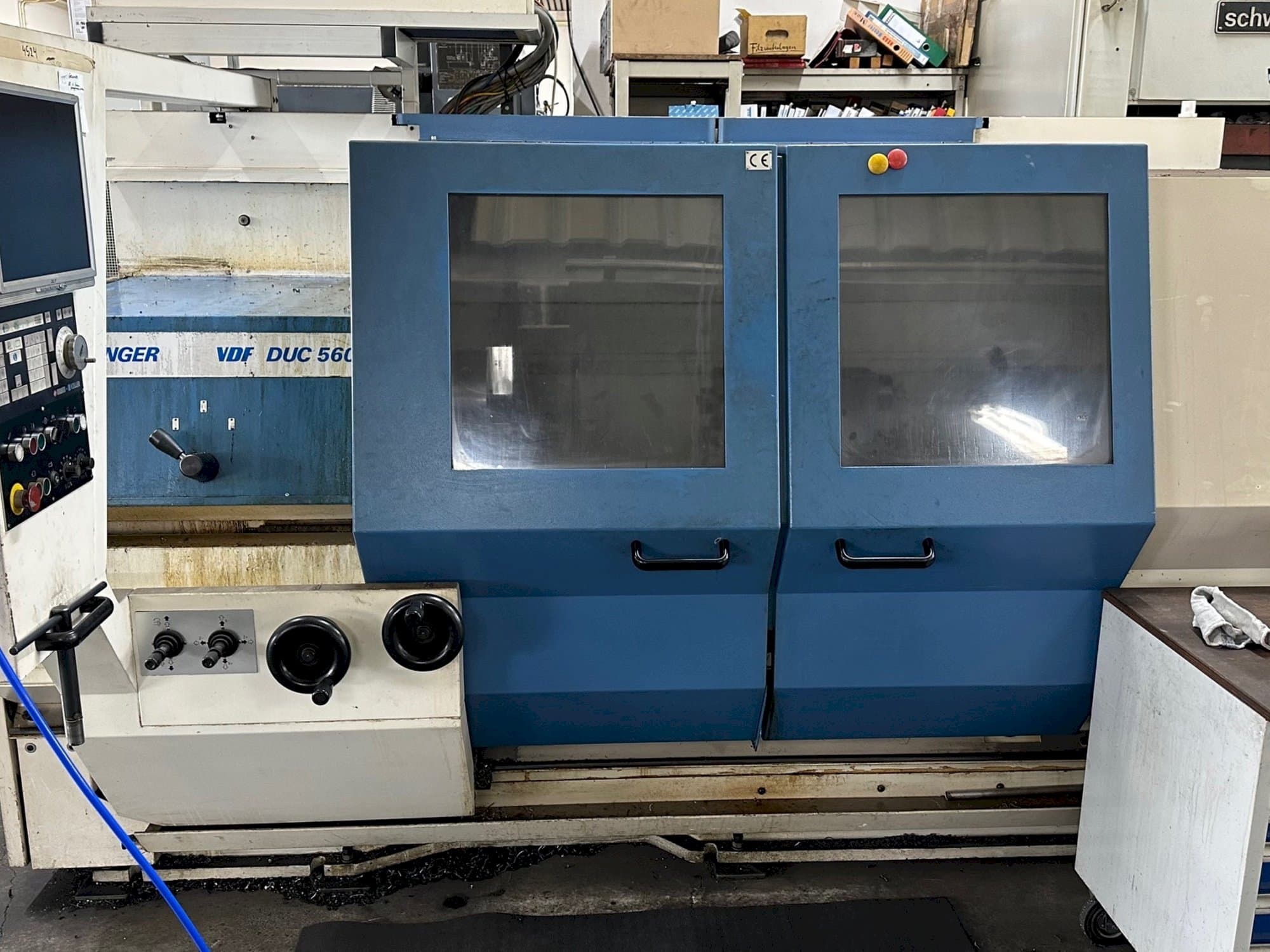

BOEHRINGER - DUC 560DE-TUR-BOE-1995-00001

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Foro del mandrino: 62 0 mm, cono interno del mandrino principale: 70 metri.
• Motore trifase a variazione continua (motore ac): 0-120
• Potenza di azionamento 60%/100%ed: 19/15 kw, coppia max. 60%/100% ed: 1800/1400 nm
• Stadi di marcia: 2, controllo dell'avanzamento %
• Velocità di taglio costante: 1-9999 m/min
• Influenza della velocità: 50-120%, visualizzazione del carico in % sullo schermo: 0-140%
• Servoazionamenti trifase (motore ac)
• Campo di avanzamento piano e longitudinale: 0. 01-50 mm/giro, forza di avanzamento longitudinale: 12500 n
• Max. Velocità di avanzamento piano (traslazione rapida): 5 m/min, corsa convenzionale a gomito nel senso della lunghezza: 5 m/min
• Piano di gronda convenzionale: 2. 5 m/min, velocità massima di avanzamento longitudinale (traslazione rapida): 10 m/min

Vantaggi tecnici della macchina

• Diametro di rotazione sopra il letto: 570 mm
• Diametro di rotazione della slitta frontale: 365 mm
• Percorso di spostamento della slitta frontale: 345 mm
• Altezza del centro sopra il binario piatto: 280 mm
• Larghezza del letto: 360 mm
• Lunghezza della guida del letto: 520 mm
• Larghezza della slitta frontale: 225 mm, lunghezza della slitta frontale: 680 mm
• Sezione dell'utensile di tornitura rialzata secondo din 770: max. 20 x 20 mm
• Testa del mandrino secondo din 55 027: 8 dimensioni.
• Diametro del mandrino nel cuscinetto anteriore: 100 0 mm
