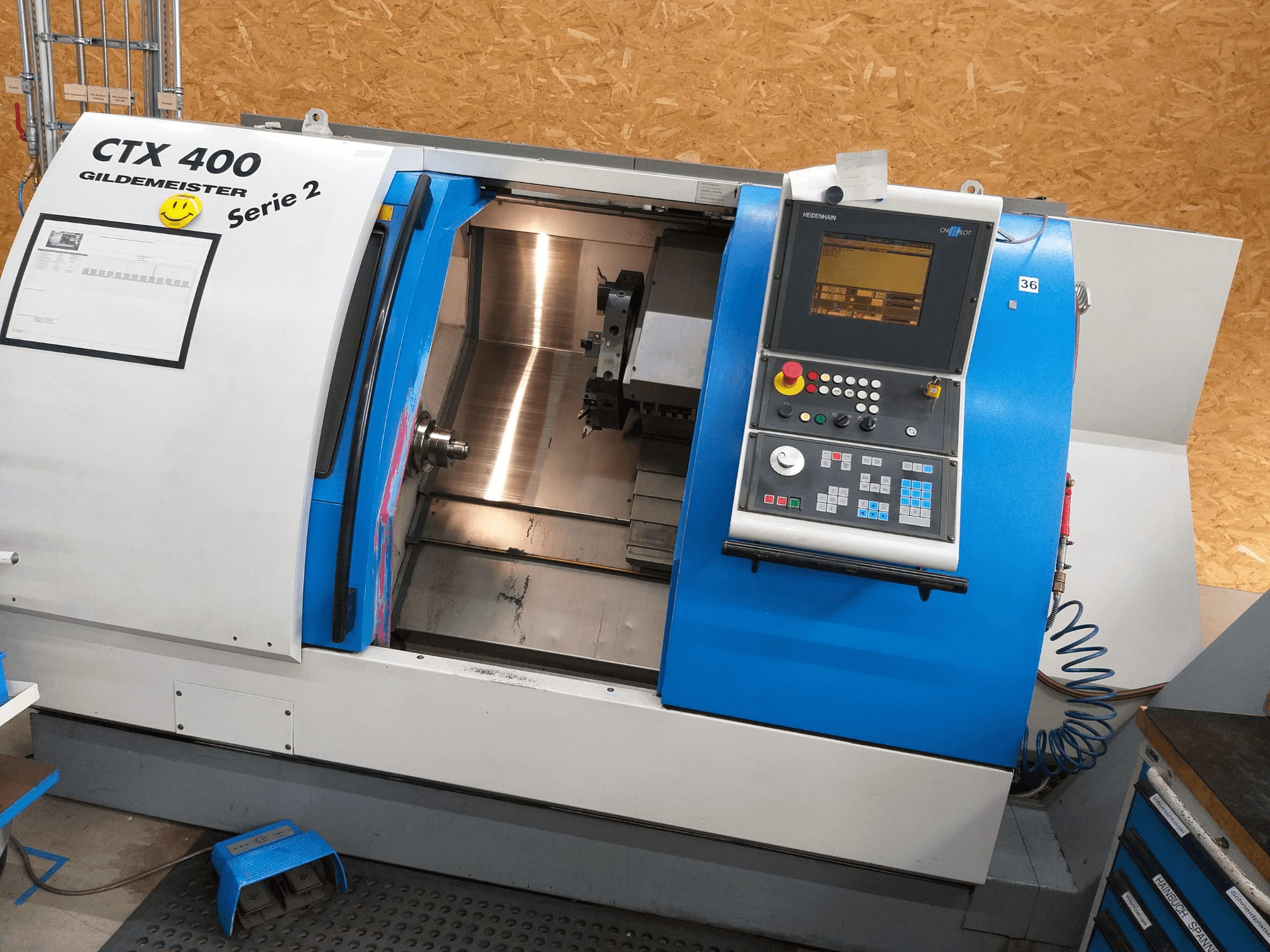

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Marca dell'unità di controllo: HEIDENHAIN

• Modello dell'unità di controllo: CNC PILOT

• Distanza tra i centri: 600 mm

• Corsa trasversale sul banco: 570 mm

• Diametro di tornitura sopra la slitta trasversale: 470 mm

• Diametro massimo di tornitura: 420 mm

• Punta del mandrino: flangia piana DIN 55026 misura 170h5

• Diametro cuscinetto anteriore: 120 mm

• Foratura mandrino: 79 mm

• Diametro massimo del mandrino: 250 mm

• Coppia massima: 320 Nm

• Tipo di torretta: a dischi

• Sistema portautensili: VDI 20/20

• Conicità della contropunta: MK4

• Diametro del cannone della contropunta: 80 mm

• Corsa del mandrino della contropunta: 550 mm

• Azionamento avanzamento asse X: 3,3 kW

• Azionamento avanzamento asse Z: 3,3 kW

• Potenza della pompa di lubrificazione: 0,1 kW

• Potenza della pompa del refrigerante: 1,4 kW

• Potenza della pompa idraulica: 1,5 kW

• Corsa rapida asse X: 24.000 mm/min

• Corsa rapida asse Z: 20.000 mm/min

• Velocità di avanzamento: 0,025–7000 mm/min

• Intervallo del passo della filettatura: 0,025–3500 mm/min

• Capacità serbatoio refrigerante: 100 L

• Alimentazione: 400 V

• Frequenza: 50 Hz

• Carico collegato: 44 kVA

• Corrente nominale: 64 A

• Tensione di comando: 24 V

• Ore di funzionamento: 58.132 h

• Certificato CE

• Fornitura come da figura, comprese 3 teste di serraggio interne

• Configurazione come illustrato: torretta a dischi VDI30

Dotazione opzionale:

• Contropunta

• Trasportatore trucioli
