Bystronic - BySprint Fiber 3015DE-CUT-BYS-2016-00002

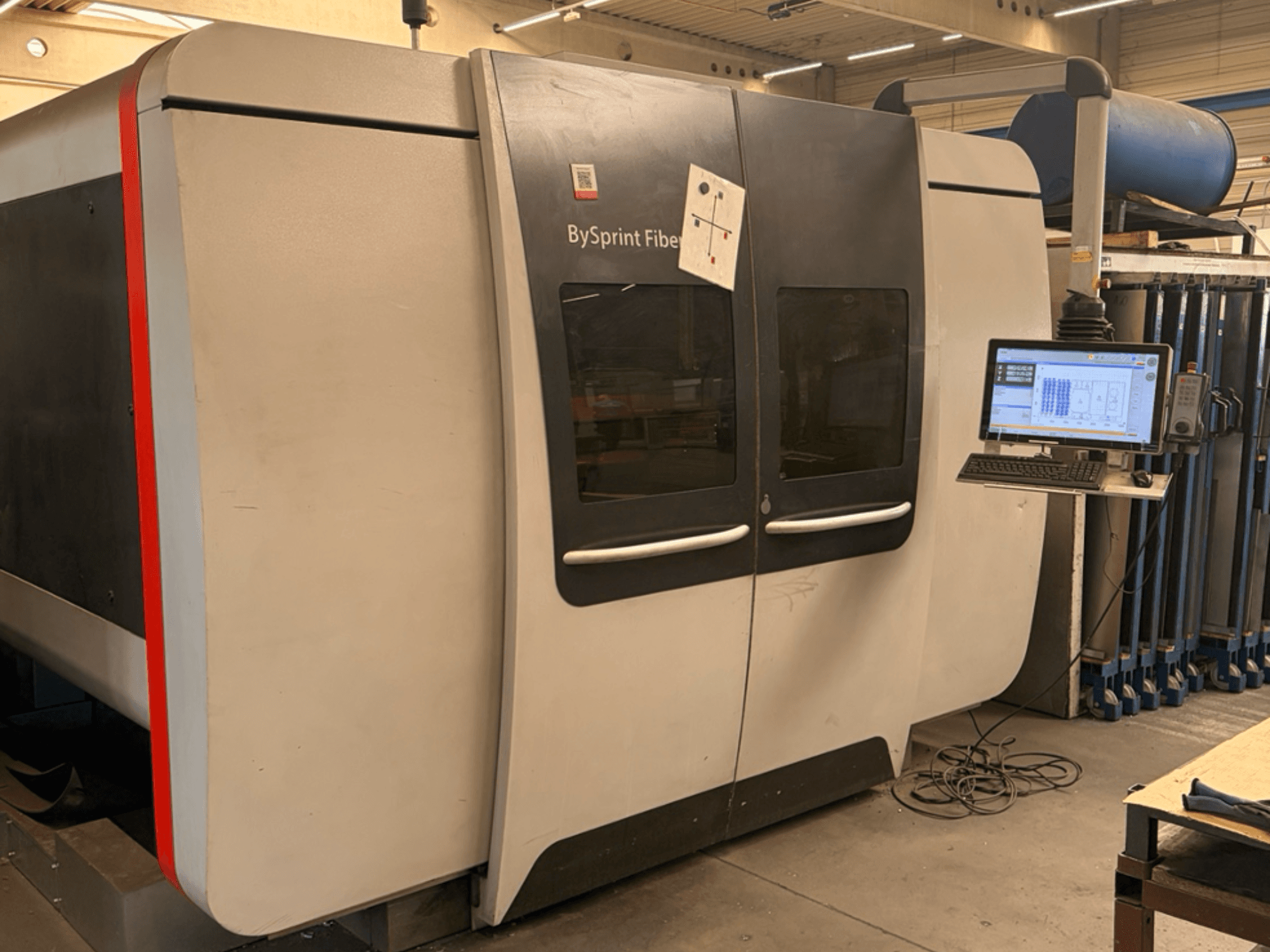

Bystronic BySprint Fiber 3015 con sistema di carico/scarico ByTrans Extended

* Sorgente laser: Fiber 4000

* Tecnologia laser: laser a fibra

* Potenza laser: 4000 W

* Frequenza di impulso: 1–2500 Hz

* Intervallo di regolazione della potenza: 400–4000 W

* Dimensione della lamiera (X): 3000 mm

* Dimensioni della lamiera (Y): 1500 mm

* Velocità massima di posizionamento X/Y: 100 m/min

* Velocità massima di posizionamento simultaneo: 140 m/min

* Precisione di posizionamento (VDI/DGQ 3441): ±0,1 mm

* Ripetibilità (VDI/DGQ 3441): ±0,05 mm

* Precisione di rilevamento dei bordi: ±0,5 mm

* Peso massimo del pezzo: 890 kg

* Tempo di cambio tavola a navetta: 35 s

* Spessore massimo dell’acciaio dolce: 20 mm

* Spessore massimo dell’acciaio inossidabile: 15 mm

* Spessore massimo dell’alluminio: 15 mm

* Spessore massimo dell'ottone: 8 mm

* Spessore massimo del rame: 8 mm

* Consumo energetico totale (compresi aspirazione e refrigeratore): 25,3 kW

Attrezzature e caratteristiche

* Sistema automatico a tavoli mobili con 2 tavoli mobili

* Cabina di sicurezza completamente chiusa

* Carrello portatrucioli con rulli

* Armadio di controllo CNC

* Touchscreen con interfaccia utente ByVision

* Messaggero di manutenzione

* Gestione del riavvio

* Gestore di sistema

* Unità di controllo portatile

* Assistente parametri di taglio

* Gruppo di continuità (UPS)

* Ponte di taglio

* Testa di taglio

* Getto di perforazione

* ByPos Fiber

* Pulizia automatica dell'ugello

* Funzione di scansione

* Sorgente laser a fibra

* Riscaldamento del serbatoio

* Pacchetto di adattamento per climi tropicali

* Unità di estrazione standard 3000

* Interfaccia di automazione/movimentazione

* Refrigeratore per fibra 4000

* Protezione dell'operatore nell'area di taglio

* Protezione dell'operatore nell'area di carico/scarico

* Alimentazione: 400 V / 50 Hz

* Collegamento elettrico (macchina inclusa sorgente laser)

* Allacciamento aria compressa (macchina inclusa la sorgente laser e il refrigeratore)

* Pacchetto specifiche dei materiali

* Pacchetto tolleranze dei pezzi e qualità della superficie di taglio

* Pacchetto relativo alla fornitura del gas da taglio e alla qualità del taglio

* Documentazione relativa ai requisiti ambientali

* Documentazione relativa ai requisiti edilizi

* Documentazione relativa alle macchine

* Armadio STL

Attrezzature aggiuntive

* Sistema di carico/scarico esteso ByTrans 3015

* 2 cassette con supporti in rame

* Unità di aspirazione aggiuntiva per la separazione dei fogli

* Fibra di controllo del taglio

* Posizione speciale dell'armadio di comando

* Cambiaugelli automatico a 40 posizioni

* Seconda console operatore

* Hardware di monitoraggio

* Interfaccia OPC per il taglio
