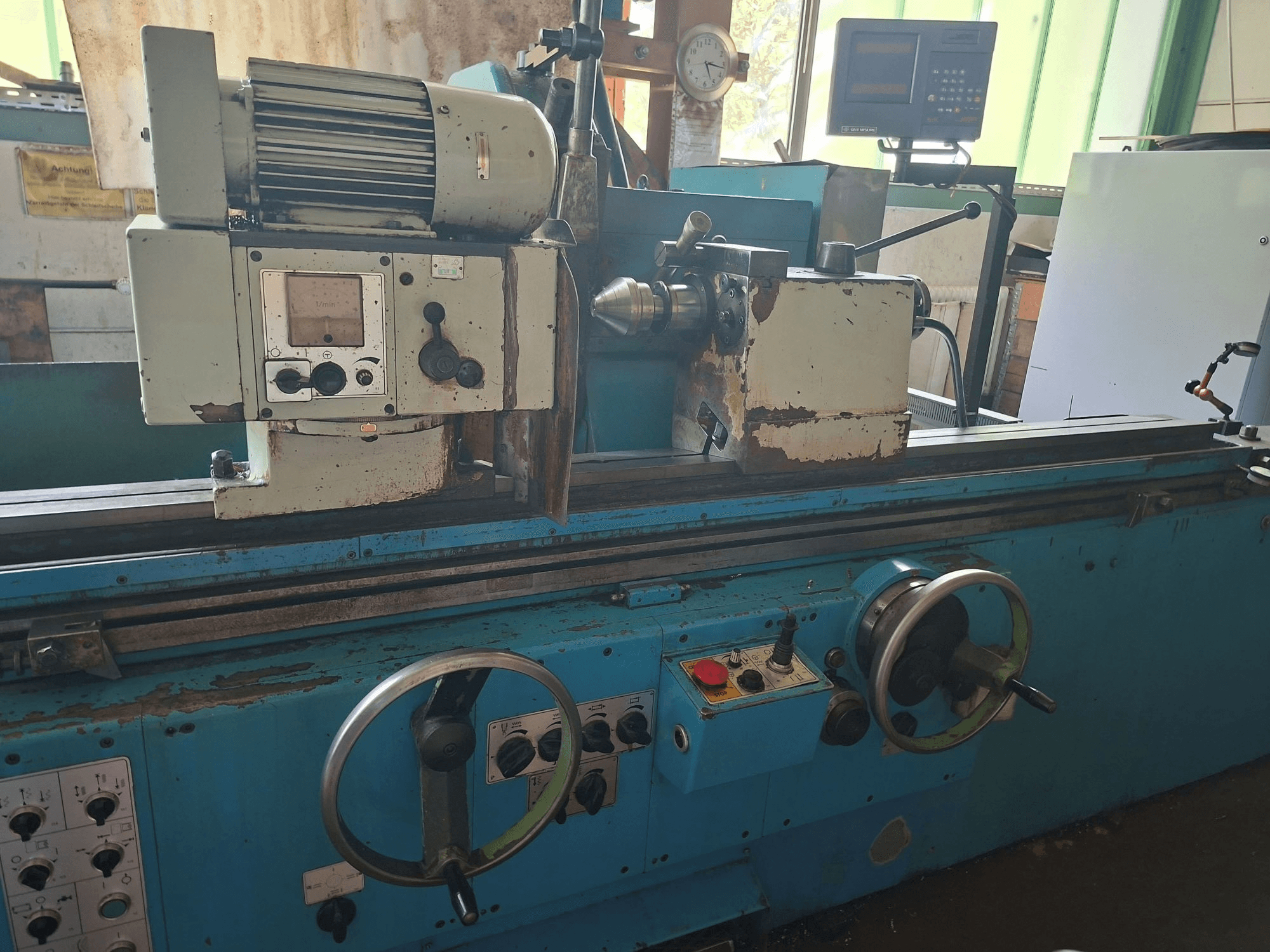

Cetos - BHU 50 A x 2000DE-GRI-CET-1999-00001

- Diametro di oscillazione: 500 mm

- Interasse: 2000 mm

- Dimensioni della mola (diametro x larghezza x foro): 500 x 80 x 203 mm

- Diametro della mola dopo usura parziale: 380 mm

- Diametro minimo di rotazione del pezzo con mola usurata (380 mm): 70 mm

- Larghezza massima della mola: 200 mm

- Larghezza massima del set di mole composito: 200 mm

- Somma massima delle larghezze delle singole mole nel set composto da più pezzi: 200 mm

- Diametro di rotazione con lunetta fissa aperta: 110 mm

- Conicità del mandrino della testa di lavoro: MORSE 5

- Conicità del manicotto della contropunta: MORSE 5

- Diametro del mandrino di serraggio: 200 mm

- Diametro di rotazione con lunetta fissa chiusa: 110 mm

- Foro nel manicotto per mandrino di rettifica interna: 100 mm

- Angolo di rotazione della testa di lavoro: +95° / -5°

- Angolo di rotazione della testa portamola: ±45°

- Angolo di rotazione del piano superiore con interasse di 2000 mm: +5° / -3°

- Peso della macchina con accessori standard (con interasse di 2000 mm): 6700 kg

- Velocità del mandrino della testa di lavoro (variabili in continuo): 18–112 min⁻¹ / 90–560 min⁻¹ (1ª fila / 2ª fila)

- Corsa longitudinale minima del piano: 1 mm

- Corsa longitudinale massima del tavolo (con interasse di 2000 mm): 2290 mm

- Corsa trasversale della testa portamola: 415 mm

- Corsa rapida idraulica della testa portamola: 60 mm

- Velocità del tavolo (regolabile in modo continuo): 0,05 - 4 m/min

- Corsa trasversale della testa portamola per ogni avanzamento automatico: 0,2 mm/ø

- Corsa trasversale della testa portamola per ogni avanzamento automatico nella rettifica di precisione: 0,15 mm/ø

- Avanzamento automatico della testa portamola in corrispondenza delle inversioni di marcia del tavolo per la rettifica in profondità: 0,0005–0,01 mm/ø

- Avanzamento automatico della testa portamola all'inversione del tavolo per la rettifica trasversale: 0,005–0,05 mm/ø

- Velocità di avanzamento automatico della testa portamola durante la rettifica a tuffo: 1 mm/min

- Velocità di avanzamento per l’avanzamento con scarica: 0,015 mm/min

- Potenza totale richiesta dai motori elettrici: 16 kVA

- Potenza del motore della testa portamola: 9,5 kW

- Peso massimo ammesso del pezzo tra i centri: 300 kg

- Peso massimo del pezzo in sbalzo (compreso il dispositivo di serraggio): 60 kg

- Avanzamento del tavolo: 6 m/min
