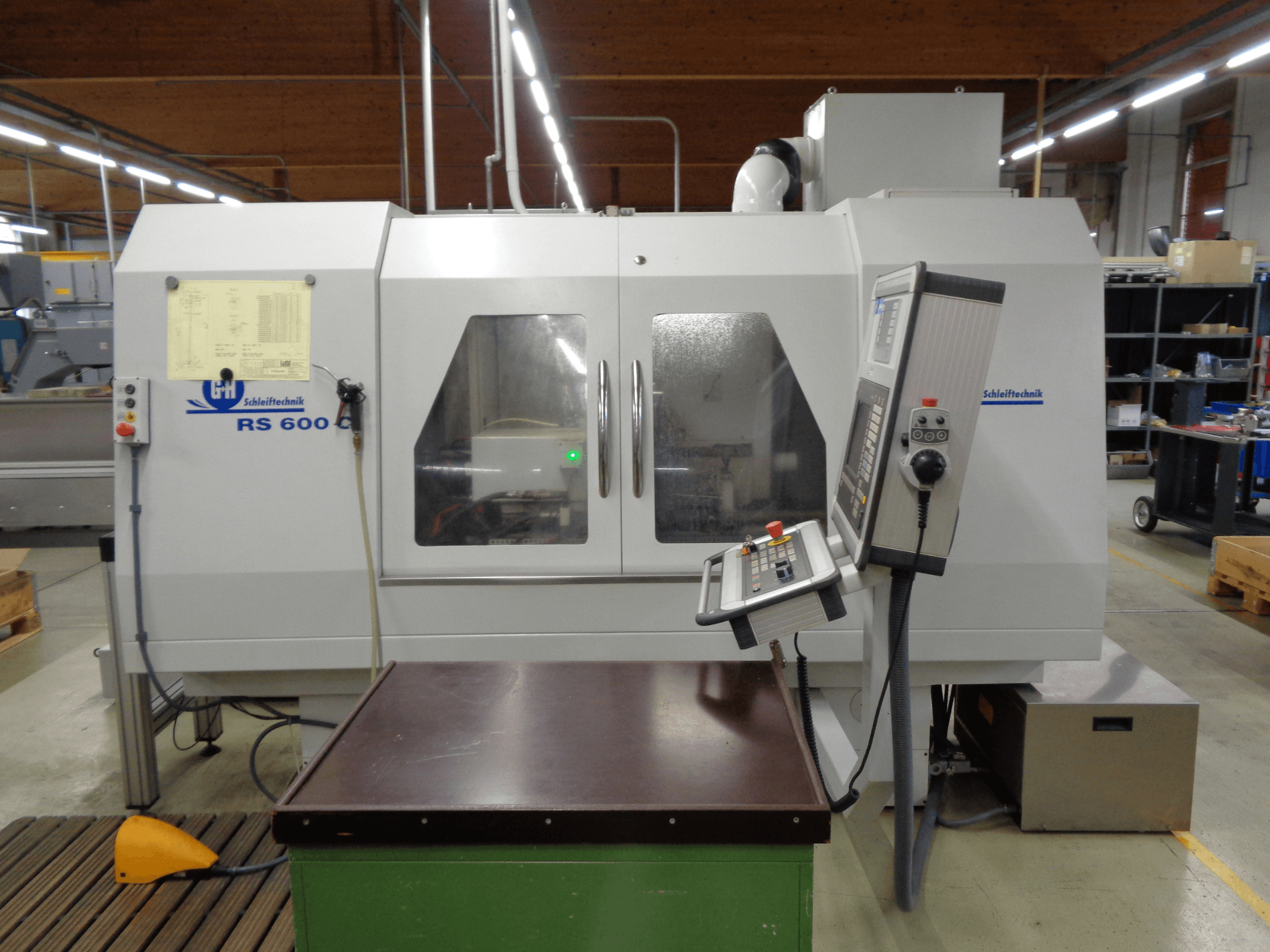

GEIBEL & HOTZ - RS 600 C DE-GRI-GEI-2015-00001

• Interasse: 600 mm

• Altezza centrale: 140 mm

• Diametro massimo di oscillazione: 275 mm

• Peso massimo del pezzo tra i centri: 100 kg

• Coppia massima del pezzo (volante): 40 Nm

Mandrino portapezzo

• Conicità: MK4 e KK5

Contropunta

• Sistema: Molla di pressione a vite cilindrica

• Funzionamento: Manuale tramite leva manuale

• Corsa del cannotto: circa 40 mm

• Conicità: MK4

Mandrino di rettifica

• Disposizione: Sinistra

• Potenza motore: 5,5 kW

• Velocità: 700-2100 giri/min

• Cuscinetti: Cuscinetti volventi di precisione

• Lubrificazione: Lubrificazione a vita

Mola

• Dimensione standard: 400 × 50 × 127 mm

• Dimensioni: 400 × 50 × 127 mm

• Foro: 127 mm

• Larghezza: 20-50 mm

• Conicità: 5°

• Diametro massimo: 55 mm (riferimento conicità)

• Diametro della flangia: 175 mm

• Gamma di velocità: 15-35 m/s (controllo costante della velocità di taglio)

Assi

Asse X

• Azionamento: Elettromeccanico con vite a ricircolo di sfere

• Velocità di avanzamento: 0,01-8000 mm/min

• Impostazione: Volantino elettrico o pulsanti di direzione

• Sistema di misura: Scala in vetro, risoluzione 0,0005 mm

Asse Z

• Azionamento: Elettromeccanico con vite a ricircolo di sfere

• Velocità della tavola: 0,01-12000 mm/min

• Impostazione: Volantino elettrico o pulsanti di direzione

• Sistema di misura: Encoder rotativo, risoluzione 0,001 mm

Controllo / Elettrico

• Sistema di controllo: Siemens 840D

• Sistema di azionamento: Siemens SINAMICS

• Tensione di esercizio: 400 V, 50 Hz, 3 fasi

• Tensione di controllo: 230/24 V

• Potenza elettrica installata: circa 14 kW / 18 kVA

• Equipaggiamento del quadro elettrico: Illuminazione interna

• Presa di servizio: 230 V / 3 A

Pneumatica / Refrigerante

• Fabbisogno di aria compressa: circa 5 bar, senza olio

• Capacità del serbatoio del refrigerante: circa 300 L

• Capacità della pompa del refrigerante: 50 L/min a 3,5 bar

• Capacità della pompa di pulizia: 20 L/min a 1,5 bar

Dati di funzionamento

• Ore di funzionamento: 2.420 ore

Equipaggiamento aggiuntivo

• Unità di estrazione dell'aria

  • Capacità: circa 1000 m³/h

  • Dimensioni: circa 460 × 840 × 580 mm

• Mandrino a tre griffe

  • Diametro: 160 mm

  • Funzionamento: Manuale

  • Peso: circa 10 kg
