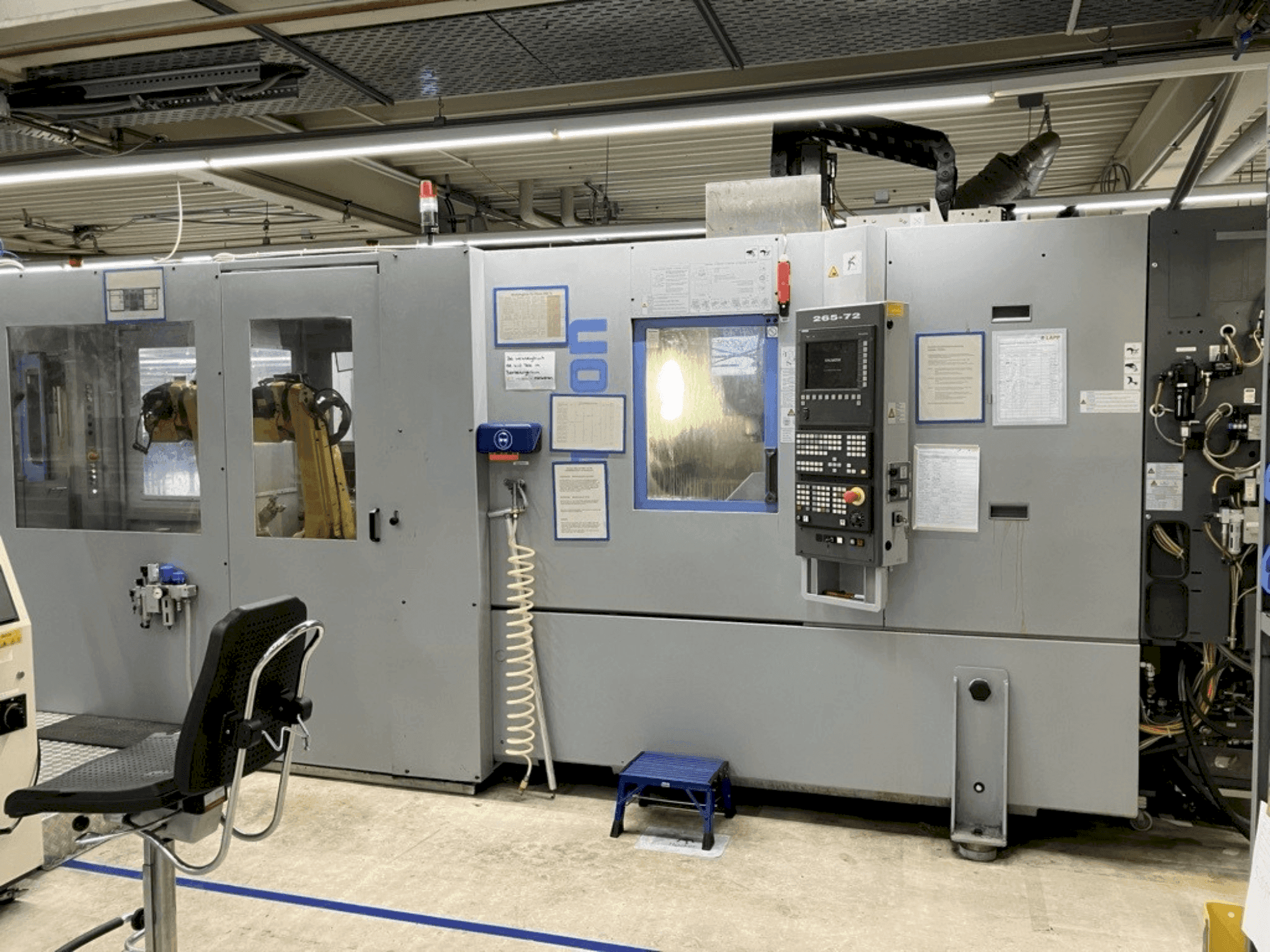

CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

Vantaggi della macchina

Vantaggi tecnici della macchina

• Assi controllati: 6 assi
• Portata: 704 mm
• Accelerazione/decelerazione: da 0 a 12000 min-1 in 0. 6 secondi
• Superficie di serraggio: 820 x 440 mm²
• Capacità di foratura in st 60: Ø 16 mm
• Battitura: m 16
• Capacità di fresatura in st 60: 80 cm³/min
• Accelerazione: asse x e y 0. 7 g, asse z 1. 0 g

Informazioni extra

Movimento Gamma e velocità di movimento degli assi: J1: 340°/360° (opzione) a 350°/s J2: 200° a 350°/s J3: 388° a 400°/s J4: 380° a 450°/s J5: 240° a 450°/s J6: 720° a 720°/s Momento di carico ammissibile: J4 e J5: 11,9 Nm J6: 6,7 Nm Ripetibilità: +/- 0,02 mm Velocità massima J1: 195°/s J2: 175°/s J3: 180°/s J4 e J5: 400°/s J6: 600°/s Momento di carico ammissibile J4 e J5: 7,7 Nm J6: 9,8 Nm Utensili Cambio utensili automatico: Tasche per utensili: 24 Tempo di cambio utensile: circa 0,9 s Tempo da truciolo a truciolo: circa 2,4 s I pezzi vengono alimentati da un sistema di alimentazione automatizzato e caricati in sequenza nei centri di lavoro Chiron da due robot industriali Fanuc. Una volta completati i processi di lavorazione, i pezzi vengono nuovamente rimossi. I robot trasferiscono quindi i componenti a un sistema di trasferimento, che li trasporta al sistema di lavaggio a valle. La linea di lavaggio integrata garantisce una pulizia affidabile dei componenti in conformità alle specifiche di pulizia definite. Dopo il processo di lavaggio, due robot Fanuc a funzionamento sincrono prendono in consegna i pezzi puliti nella sezione posteriore del sistema. A seconda delle specifiche del processo, questi vengono pallettizzati automaticamente o ulteriormente lavorati in una fase a valle, ad esempio mediante rivettatura. L'intero sistema funziona in modo completamente automatico.
