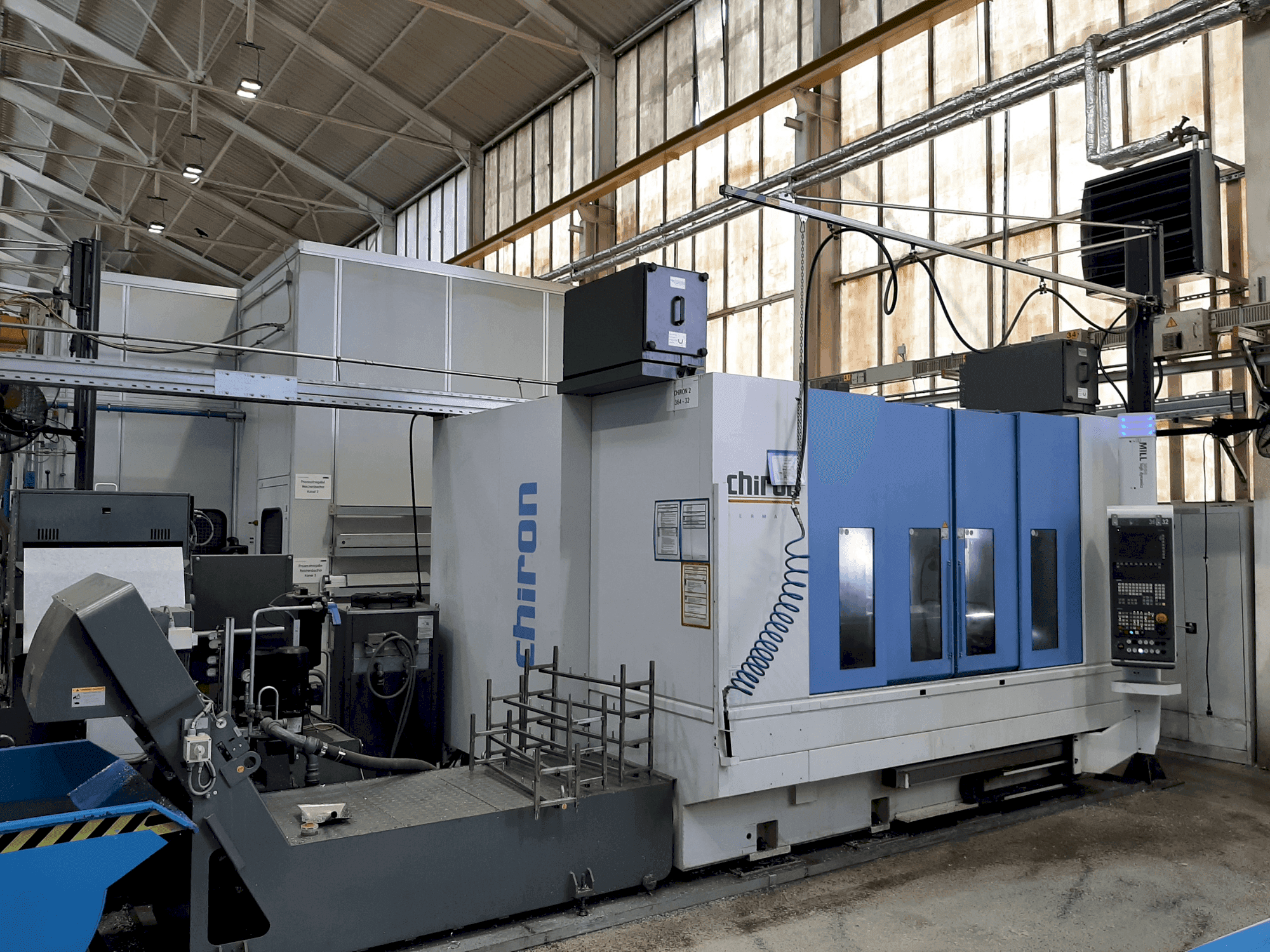

CHIRON - Mill 2000 High DynamicsDE-MIL-CHI-2018-00002

Dotazione aggiuntiva

• Pressione nominale: 200 bar

• Pressione di prova: 260 bar

• Intervallo di temperatura: da -10 a 120 °C

• Pressione di apertura del bypass: 7 bar

• Indicatore di pressione differenziale: 5 bar

• Tensione massima (AC): 250 V // Tensione massima (DC): 200 V

• Corrente di commutazione massima: 1 A

• Potenza di commutazione: 70 W

• Classe di protezione: IP 65

• Peso: 37 kg

• Lubrificazione: Olio-aria

• Temperatura massima del serbatoio del fluido idraulico: 55°C

Vantaggi della macchina

Vantaggi tecnici della macchina

• Mandrino principale max. Coppia: 75 nm

• Versione della testa del mandrino: monomandrino

Informazioni aggiuntive

Testa del mandrino non girevole.

Dispositivo di raffreddamento del quadro elettrico: Dimensioni: 400 mm (L) x 950 mm (A) x 260 mm (P) Portata impostata: 40 l/min Pressione di scarico a 50 Hz: 4,0 bar Potenza nominale: 1,5 kW Corrente nominale massima: 4,1 A Unità: Dimensioni: 600 mm (L) x 600 mm (L) x 1350 mm (H) Peso: 110 kg Carico nominale collegato: 4,60 kW Corrente nominale massima: 9,20 A Fusibile massimo: 16 A Tavola Tavola rotante: Carico di trasporto senza controcuscinetto: 300 kg Carico assiale max: 9000 N Carico radiale max: 40000 N Momento di ribaltamento massimo: 2000 Nm Coppia massima trasmissibile da vite senza fine a vite senza fine: 30 Nm Controcuscinetto: Carico di trasporto per uso verticale con tavola rotante NC1.03: 600 kg Pressione di serraggio richiesta della pinza idraulica (pressione nominale): 75 bar Pressione di serraggio ammissibile della pinza idraulica: 85 bar Picco di pressione ammissibile della pinza idraulica: 120 bar Momento tangenziale ammissibile con pinza idraulica: 1000 Nm
