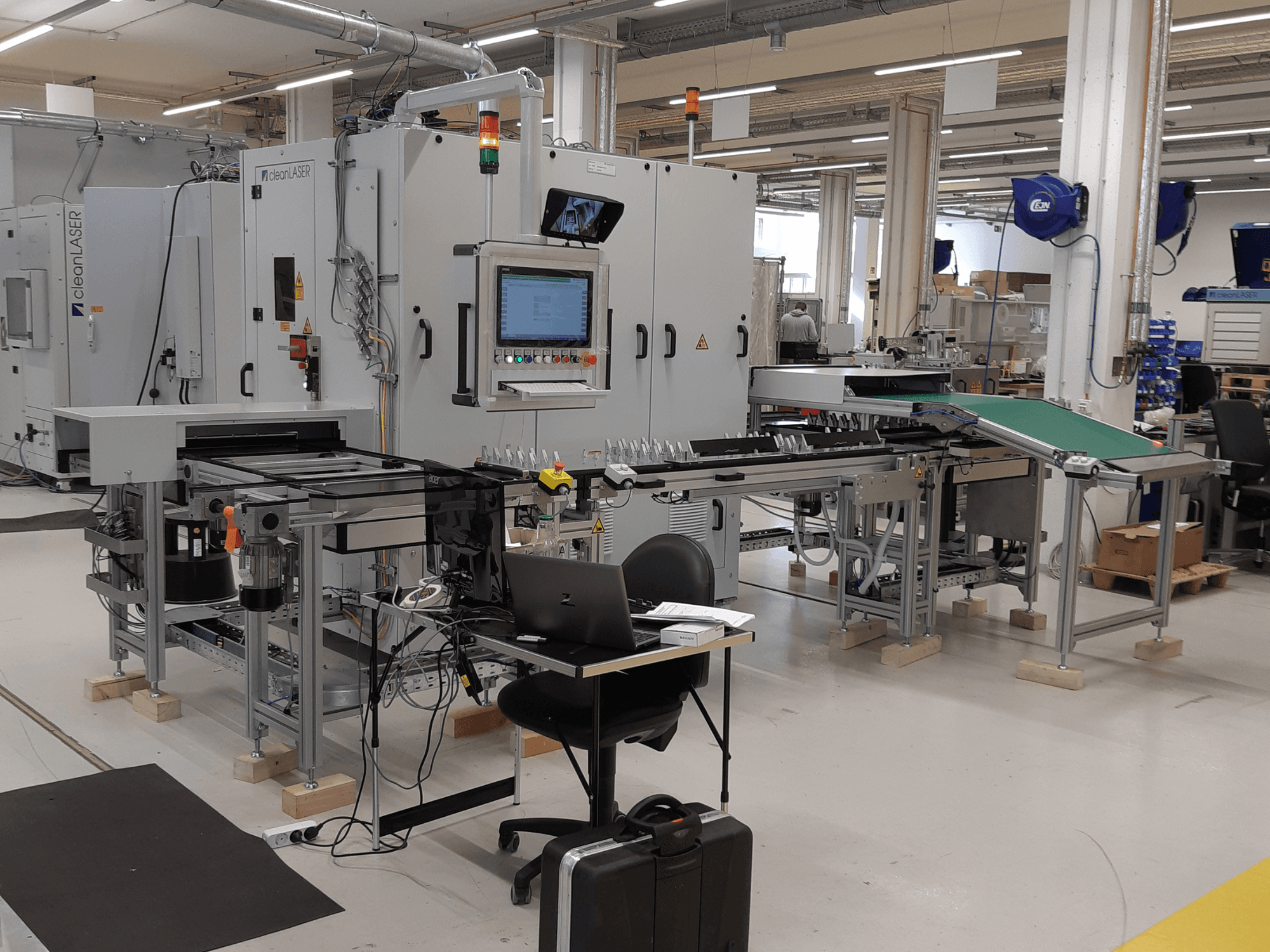

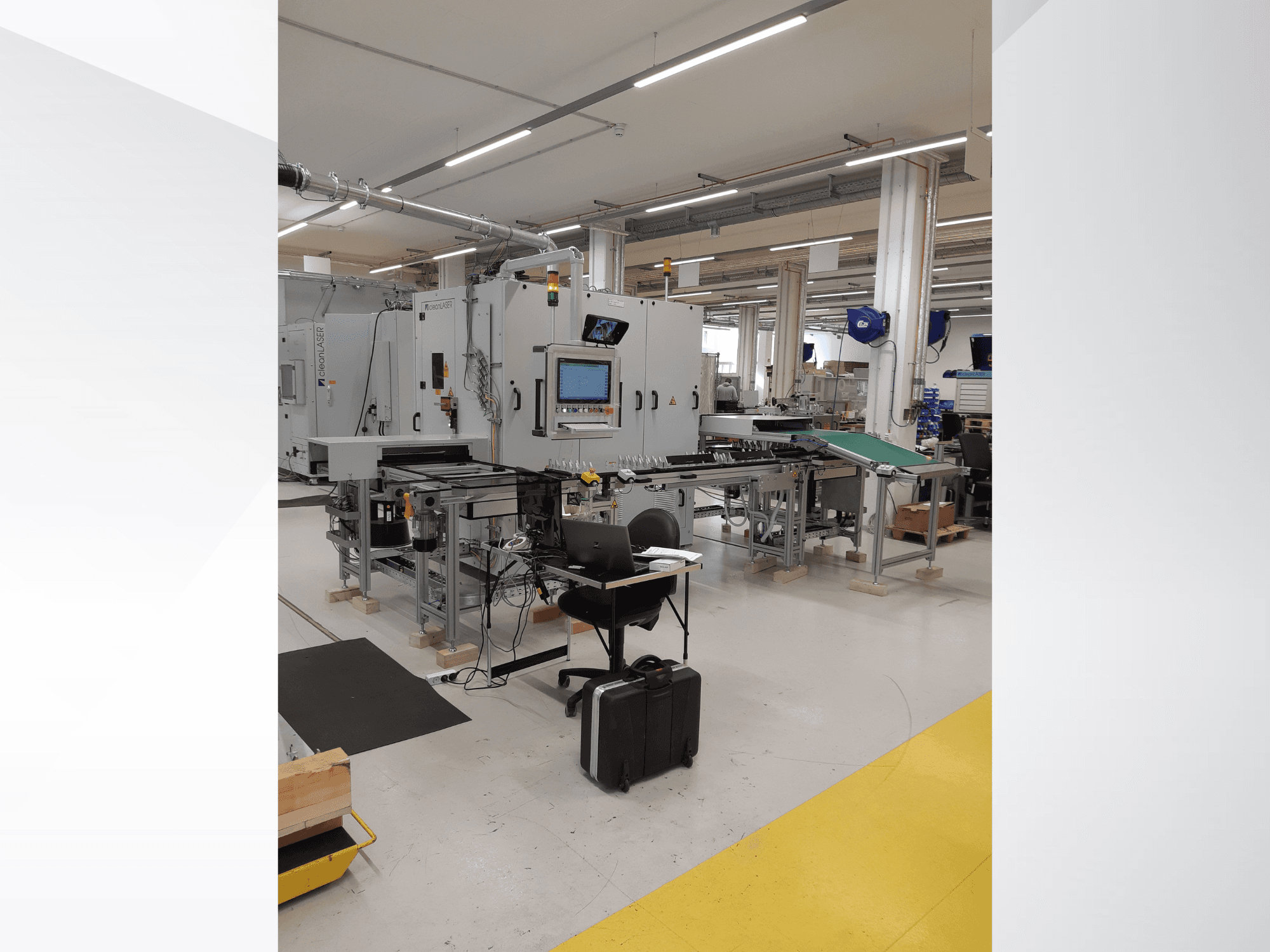

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Tipo di macchina: Cella robotizzata automatizzata per la pulizia laser

• Applicazione: Pulizia laser automatizzata / Trattamento superficiale di componenti metallici

• Sorgente laser: cleanLASER CL600

• Tipo di laser: laser a fibra Q-switched

• Potenza media del laser: 600 W

• Lunghezza d'onda: 1064 nm

• Classe del laser: Classe 4 (sorgente laser)

• Classificazione del sistema completo: Classe laser 1

• Ottica laser: STAMP 25

• Tipo di scanner: scanner 2D

• Campo di scansione operativo: circa 65 × 65 mm

• Lente obiettivo: f = 163 mm

• Laser di posizionamento rosso: Sì

• Frequenza di impulso: variabile

• Emissione del raggio: percorso del raggio completamente allineato

• Lunghezza della fibra esterna: circa 8 m

• Collegamento interblocco porta: Sì

• Diagnostica remota: TCP/IP / USB

• Interfaccia bus di campo: Profinet

• Software: cleanSTUDIO

• Software di telediagnostica: CLL Remote Diagnostics

• Tipo di robot: robot industriale a 6 assi

• Programmazione del robot: modalità Teach

• Pinza del robot: pinza per singolo pezzo

• Sistema di carico: Carico manuale

• Sistema di trasporto: sistema di trasporto Bosch T2

• Sistema di accumulo: trasportatori multipli per pezzi

• Scarico: trasportatore automatico

• Lunghezza del trasportatore: circa 2 m

• Portapezzi: non incluso

• Tipi di pezzi previsti: 2

• Ingombro della macchina (L × P × A): circa 2.035 × 2.200 × 2.215 mm

• Telaio della macchina: telaio di base in acciaio saldato

• Struttura della cella: profili in alluminio

• Tavolo di lavoro: piastra in alluminio con scanalature a T

• Porta anteriore: a libro

• Quadro elettrico: doppio quadro integrato

• Larghezza dell'armadio: 1.200 mm

• Profondità dell'armadio: 800 mm

• Requisiti di raffreddamento: raffreddamento ad acqua esterno (<17 °C)

• Refrigeratore: Cooler ONE Plus Air Rev. 2.0

• Temperatura ambiente: fino a 38 °C

• Tipo di raffreddamento: raffreddamento ad aria

• Alimentazione: 400 V

• Lingua di funzionamento: tedesco / inglese

Sistema di assorbimento / estrazione

• Sistema di estrazione: TEKA Maxi

• Potenza motore: 3 kW

• Portata d'aria massima: 500 m³/h

• Depressione massima: 1.000 Pa
