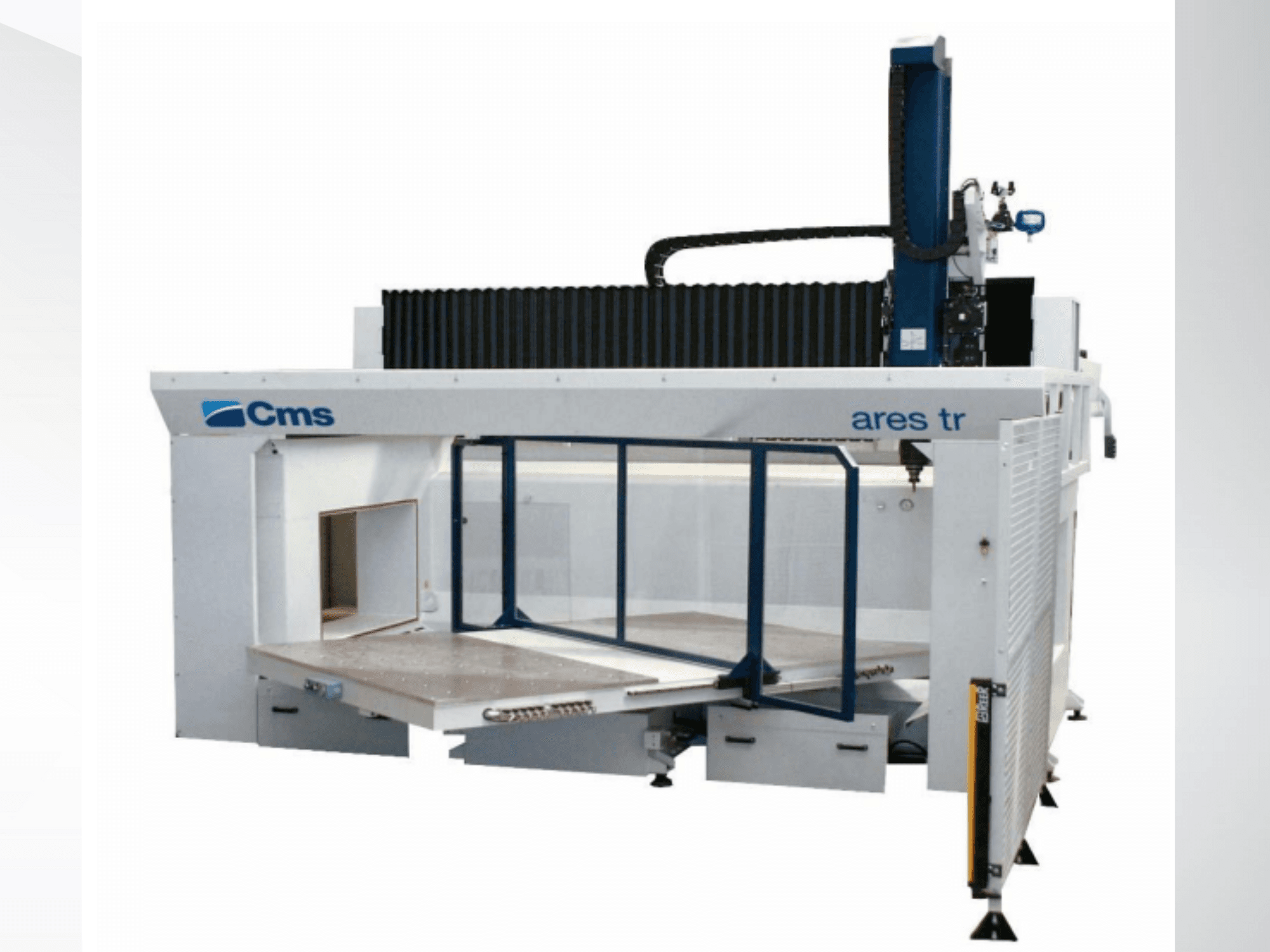

CMS - ARES-3618-TR-PX5-Z1200US-MIL-CMS-2022-00001

Informazioni aggiuntive

• Assi: 5

• Tipo: Centro di lavoro a portale a 5 assi ad alta velocità

• Struttura: Struttura a ponte mobile; tavola fissa; tutti e 5 gli assi interpolati

• Controllore: FANUC 31i-B5

• Caratteristiche: Doppio controllo di sicurezza, TCP liscio ad alta velocità, compensazione della fresa 3D, interpolazione elicoidale, piano di lavoro inclinato, scalatura, ecc.

• PC: PC industriale HP, Windows 7 (32 bit), 2 GB RAM, 250 GB HDD

• Potenza del mandrino: 15 kW (S1) / 19 kW (S6-40%)

• Velocità massima: 24000 rpm

• Coppia: 12,1 Nm (S1) / 15,4 Nm (S6)

• Raffreddamento: Liquido (circuito chiuso)

• Interfaccia utensile: HSK 63F

• Cuscinetti: Ceramica (anteriore e posteriore)

• Traslazione rapida: 80 m/min (X, Y) / 70 m/min (Z)

• Accelerazione: 3 m/s²

• Precisione (VDI-DGQ 3441):

• X: ±0,055 mm | Ripetibilità ±0,027 mm

• Y: ±0,040 mm | Ripetibilità ±0,020 mm

• Z: ±0,080 mm | Ripetibilità ±0,040 mm

• Magazzino utensili:

• Tipo: Cambio utensile automatico a 8 stazioni

• Peso utensile: 3 kg (max 20 kg in totale)

• Diametro massimo dell'utensile: 200 mm

• Lunghezza massima dell'utensile: 265 mm (posteriore) / 165 mm (anteriore)

• Tavola rotante: Piattaforma a doppia tavola controllata da NC (tempo di rotazione ~7 s)

• Dimensioni tavola: 2 × (2400 × 1115 mm)

• Tavoli da vuoto: 2 × (1900 × 1100 mm), alluminio, spessore 28 mm

• Sistema del vuoto: 2 × pompe rotative a secco, 100 m³/h ciascuna, 3 kW per pompa, 10 connessioni per collettore, 2 collettori in totale

• Unità di lubrificazione minima: Nebbia d'olio con serbatoio da 3 L

• Sistema di allineamento: RENISHAW TS27R + barra calibrata

• Soffiante ad aria deionizzata per la rimozione delle cariche statiche

• Protezione dei soffietti: Soffietti X/Y + doppi raschiatori Z

• Armadio elettrico: IP54, climatizzato

• Sistema di aria compressa: 6 bar (90 PSI)

• Colori della macchina: RAL 7035 (grigio chiaro) & RAL 7037 (grigio polvere)

• Requisiti di alimentazione:

• Tensione: 480 V ±5%, 3 fasi, 60 Hz (trasformatore UL incluso)

• Potenza installata: circa 50 kW

• Accessori inclusi:

• 8 × portautensili HSK 63F

• 8 × pinze ETS 32/40

• Dispositivo di preselezione dell'utensile

• Chiavi e chiavi standard

• Manuali su CD (macchina e controllo)
