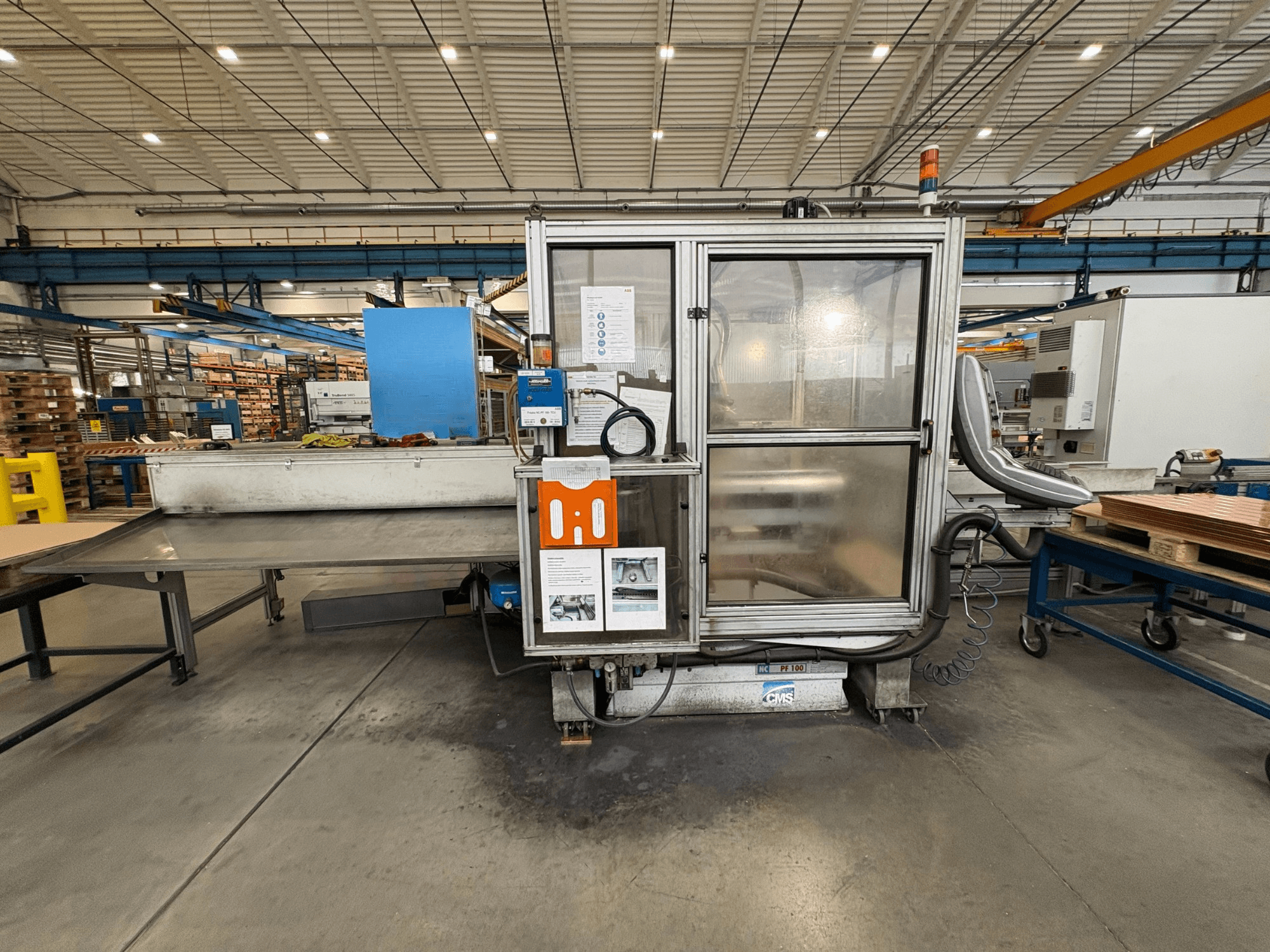

CMS - NC PF 100 TCUCZ-CNC-CMS-2013-00001

• Capacità del materiale:

  • Min: larghezza 30 mm, lunghezza 150 mm, spessore 5 mm

  • Max: larghezza 150 mm, lunghezza 2000 mm, spessore 15 mm

• Utensili:

  • Cremagliera a 8 posizioni con movimento pneumatico

  • Cambio utensile automatico

  • Lunghezza massima dell'utensile: 210 mm

  • Diametro massimo dell'utensile: 35 mm

• Alimentazione e servizi:

  • Alimentazione: 400V ±10/-15%, 50/60 Hz

  • Pressione di esercizio: 6 bar

• Software e monitoraggio:

  • Software CMS Manager

  • Monitoraggio del mandrino in tempo reale

  • Capacità di diagnostica remota

• Dimensioni del sistema:

  • Lunghezza: 5875 mm

  • Compreso il trasportatore di alimentazione: 1985 mm

  • Compreso il nastro di uscita: 2160 mm

  • Larghezza: 1630 mm

• Modifiche speciali:

  • Meccaniche:

    • Altezza di lavoro regolata a 960 mm (da 965 mm)

    • Piastra di isolamento da 50 mm + lamiera da 10 mm per l'allineamento EHRT

    • Sistema di arresto di emergenza a doppio canale (maggiore sicurezza)

  • Automazione e integrazione:

    • Interfaccia di segnale I/O specializzata per la comunicazione EHRT

    • Connettività Ethernet (TCP/IP)

    • Protocollo basato su file: PRODUCED.TXT per la tracciabilità dei codici pezzo

    • Scambio di segnali bidirezionale (carico pezzo pronto, carico pezzo, emergenza)

Dotazione aggiuntiva

• Nastro di alimentazione con rulli

• Fotocellula di rallentamento per il rilevamento dell'avvicinamento

• Nastro di scarico per i pezzi finiti

• Vasche di raccolta dei rifiuti sotto l'area di lavoro

• Display (monitor a colori TFT da 15")

• Recinzione di sicurezza contro le parti in movimento

• Dispositivo esterno di nebulizzazione aria-olio (sostituisce l'unità originale da 6 l)
