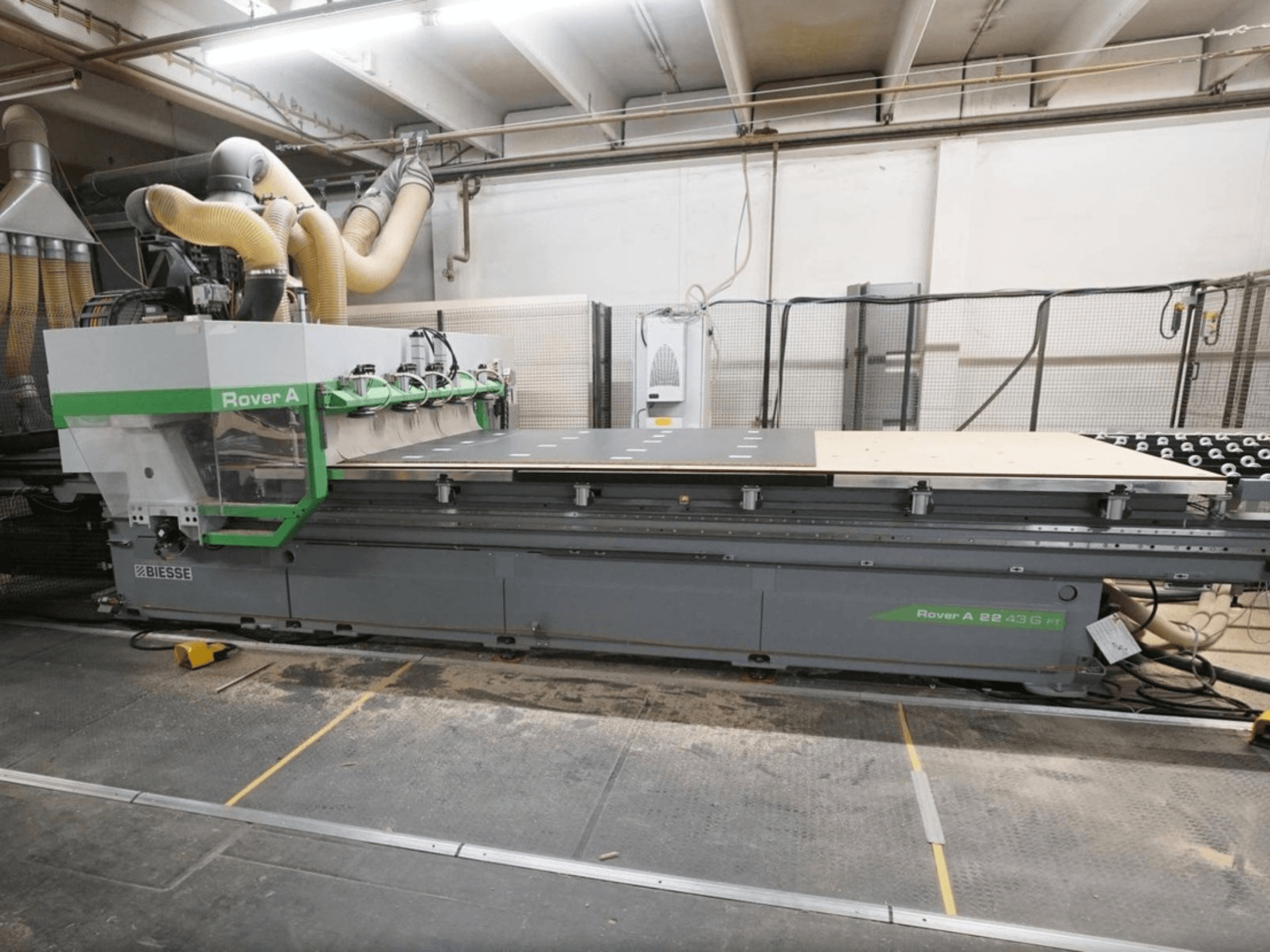

BIESSE - Rover A FT 2243 with WINSTORE 3D K1 Automatic Panel Storage SystemDE-CNC-BIE-2014-00001

Dati tecnici

• Dimensioni del piano di lavoro: 4.300 × 2.205 mm

• Velocità massima sull'asse X: 80 m/min

• Velocità massima sull'asse Y: 60 m/min

• Velocità massima sull'asse Z: 20 m/min

• Corsa dell’asse Z (versione a 3/4 assi): 325 mm

• Corsa dell’asse Z (versione a 5 assi): 430 mm

• Distanza massima dal pezzo sull’asse Z: 170 mm

• Distanza massima dal pezzo con braccio oscillante: 120 mm

• Trasmissione assi X/Y: pignone e cremagliera

• Azionamento asse Z: vite a ricircolo di sfere

• Guide degli assi: guide lineari con blocchi a ricircolo di sfere

• Portata della pompa a vuoto: 300 m³/h a 50 Hz

• Sistema di vuoto: 20 zone indipendenti controllate da CNC

• Campi di lavoro: 2

• Aree di serraggio: 2 in X

• Fermapietre pneumatici: 16

• Passo della griglia del tavolo: 30 mm

• Dimensioni del modulo a vuoto: 132 × 146 mm

• Altezza del modulo a vuoto: 29 mm

• Incremento di rotazione del modulo a vuoto: 15°

• Soffiante del tavolo a cuscino d'aria: Sì

• Spessore massimo di un singolo pannello: 50 mm

• Spessore minimo del singolo pannello: 9 mm

• Spessore massimo di carico per più pannelli: 20 mm

• Spessore massimo di scarico di più pannelli: 60 mm

• Spessore del pannello protettivo: 8–25 mm

• Peso massimo del pannello: 200 kg

• Dimensione minima del pannello caricabile in Y: 800 mm

• Lunghezza del nastro di scarico: 4.800 mm

• Lunghezza massima del pannello scaricabile: 4.300 mm

Unità di lavorazione a 5 assi

• Numero di assi: 5 assi di interpolazione

• Interfaccia utensile: HSK F63

• Raffreddamento: raffreddamento a liquido

• Potenza S1: 11 kW / 15 HP a 12.000 giri/min

• Potenza S6: 13 kW / 17,4 HP a 12.000 giri/min

• Velocità massima del mandrino: 20.000 giri/min

• Rotazione asse C: 360° continua

• Velocità dell’asse C: 12,4 giri/min

• Campo di posizionamento dell’asse B: ±100°

• Velocità dell’asse B: 12,4 giri/min

• Cuscinetti del mandrino: in ceramica

• Motore di azionamento: senza spazzole, a controllo digitale

• Riduttore: riduttore armonico

• Lubrificazione: a vita

Testa di foratura

• Tipo: BH 26 2L

• Numero massimo di utensili: 26

• Mandrini di foratura verticali: 16

• Disposizione dei mandrini verticali: 8 in X / 8 in Y

• Passo dei mandrini verticali: 32 mm

• Mandrini di foratura orizzontali: 4 con doppia uscita

• Distanza tra gli assi dei mandrini orizzontali: 32 mm

• Seghe per scanalature: 2

• Direzioni delle seghe per scanalature: X / Y

• Diametro delle seghe per scanalatura: 120 mm

• Profondità massima di scanalatura: 25 mm

• Potenza motore: 1,7 kW a 2.800 giri/min / 3 kW a 6.000 giri/min

• Velocità massima di foratura: 6.000 giri/min

Magazzino utensili

• Tipo: magazzino utensili a torretta

• Capacità: 16 utensili

• Distanza tra le posizioni degli utensili: 114 mm

• Diametro massimo dell'utensile con caricatore pieno: 110 mm

• Peso massimo per singolo utensile: 7,5 kg

• Peso totale massimo degli utensili: 55 kg

Caricamento/scaricamento automatico

• Direzione di caricamento: anteriore

• Flusso del materiale: da destra a sinistra

• Sistema di carico/scarico: Tipo B

• Ventose: 5

• Capacità di carico automatico: fino a 3 pannelli

• Braccio di pulizia: Sì

• Pulizia automatica del tavolo: Sì

• Tavolo di carico: allineamento automatico X/Y

• Trasportatore di scarico: motorizzato

• Controllo del trasportatore: controllato da CNC

• Rilevamento fine nastro trasportatore: fotocellula

WINSTORE 3D

• Sistema: WINSTORE 3D K1

• Lunghezza del sistema: 16.000 mm

• Lunghezza della trave: 8.000 mm

• Moduli aggiuntivi: 3.000 / 6.000 / 8.000 mm

• Lunghezza massima del telaio di aspirazione: 5.200 mm

• Trasportatori trasversali: a nastro, 5.200 mm

• Movimentazione pannelli: Pannelli grezzi e sottili

• Rilevamento del peso dei pannelli: cella di carico

• Larghezza minima dei pannelli gestibili: 450 mm
