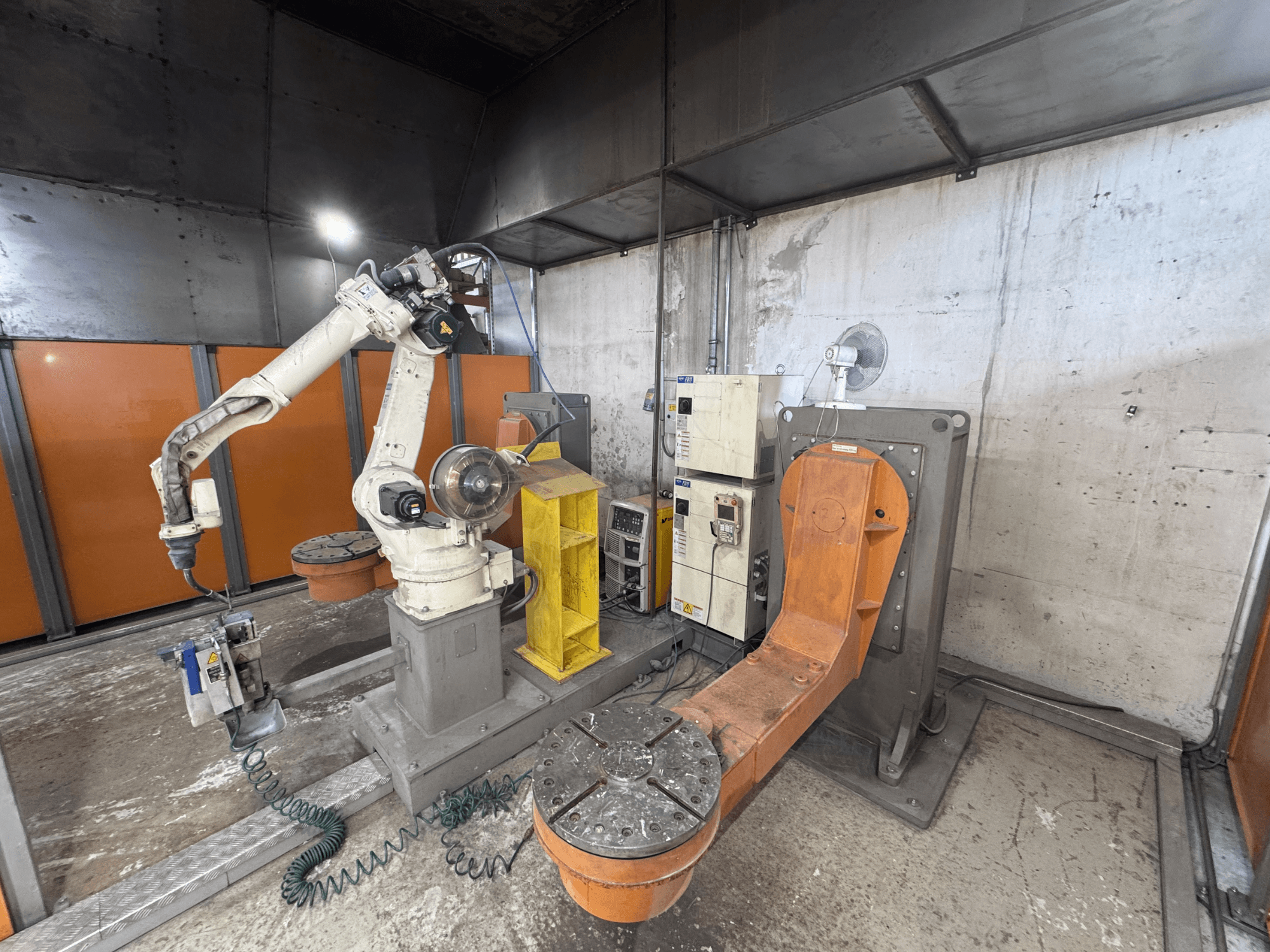

DAIHEN - VARSTROJ FD-B4L 1GM/2DMHU-ROB-DAI-2017-00001

• Caratteristiche principali del robot: 4 kg di carico utile (polso), sbraccio di 2.008 mm, ripetibilità di ±0,08 mm.

• Sistema di azionamento: Servomotori CA

• Capacità massima di carico del braccio superiore: 20 kg

• Gamme degli assi: J1 ±170°; J2 -155°/+100°; J3 -170°/+190°; J4 ±155°; J5 -45°/+225°; J6 ±205°

• Velocità degli assi: J1 195°/s; J2 200°/s; J3 200°/s; J4 420°/s; J5 420°/s; J6 600°/s

• Momenti di polso consentiti: J4 10,1 Nm; J5 10,1 Nm; J6 2,94 Nm

• Inerzia consentita: J4 0,38 kg/m²; J5 0,38 kg/m²; J6 0,03 kg/m².

• Posizioni di installazione: Pavimento, parete, soffitto

• Condizioni operative: 0-45 °C; 20-80% di umidità

• Controllore robot: FD-11 (capacità di controllo fino a 54 assi indipendenti)

• Pendente di autoapprendimento: Pannello di controllo WiTP

• Alimentazione dell'impianto: 3 x 400 V / 50-60 Hz

• Condizioni: Circa max. 1.000 ore di lavoro; controllato da un tecnico circa 6 mesi fa

• Documentazione inclusa: Manuali di installazione; Manuali di funzionamento e manutenzione; Certificato CE; Dichiarazione di Conformità

Equipaggiamento aggiuntivo

• Fonte di alimentazione per la saldatura: Inverter Welbee P500L (W)

  • Corrente di saldatura DC: 30-500 A

  • Corrente di saldatura a impulsi: 30-400 A

  • Ciclo di lavoro: 60% a 500 A; 100% a 410 A; 80% a 400 A a impulsi

  • Diametro elettrodo: 0,8-1,2 mm

• Torcia di saldatura: RTW5000H, raffreddata ad acqua

• Assi esterni/posizionatori: 2x P500 L-VN ROBO posizionatore/rotatore; funzione Multi-Synchromotion

• Sistema di sicurezza: Sistema di barriere di sicurezza ottiche e fisiche

• Unità di raffreddamento

• Interfaccia robot

• Interfaccia CAN

• Pallet di carico
