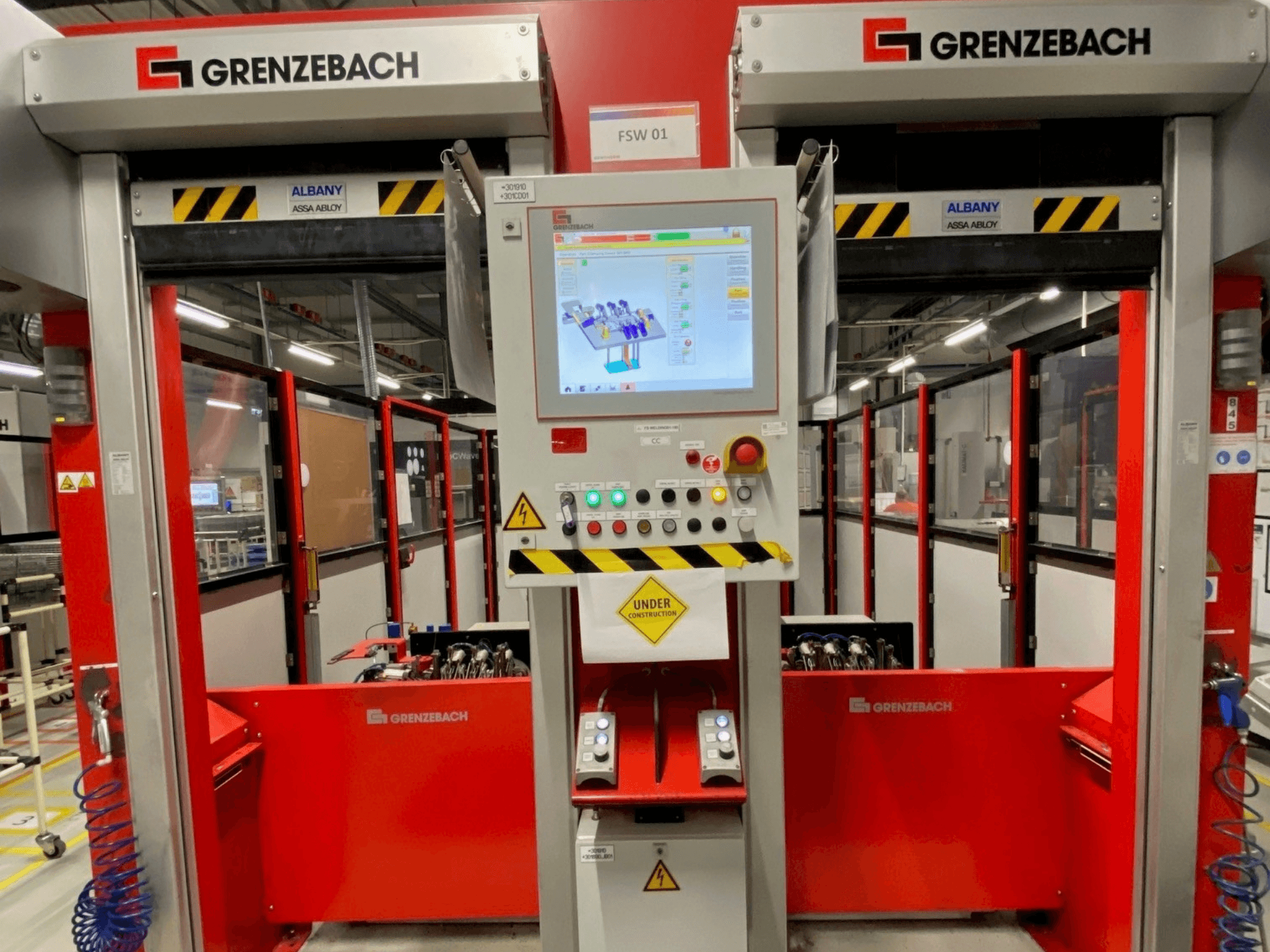

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Ripetibilità della posizione: ±0,08 mm

• Volume dell'area di lavoro: 68 m³

• Posizione di montaggio: a pavimento

• Grado di protezione: IP65

• Forza di processo verticale: 8.000 N

• Forza di processo orizzontale: 8.000 N

• Controllore: KUKA KR C4

Mandrino FSW

• Produttore: MAG IAS

• Tipo: FSW2.2 / HSK63

• Portautensili: HSK 63 A

• Velocità massima del mandrino: 10.000 giri/min

• Velocità nominale del mandrino: circa 3.900 giri/min

• Coppia nominale S1: 42 Nm

• Coppia massima S6 al 40%: 52 Nm

• Potenza nominale del mandrino S1: circa 17 kW

• Tipo di motore: asincrono

• Corrente nominale del motore: 33 A

• Raffreddamento: acqua/glicole (max. 5 bar)

• Peso del mandrino: 90 kg

• Diametro massimo del mandrino: 300 mm

• Lunghezza approssimativa del mandrino: 285 mm

• Tipo di cuscinetto: ibrido

• Diametro del cuscinetto: 80 mm

Sistema di serraggio utensili

• Sistema: MAPAL KS 63-08

• Forza di trazione: 18 kN

• Serraggio utensile: manuale

• Sensori di forza del mandrino: 3 × 120°

Serraggio del pezzo / sistema idraulico

• Produttore: Römheld

• Centrale idraulica: 8457-104

• Pressione di esercizio max.: 200 bar

• Regolazione della pressione di esercizio: 150 bar

• Portata: 2,0 l/min

• Capacità serbatoio: 27 l

• Fluido idraulico: HLP 32

• Potenza del motore: 0,75 kW

• Alimentazione: 400 V / 50 Hz

Dati elettrici / di servizio

• Tensione di esercizio: 400 V

• Frequenza: 50 Hz

• Tensione di comando: 24 V CC

• Consumo energetico: circa 28 kW

• Pressione minima dell'aria compressa: 6 bar

• Consumo di aria compressa: circa 4 m³/h

Dotazione aggiuntiva

• Camera di protezione per cella robotizzata: 301.910 + MCC01

• Porta di protezione: Assa Abloy Albany RP 300 (EN 13241-1)

• Protezione dell’area di lavoro: barriere fotoelettriche

• Sistema di serraggio idraulico (Römheld HPU 8457-104)

• Unità di raffreddamento mandrino (acqua/glicole)

• Quadro di comando KUKA KR C4

• Postazione operatore manuale
