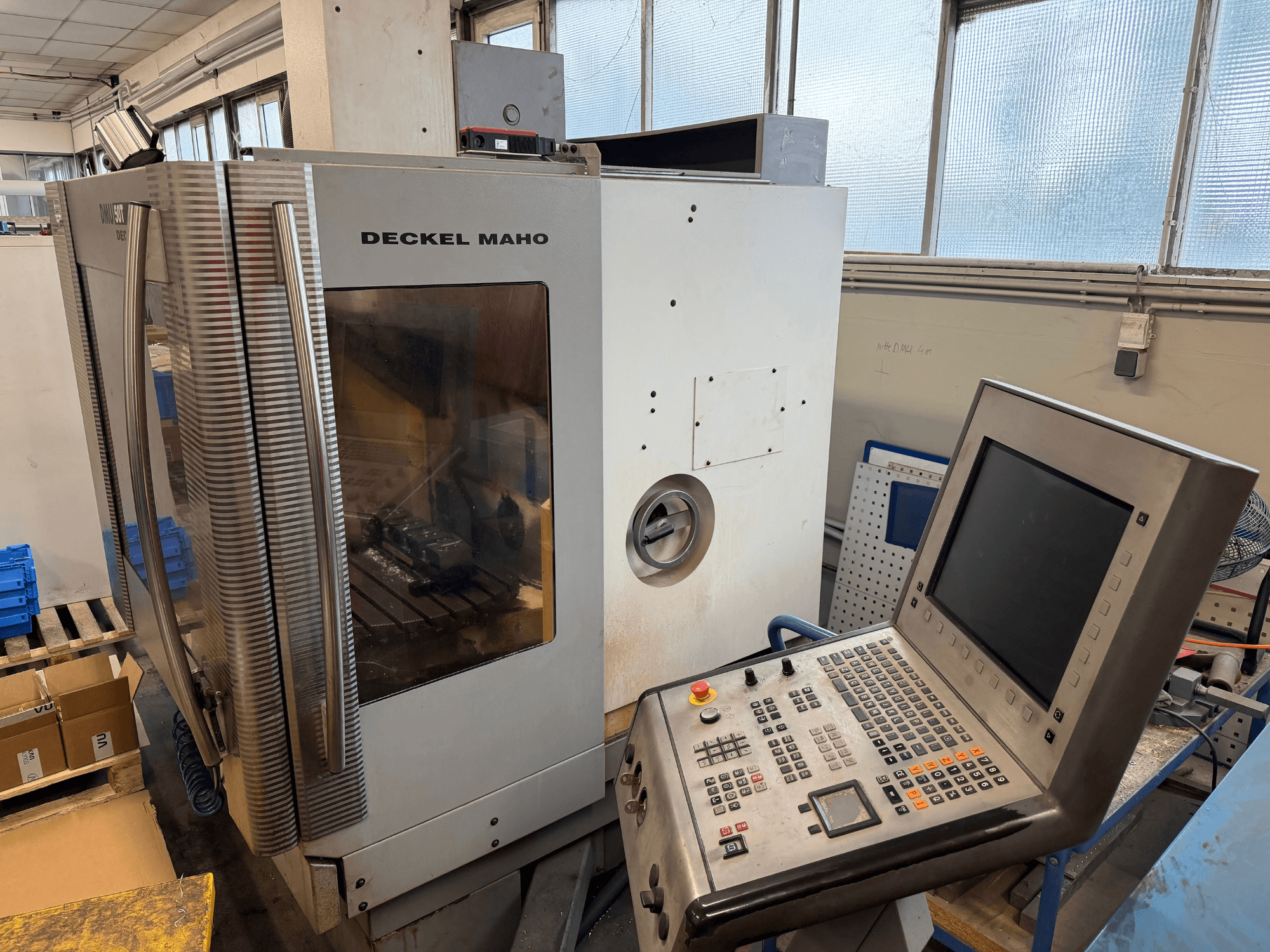

DECKEL MAHO - DMU 50TDE-MIL-DEC-2003-00007

- Intervallo di velocità dell'azionamento principale: 20 - 9.000 giri/min (regolabile in modo continuo)

- Potenza della trasmissione principale (100% ED): 9 kW

- Potenza dell'azionamento principale (40% ED): 13 kW

- Attacco utensile: SK 40 DIN 69871

- Perno di trazione: DIN 69872 o ISO 7388/2 Tipo A

- Capacità del magazzino cambio utensili: 16 posizioni

- Diametro massimo dell'utensile: 80 mm (130 mm con tasche adiacenti libere)

- Lunghezza massima dell'utensile dalla punta del mandrino: 290 mm

- Peso massimo dell'utensile (cambio automatico): 6 kg

- Peso massimo totale degli utensili nel magazzino: 80 kg

- Superficie di serraggio rigida del tavolo: 700 x 500 mm

- Campo di rotazione del tavolo (asse B): +95° / -10°

- Campo di rotazione del tavolo (asse C): 360°

- Carico massimo ammissibile sul tavolo: 200 kg

- Velocità di avanzamento (X, Y, Z): regolabile in modo continuo fino a 10.000 mm/min

- Avanzamento rapido (X, Y, Z): 12 m/min

- Risoluzione di ingresso (X, Y, Z): 0,001 mm

- Tolleranza di posizione (X, Y, Z): 0,010 mm

- Tensione di esercizio: 400 V CA (+6% / -10%), 3N/PE, 50/60 Hz

- Potenza assorbita (100% ED): 17 kVA

- Corrente nominale (100% ED): 28 A

- Fusibile di rete consigliato: 35 A

- Pressione di alimentazione pneumatica: 5,5 - 8,0 bar

- Consumo di aria compressa (senza getto d'aria): 7 m³/h

- Consumo di aria compressa (con getto d'aria per utensili): 20 m³/h

- Peso massimo dell'assemblaggio (macchina + pezzo + utensili + refrigerante): circa 3.400 kg

- Dotazione inclusa: volantino elettronico HR 410 (opzionale), sistema di lubrificazione centralizzata, unità di raffreddamento, porta-elenco utensili sulla parete dell’involucro
