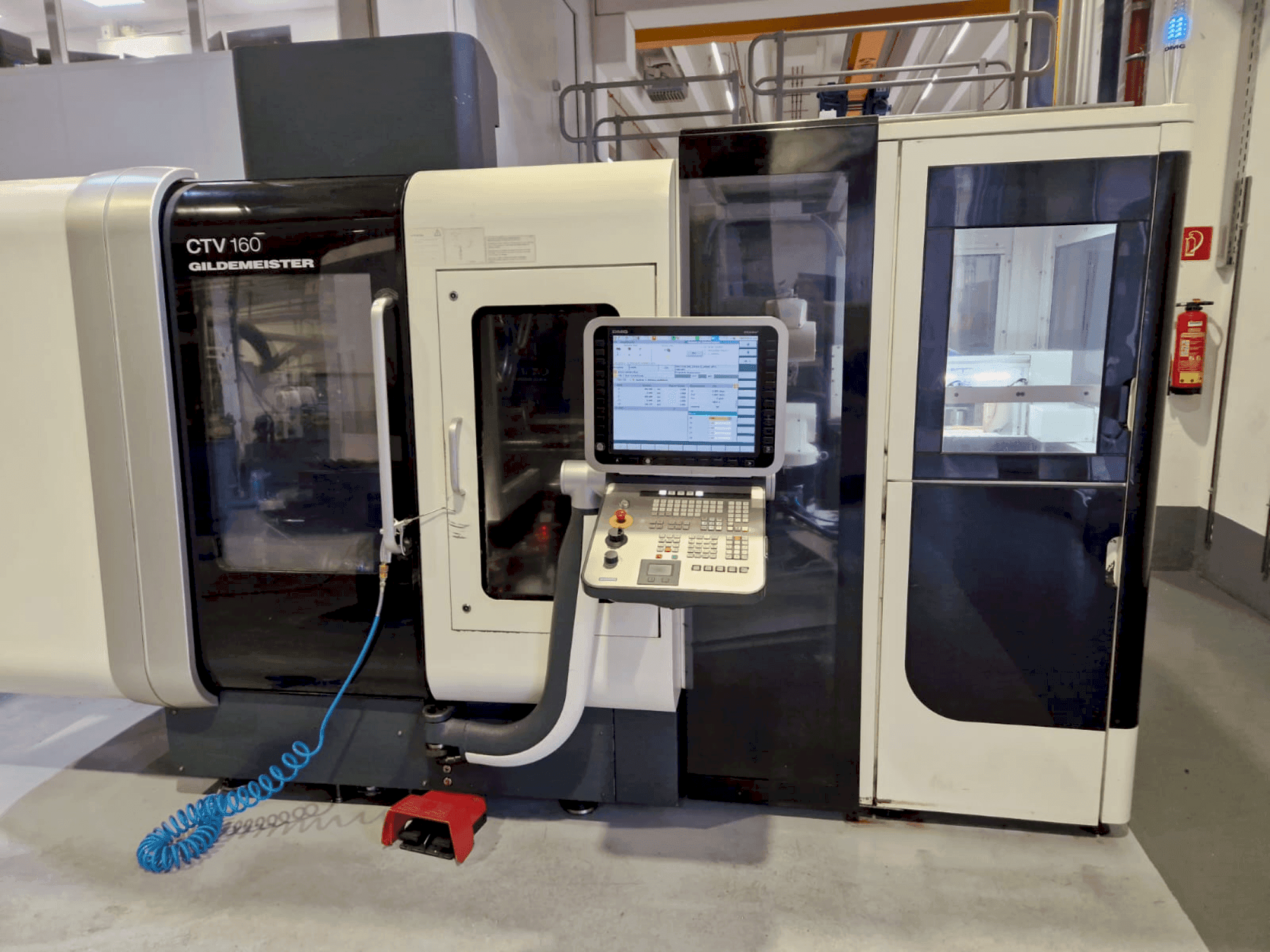

Questo tornio verticale a 4 assi DMG Gildemeister CTV 160 è stato prodotto nel 2010. È dotata di un sistema di controllo Siemens Sinumerik 840D ERGOline, di una torretta portautensili a 12 stazioni e di un mandrino Schunk ROTA THW PLUS 165-43. La macchina include un robot KUKA KR5 sixx R850 con pinza centrata a 3 dita e un sistema di telecamere per il riconoscimento dei pezzi. Ideale per compiti di alta precisione, la macchina DMG Gildemeister CTV 160 che abbiamo in vendita. Contattateci per maggiori informazioni.
Panoramica
- marca: DMG
- anno: 2010
- MODELLO: Gildemeister CTV 160
- tipo di applicazione: Tornitura
- Località: Germania
- tipo di macchina: Tornio verticale
- disponibilità: Immediata
- marca unità di controllo: Siemens
Informazioni tecniche - DMG Gildemeister CTV 160
Sistema di controllo
- Marca: Siemens
- Modello: Sinumerik 840D ERGOline
Trasmissione principale
- Intervallo di velocità del mandrino: 6000 rpm 1/MIN
- Potenza motore mandrino: 16 kW (100% ED), 21 kW (40% ED)
Media
- Trasportatore di trucioli: Si
Dotazione supplementare
- - Macchina con un'area di lavoro e un magazzino aggiuntivo per i pezzi, compreso il robot.
- - Torretta portautensili con 12 stazioni, diametro del gambo Ø30mm, DIN 69880, tutte le posizioni azionate
- - Cilindro di bloccaggio completo SMW SIN-S-85-LPS-X
- - Mandrino autocentrante a 3 griffe con sistema di cambio rapido delle griffe, ROTA THW PLUS 165-43 di Schunk
- - Sistema di monitoraggio della rottura degli utensili ARTIS, tipo CTM
- - Sistema di raffreddamento con sistema di filtraggio a nastro 40µm, portata 20 / 40 l/min, rispettivamente a 8 / 20 bar, volume del serbatoio del refrigerante circa 600 litri
- - Trasportatore di trucioli a nastro incernierato con serbatoio di raffreddamento integrato Capacità del lubrificante circa 120 litri, altezza di scarico del truciolo 1100 mm
- - Estrazione integrata di nebbie oleose 400m³/h
- - Sistema di circolazione dei pallet a 15 pieghe per pezzi di dimensioni massime di Ø115x60 mm, incl. robot KUKA KR5 sixx R850 con pinza centrata a 3 dita per un peso massimo di 5 3 kg e stazione di rotazione della pinza. 5,3 kg e una stazione di tornitura della pinza
- - Sistema di telecamere per il riconoscimento dei pezzi
Informazioni aggiuntive
- Vantaggi tecnici della macchina:
- - Coppia: 135 nm (100% ed), 176 nm (40% ed)
- - Max. Diametro del pezzo: Ø115 mm / max. Lunghezza del pezzo: 60 mm
- - Azionamento principale e portautensili ad alte prestazioni
- - Sistema di cambio rapido delle ganasce per il mandrino a 3 griffe
- - Sistemi integrati di raffreddamento e gestione dei chip
- - Sistema di monitoraggio della rottura degli utensili artis
- Vantaggi qualitativi della macchina:
- - Coppia al 100% ed: 135 nm (azionamento principale), 13 nm (portautensili)
- - Coppia al 40% ed: 176 nm (azionamento principale), 18 nm (portautensili)
- - Testa del mandrino din 6353 dimensione 140h5
- - Max. Forza di azionamento fv a 70 bar: 34 kn
Vantaggi della macchina
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
