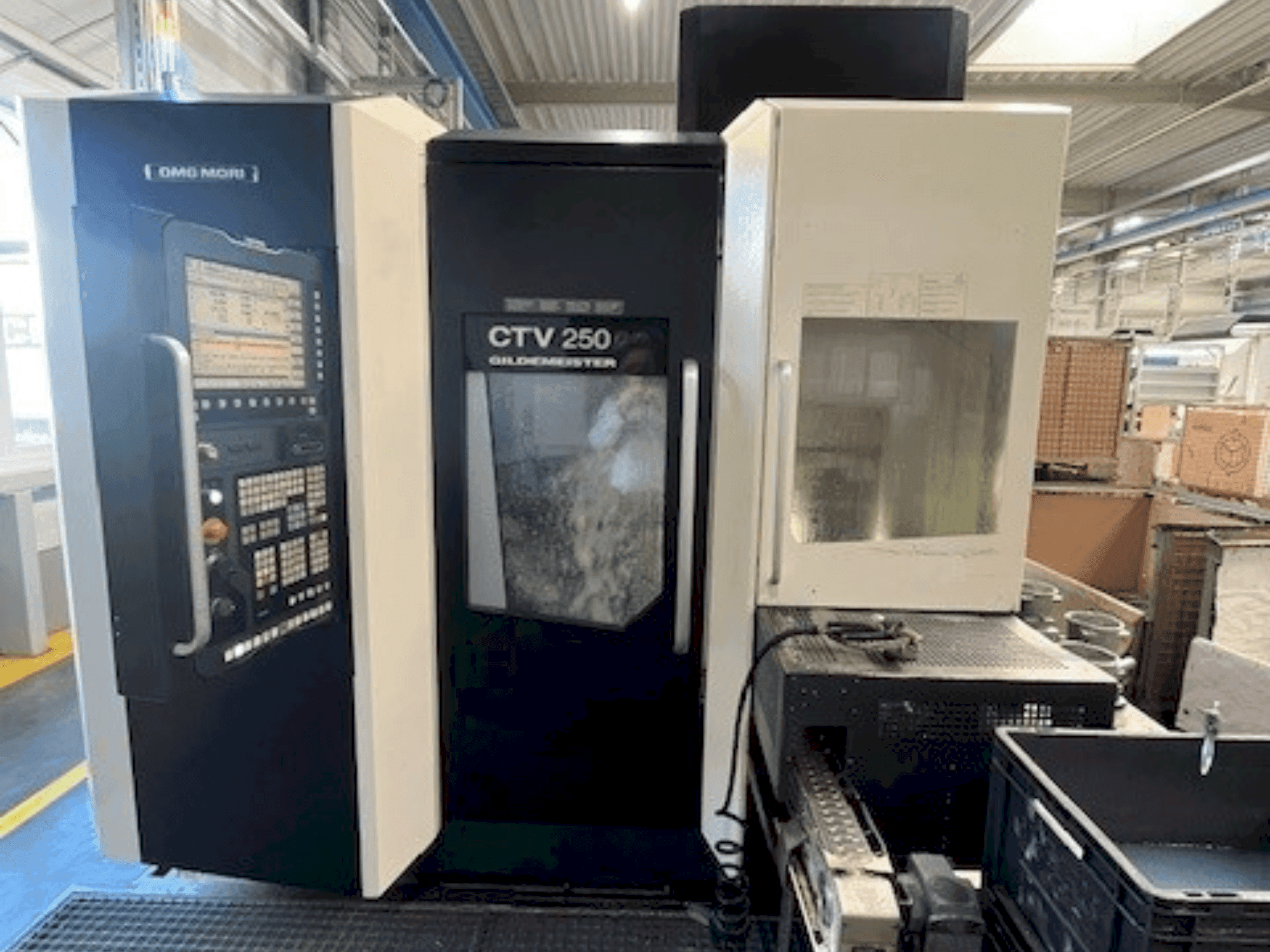

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Attrezzatura aggiuntiva

• opzione shopturn

Vantaggi della macchina

Vantaggi tecnici della macchina

• Disponibilità dal 01/07/2025

• Peso: 6000 kg

• 40 kVA

• 58 A In max

• 63 A

• 400 V

• 50 Hz

• Sistema di controllo: Siemens Sinumerik 840D Slimline

• Azionamento principale: Azionamento principale CA 25 / 32 kW

• Ciclo di lavoro: 100% / 40% ED

• Velocità del mandrino: 5000 rpm

• Coppia: 280 / 360 Nm

• Cilindro di serraggio cavo

• Torretta a 12 posizioni con portautensili

• Diametro torretta: 340 mm

• Nastro trasportatore trucioli incernierato

• Segnale luminoso di stato a 4 colori

• Soffio d'aria attraverso il mandrino principale

• Asse C con sistema di utensili pilotati per torretta UDI 40

• Azionamento per tutte le stazioni utensili

• Corsa asse Y +90 / -65 mm

• Sistema di guide lineari

• Mandrino a vite a ricircolo di sfere

• Servomotore AC con encoder assoluto integrato

• Scala in vetro sulle guide

• Velocità di traslazione rapida: 30 m/min

• Sistema di raffreddamento 8 / 20 bar

• Capacità del serbatoio del refrigerante: 600 litri

• Portata della pompa del refrigerante: 8 bar / 20 l/min

• Portata della pompa ad alta pressione: 20 bar / 40 l/min

• Alimentazione del refrigerante tramite disco della torretta a tutte le stazioni della torretta

• Sistema di filtraggio a nastro grado di filtrazione: 40 µm

• Monitoraggio del livello del refrigerante

• Aspirazione integrata dell'area di lavoro max. 400 m³/h

• Sonda pezzo Renishaw LP2DD

• Sonda installata nella stazione di carico e scarico

• Stilo con aletta ad azionamento pneumatico e controllo elettrico

• Accuratezza di misura: 10 µm

• Piastra funzionale per utensili aggiuntivi

• Controllo della temperatura dell'armadio macchina max. 40°C

• Unità di raffreddamento del quadro elettrico fino a 40°C

• Raffreddatore dell'olio idraulico

• Supporto per la diagnosi a distanza via Internet

• Lavaggio dell'area di lavoro con 3 connessioni a vite di lavaggio

• Due valvole commutabili separatamente con 8 bar di pressione

• Nastro di scarico pezzi per sistema di trasporto pezzi SRA 160

• Diametro del pezzo: 100 mm

• Sistema di trasporto continuo dei pezzi SRA 160 con struttura a catena trascinata

• Capacità di stoccaggio: 30 pezzi diametro 30-70 mm max 7 kg

• Capacità di stoccaggio: 18 pezzi di diametro 30-100 mm max 15 kg

• Altezza massima del pezzo: 160 mm

• Peso totale massimo dei pezzi: 320 kg, compresi i pallet

• Altezza di carico circa 800 mm

• Nastro trasportatore a catena con prismi di trasporto

• Movimento della catena di trascinamento controllato da asse NC

• Set di telai di trascinamento

• Diametro del pezzo minimo 30 mm massimo 160 mm

• Barriera luminosa per il sistema di trasporto dei pezzi Stazione di prelievo

• Dispositivo di trattenuta per il carico dei pallet SRA 160

• Interfaccia robot Profinet

• Interfaccia elettrica per robot a 6 assi tramite Profinet

• Centraggio mandrino elettrico e mandrino di serraggio frontale

• Vassoio di stoccaggio intermedio supportato da piastra funzionale

• Pulizia a soffio d'aria per l'area interna del pezzo

• Sonda di misura con soffio d'aria con due ugelli anteriori e posteriori

• Regolazione della pressione di serraggio con valvole controllate da motore

• Pressione di serraggio programmabile tramite programma NC

• Estensione di 300 mm dello scivolo di scarico trucioli sul convogliatore trucioli

• Pacchetto di lavorazione in alluminio

• Pompa per liquami modificata sul trasportatore di trucioli

• Indicizzazione forzata del filtro a nastro

• Contenitore trucioli più grande

• Estensione dei vagli a innesto dal trasportatore di trucioli

• Modello dati 3D dell'area di lavoro della macchina in formato STEP e IGES

• Consegna del modello 3D su CD

• Codice sorgente PLC / SPS, compresa la configurazione hardware del controllo Siemens in inglese

• Disegno della coppa dell'olio per la macchina con base standard

• Ore mandrino 18.071

Informazioni extra

Macchina ancora sotto tensione
