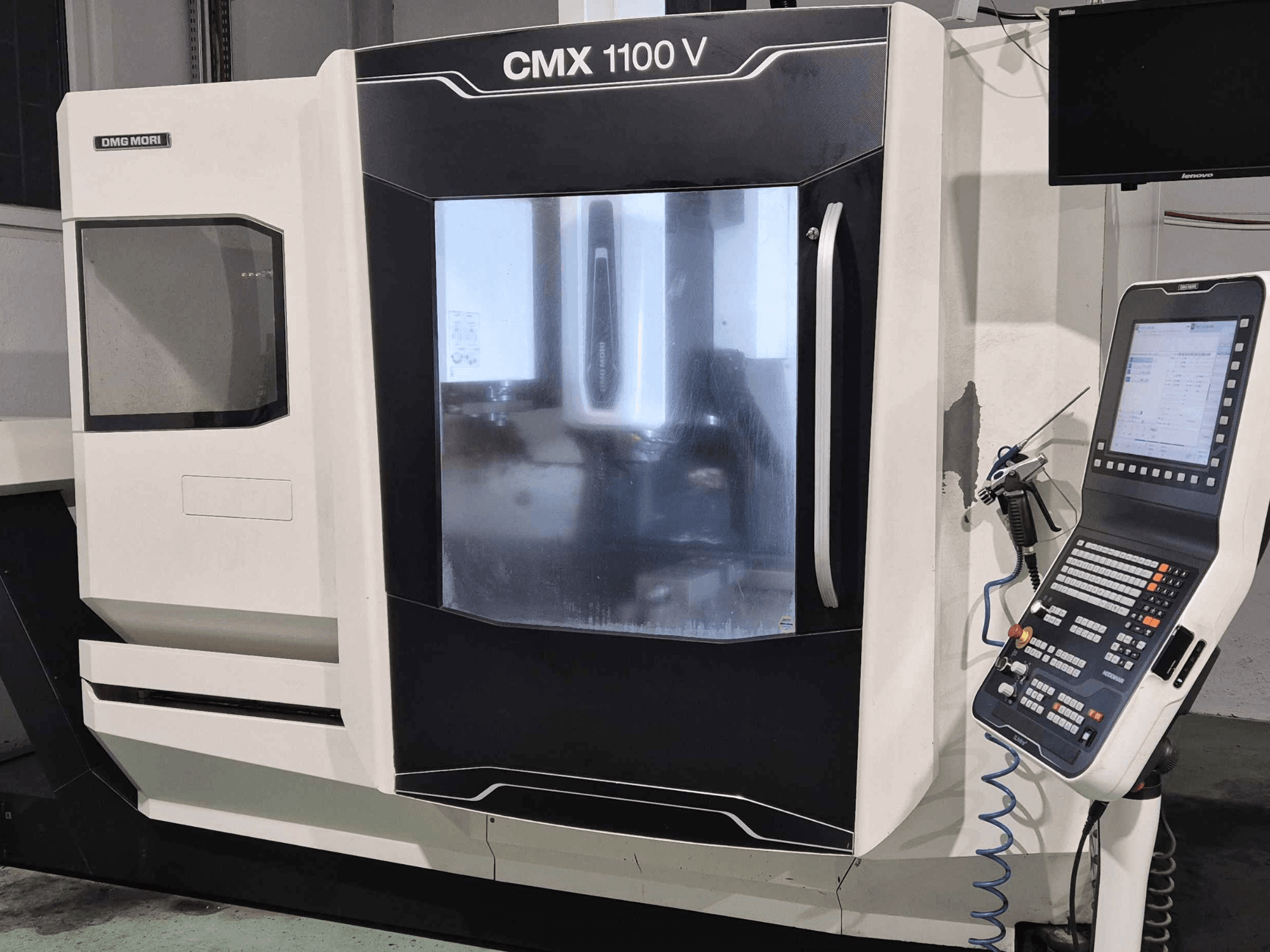

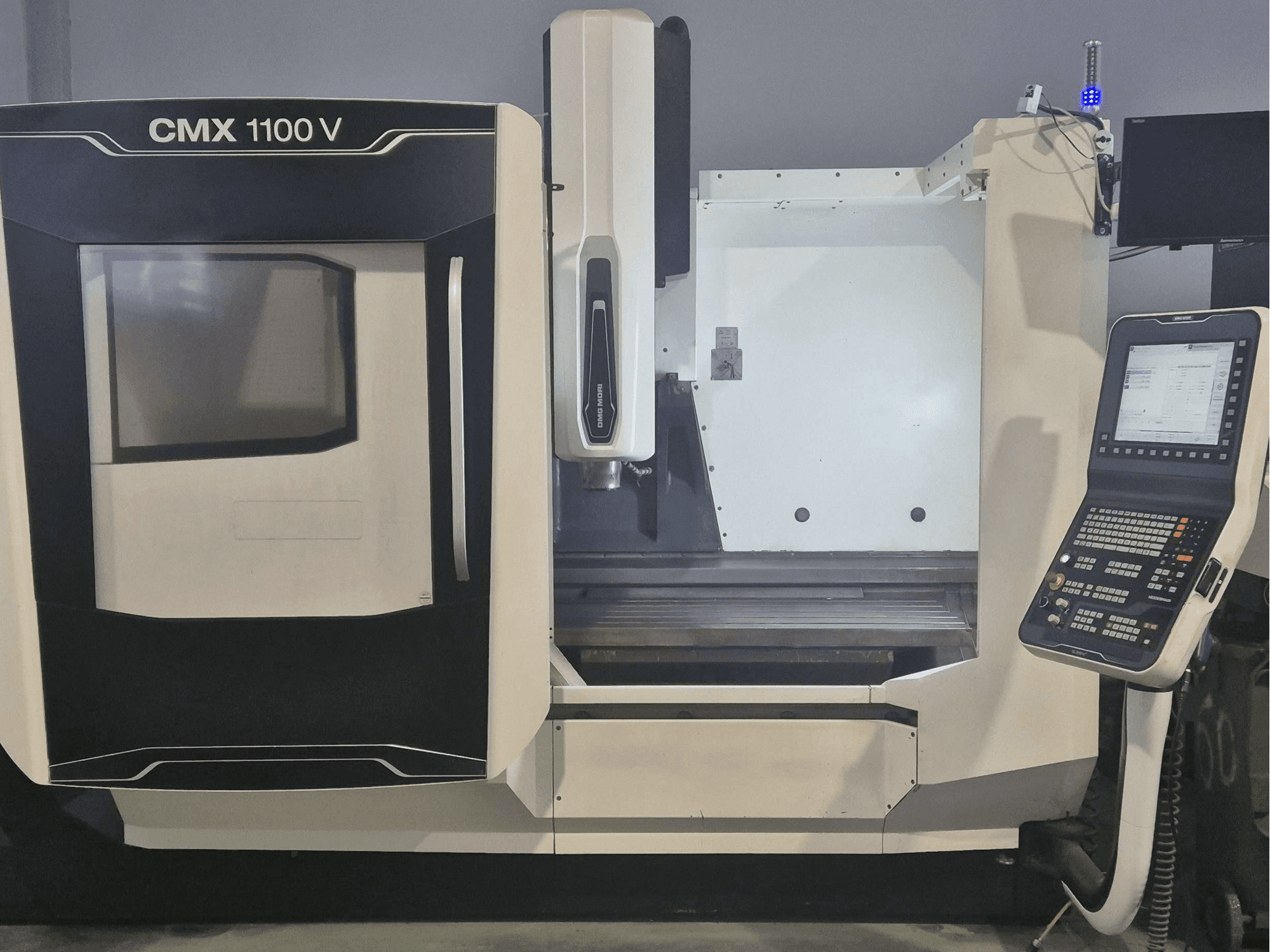

DMG MORI - CMX 1100 VPL-MIL-DMG-2017-00002

• Orario di funzionamento:

  • Ore di funzionamento del mandrino dopo la sostituzione: 2.900 h

  • Ore di funzionamento del mandrino (contatore della macchina): 32.420 h

  • Ore di accensione (contatore): 60.300 h

• Stato: Accesa e in funzione in produzione; ispezione possibile (funzionamento, geometria, stato generale)

• Dimensioni del piano di lavoro: 1.400 × 560 mm

• Dinamica degli assi: Avanzamento rapido 30 m/min (assi lineari)

• Mandrino:

  • Serraggio utensili: DIN 69872

• Magazzino utensili: magazzino a catena a 30 posizioni con doppia pinza

• Raffreddamento/fluidi: commutazione refrigerante-aria tramite funzione M (esterna), vaschetta raccogli trucioli

• Controllo CNC: HEIDENHAIN TNC 620 (3D) con tastiera ASCII e monitor da 15"

• Sistemi di misura: sistemi di misura diretti (scale lineari) su X/Y/Z; spurgo d'aria per il sistema di misura

• Opzioni aggiuntive della macchina:

  • Pacchetto di sicurezza della tensione: motori degli assi X e Y con freno, limitatore di sovratensione, monitoraggio della sottotensione con attivazione dell’arresto di emergenza

• Opzioni software – HEIDENHAIN:

  • Opzione 3 (#21): compensazione del raggio utensile M120 per la lavorazione di contorni, LOOK AHEAD fino a 99 blocchi, lavorazione 3D, posizionamento tramite volantino M118 durante l’esecuzione del programma

Dotazione aggiuntiva

• Trasportatore trucioli a raschiatore (lato sinistro)

• Serbatoio del refrigerante, 250 l

• Pistola di lavaggio manuale per l’area di lavorazione

• Colonnina segnaletica a 4 colori

• Pacchetto di sondaggio HEIDENHAIN: sonda di misura wireless per il pezzo e anello di calibrazione della sonda

• Volantino manuale (pannello di comando portatile)

Ulteriori informazioni

• Nel novembre 2024 il servizio di assistenza DMG ha installato un mandrino DMG originale nuovo di zecca

• Il rapporto di intervento include sia le misurazioni del mandrino che quelle della geometria della macchina effettuate dopo la sostituzione
